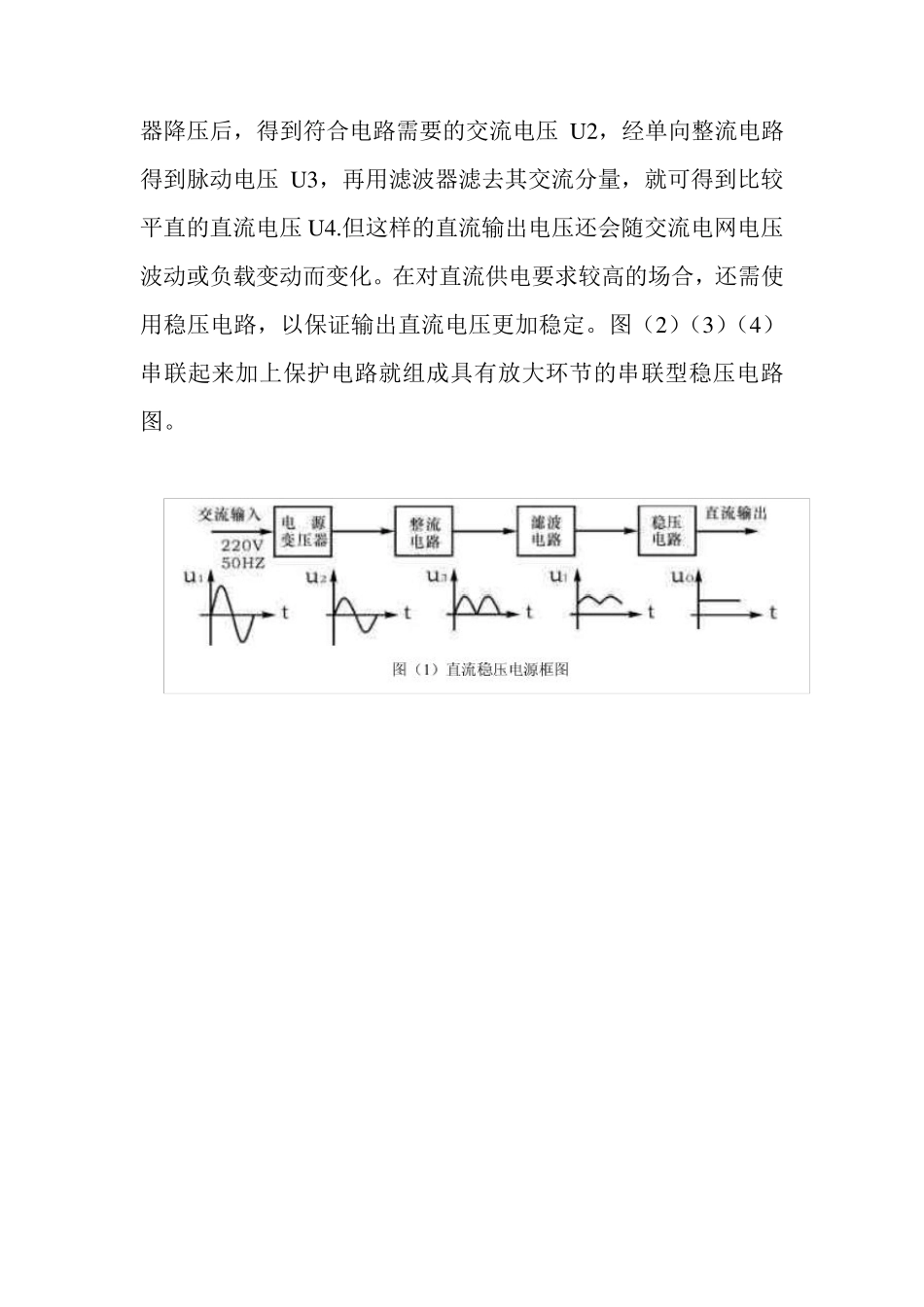

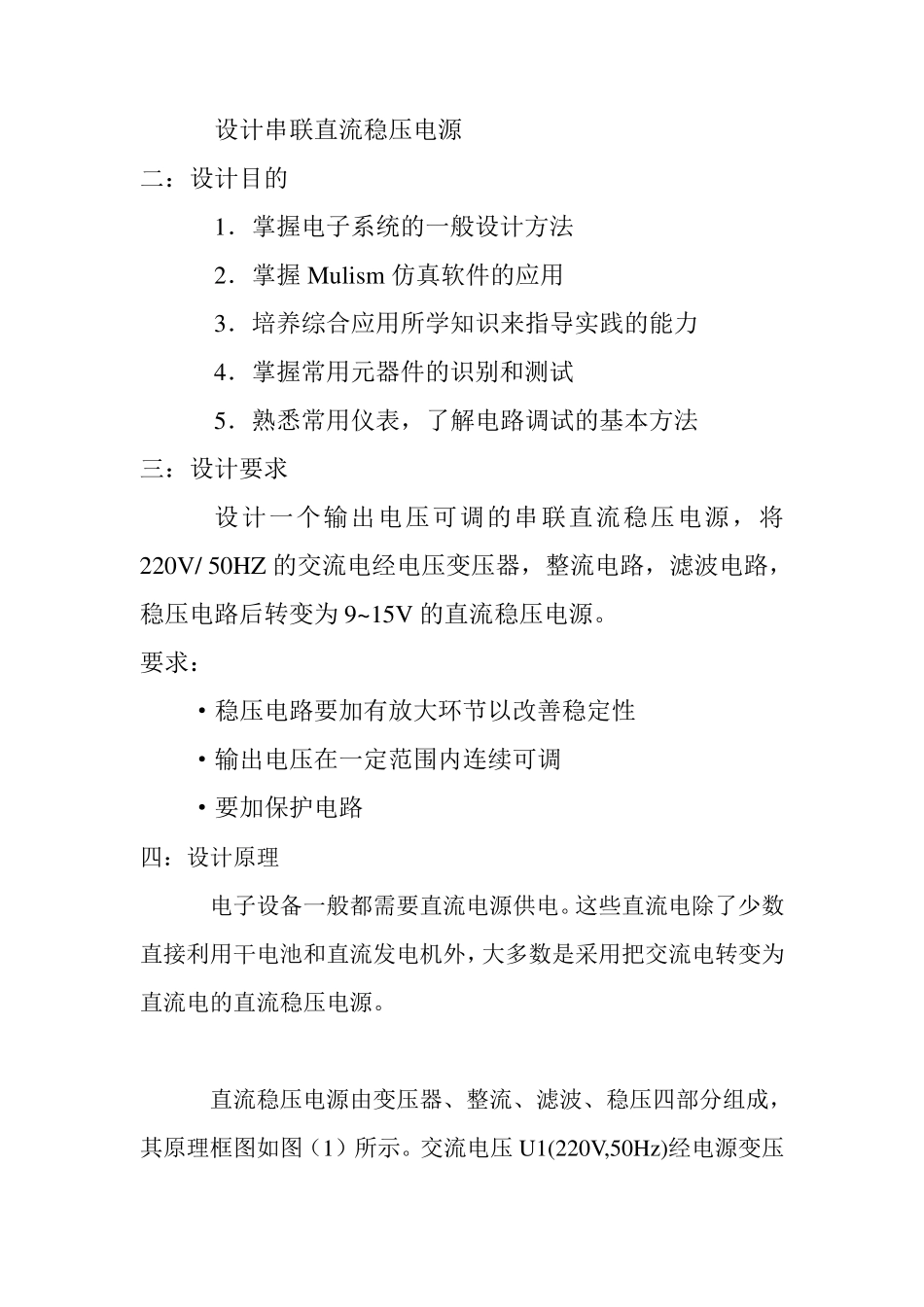

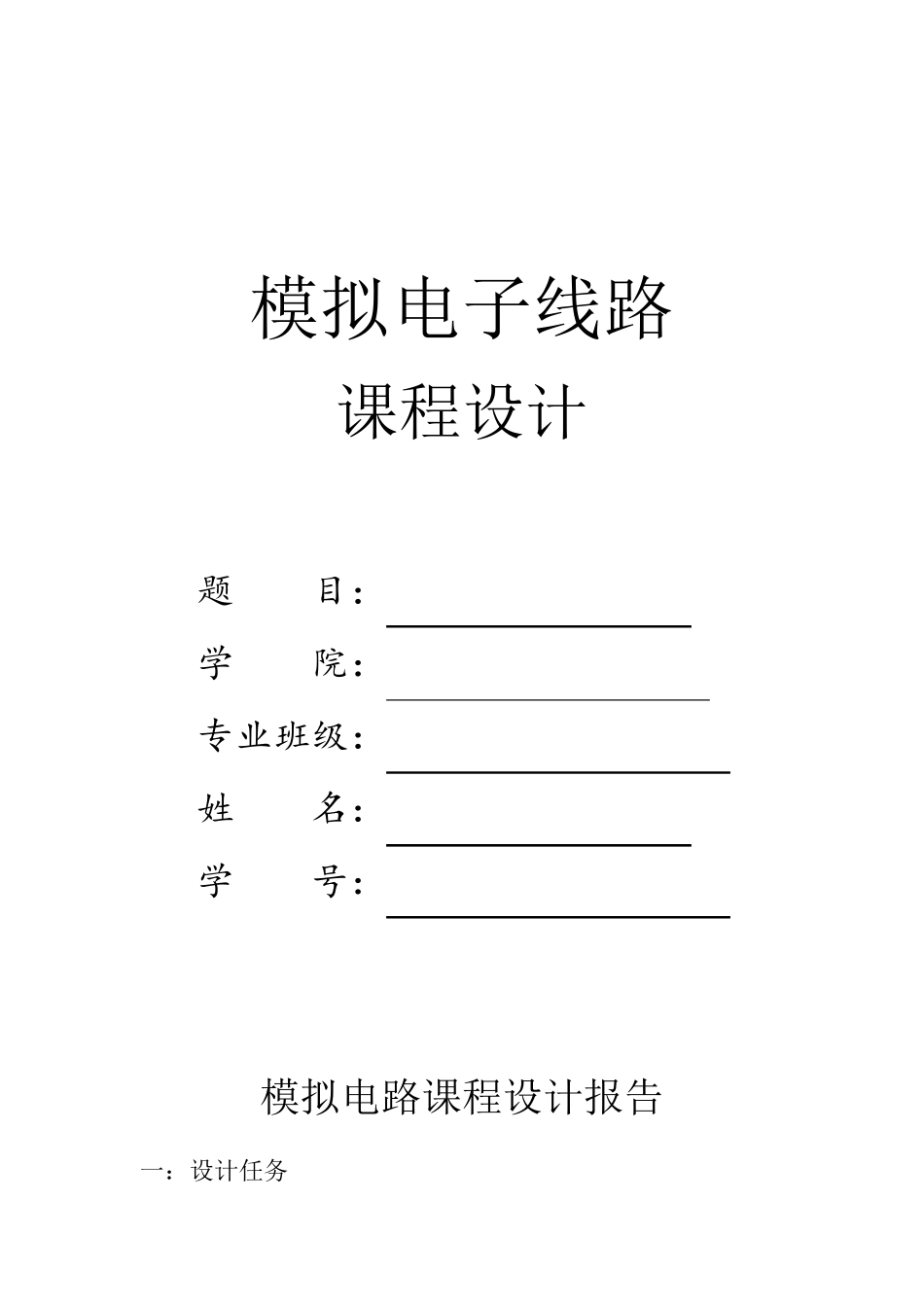

模拟电子线路 课程设计 题 目： 学 院： 专业班级： 姓 名： 学 号： 模拟电路课程设计报告 一：设计任务 设计串联直流稳压电源 二：设计目的 1．掌握电子系统的一般设计方法 2．掌握Mulism 仿真软件的应用 3．培养综合应用所学知识来指导实践的能力 4．掌握常用元器件的识别和测试 5．熟悉常用仪表，了解电路调试的基本方法 三：设计要求 设计一个输出电压可调的串联直流稳压电源，将220V/ 50HZ 的交流电经电压变压器，整流电路，滤波电路，稳压电路后转变为9~15V 的直流稳压电源。 要求： ·稳压电路要加有放大环节以改善稳定性 ·输出电压在一定范围内连续可调 ·要加保护电路 四：设计原理 电子设备一般都需要直流电源供电。这些直流电除了少数直接利用干电池和直流发电机外，大多数是采用把交流电转变为直流电的直流稳压电源。 直流稳压电源由变压器、整流、滤波、稳压四部分组成，其原理框图如图（1）所示。交流电压U1(220V,50Hz)经电源变压器降压后，得到符合电路需要的交流电压U 2，经单向整流电路得到脉动电压U 3，再用滤波器滤去其交流分量，就可得到比较平直的直流电压U 4.但这样的直流输出电压还会随交流电网电压波动或负载变动而变化。在对直流供电要求较高的场合，还需使用稳压电路，以保证输出直流电压更加稳定。图（2）（3）（4）串联起来加上保护电路就组成具有放大环节的串联型稳压电路图。 总电路图 五：电路元件选择 1：Ui 的确定 Ui=Uomax+Uce, 因为Uomax=15V,Uce=(3~8)V,取Uce=8V 所以Ui=23V 2：U2 及变压器的确定 采用桥式整流、电容滤波电路，则Ui≈1.2U2。考虑到电网电压可能有10%的波动，因此要求变压器二次电压为 U2≈1.1×Ui/1.2 所以U2=21V。 3:滤波电容C1 的选择 为提高滤波效果，C1 选用500uf 的电解电容。 4:取样环节R2，R3，R4 的确定 Uomax=( R1+R2+R3)*Uz/R3 Uomin=( R1+R2+R3)*Uz/(R2+ R3) Uz =7.5 V Uomax=15V Uomin=9V R1+R2+R3≈2k 联列可求得 R3=1K R2=670 R1=330 5：整流二极管的选择 Urn>2 U2=1.414*21V=30V，查表选用1B4B42 6:集成运放的选择 因为对集成运放的要求不高，所以选用通用型集成运放。 六：各部分电路图及其仿真结果 1、电源变压器电路图 电源变压器将交流电（220V/50Hz）电网电压 u1 变为合适的交流电压 u2 2 、单项桥式整流电路图及其仿真结果 整流电路的任务就是把交流电转变为直流脉动的...
