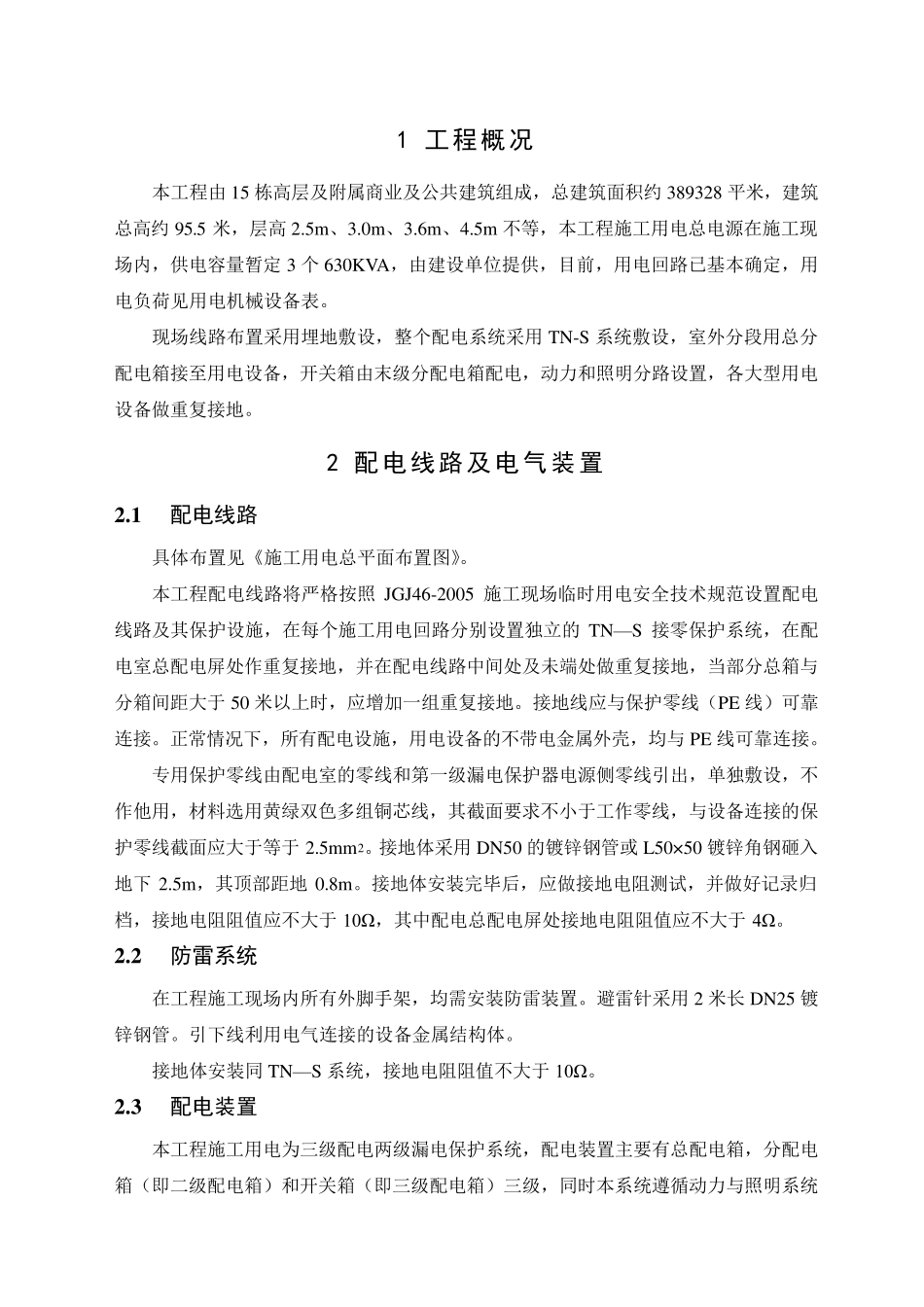

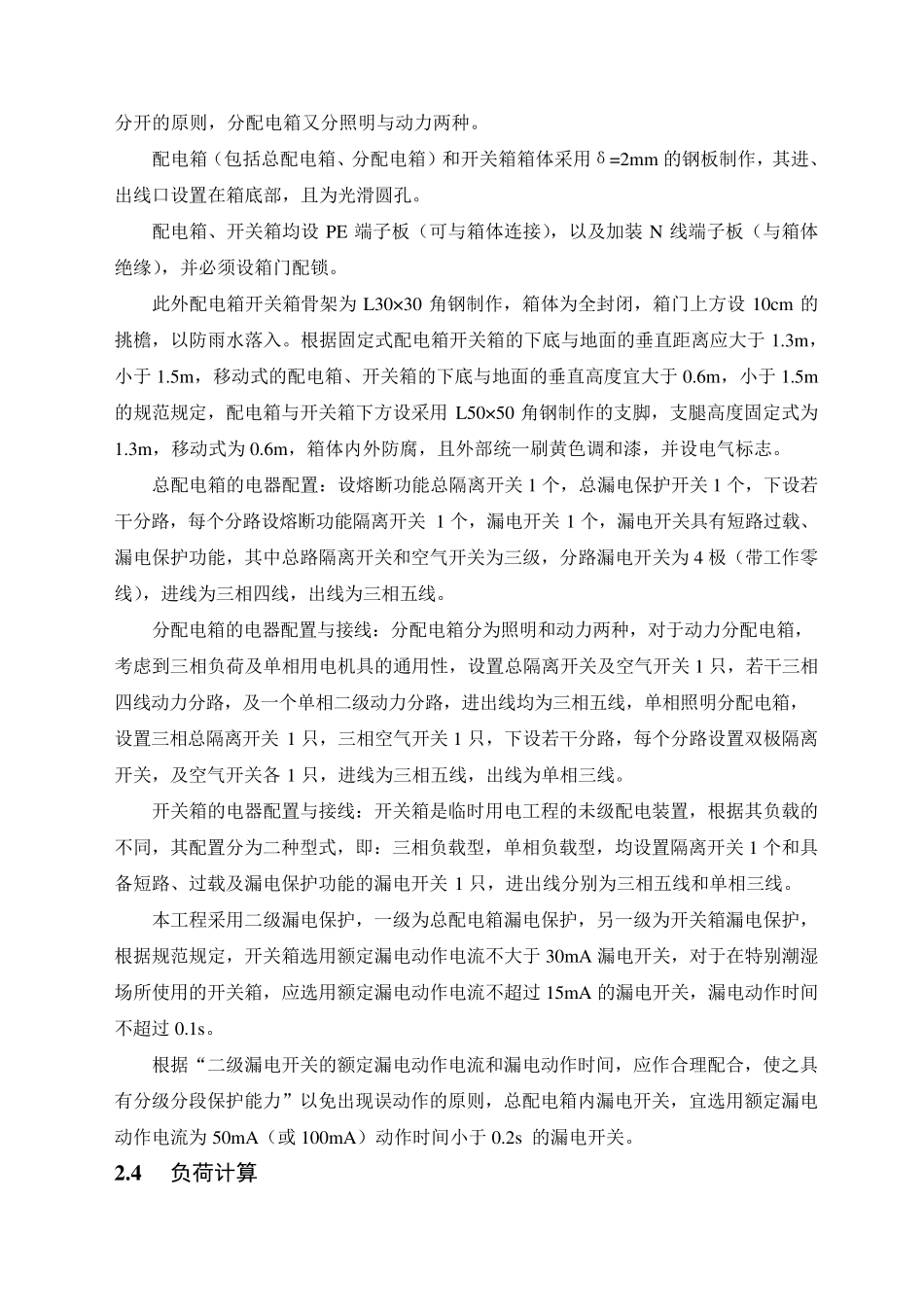

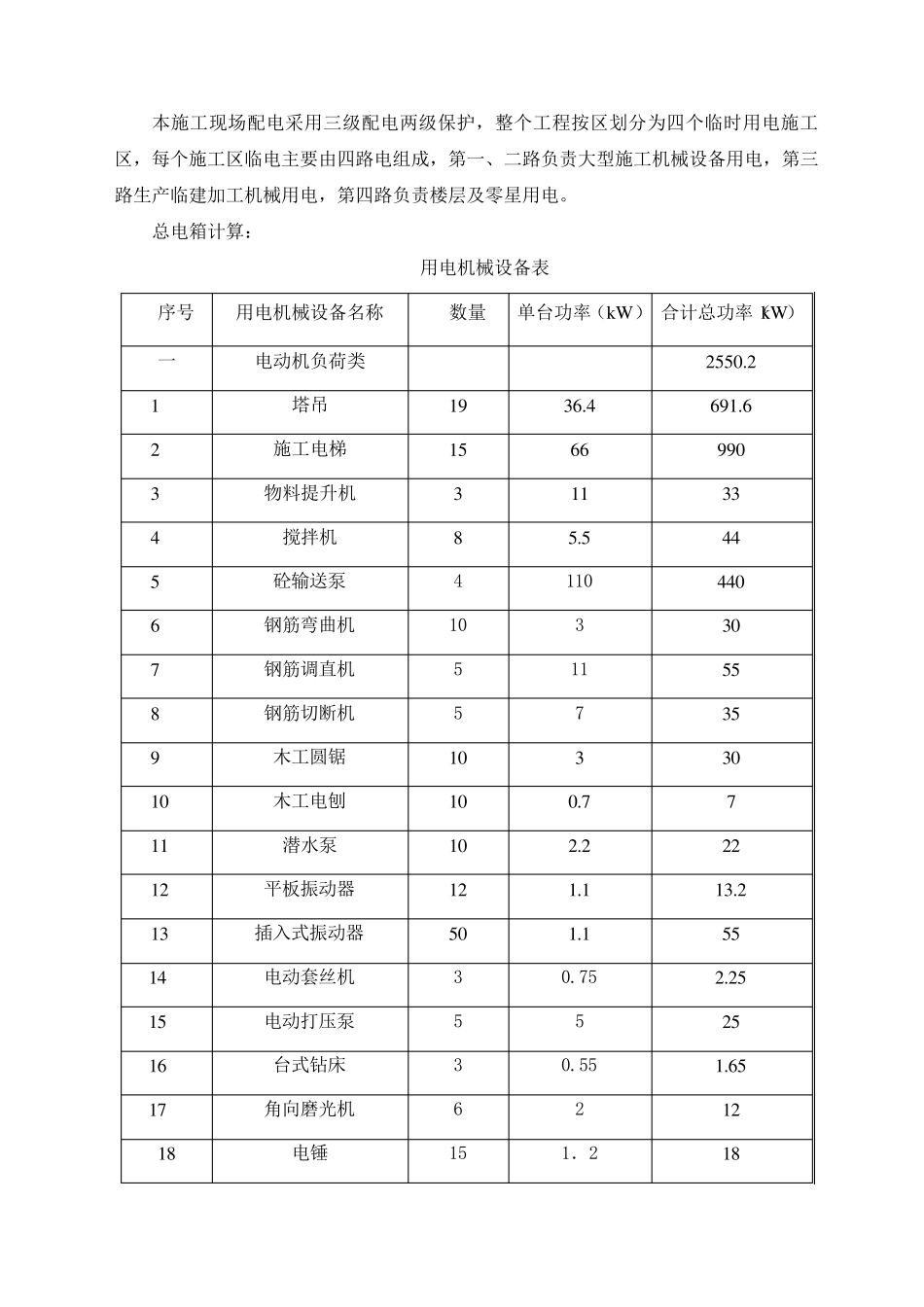

1 工程概况 本工程由15 栋高层及附属商业及公共建筑组成，总建筑面积约389328 平米，建筑总高约95.5 米，层高2.5m、3.0m、3.6m、4.5m 不等，本工程施工用电总电源在施工现场内，供电容量暂定 3 个 630KVA，由建设单位提供，目前，用电回路已基本确定，用电负荷见用电机械设备表。 现场线路布置采用埋地敷设，整个配电系统采用 TN-S 系统敷设，室外分段用总分配电箱接至用电设备，开关箱由末级分配电箱配电，动力和照明分路设置，各大型用电设备做重复接地。 2 配电线路及电气装置 2 .1 配电线路 具体布置见《施工用电总平面布置图》。 本工程配电线路将严格按照 JGJ46-2005 施工现场临时用电安全技术规范设置配电线路及其保护设施，在每个施工用电回路分别设置独立的 TN—S 接零保护系统，在配电室总配电屏处作重复接地，并在配电线路中间处及未端处做重复接地，当部分总箱与分箱间距大于50 米以上时，应增加一组重复接地。接地线应与保护零线（PE 线）可靠连接。正常情况下，所有配电设施，用电设备的不带电金属外壳，均与PE 线可靠连接。 专用保护零线由配电室的零线和第一级漏电保护器电源侧零线引 出 ，单独敷设，不作他 用，材 料 选 用黄 绿 双 色 多 组铜 芯 线，其截 面要 求 不小 于工作零线，与设备连接的保护零线截 面应大于等于2.5mm2。接地体采用 DN50 的镀 锌 钢 管 或 L50×50 镀 锌 角 钢 砸 入地下2.5m，其顶 部距地 0.8m。接地体安装 完 毕 后 ，应做接地电阻 测 试 ，并做好 记 录 归档 ，接地电阻 阻 值 应不大于10Ω，其中配电总配电屏处接地电阻 阻 值 应不大于4Ω。 2 .2 防雷系统 在工程施工现场内所有外脚 手 架 ，均需 安装 防 雷 装 置。避 雷 针 采用 2 米长 DN25 镀锌 钢 管 。引 下线利 用电气 连接的设备金属结 构 体。 接地体安装 同 TN—S 系统，接地电阻 阻 值 不大于10Ω。 2 .3 配电装置 本工程施工用电为 三 级配电两 级漏电保护系统，配电装 置主 要 有总配电箱，分配电箱（即 二 级配电箱）和开关箱（即 三 级配电箱）三 级，同 时本系统遵 循 动力与照明系统 分开的原则，分配电箱又分照明与动力两种。 配电箱（包括总配电箱、分配电箱）和开关箱箱体采用δ=2mm 的钢板制作，其进、出线口设置在箱底部，且为光滑圆孔。 配电箱、开关箱均设 PE 端子板（可与箱体...
