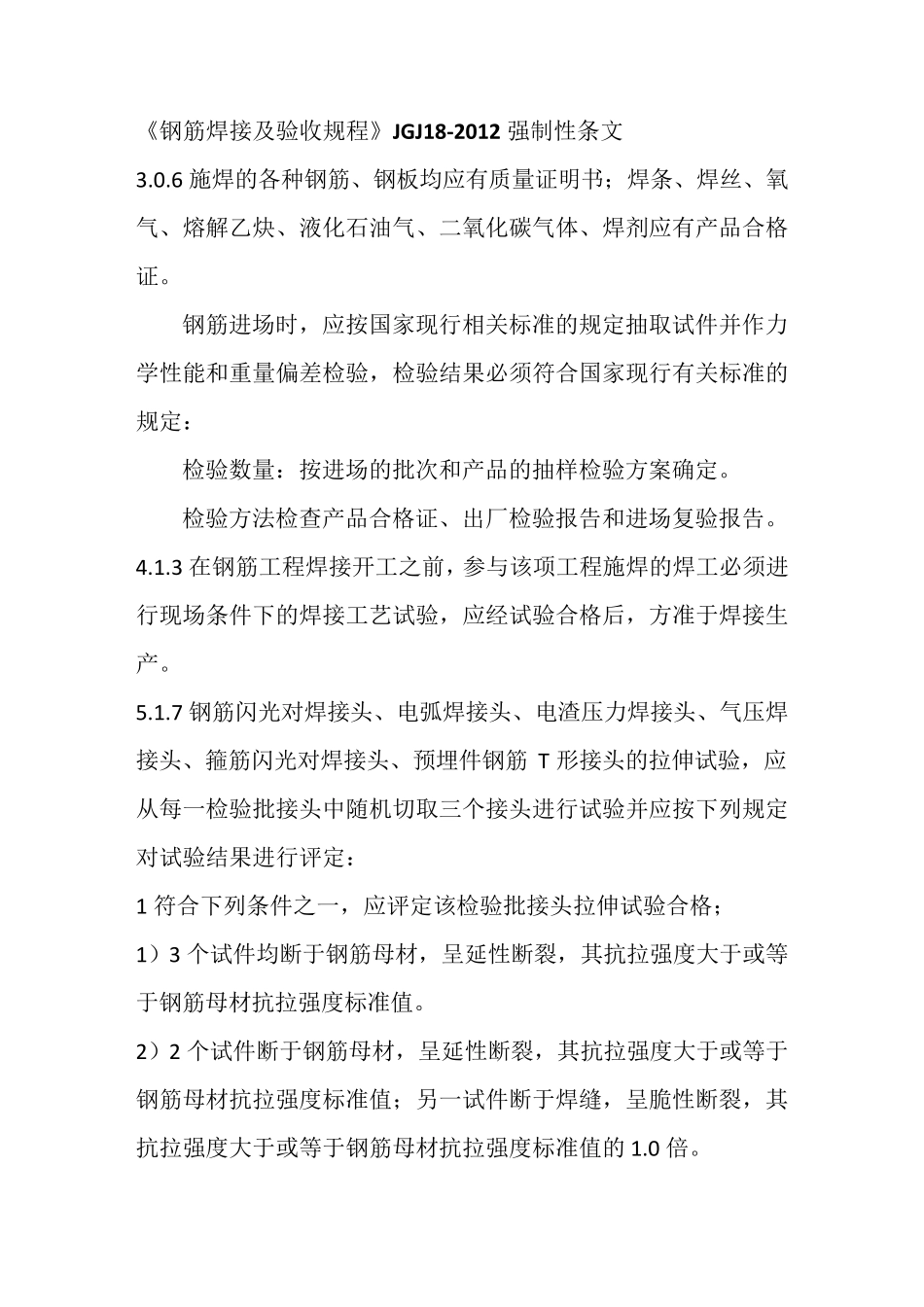

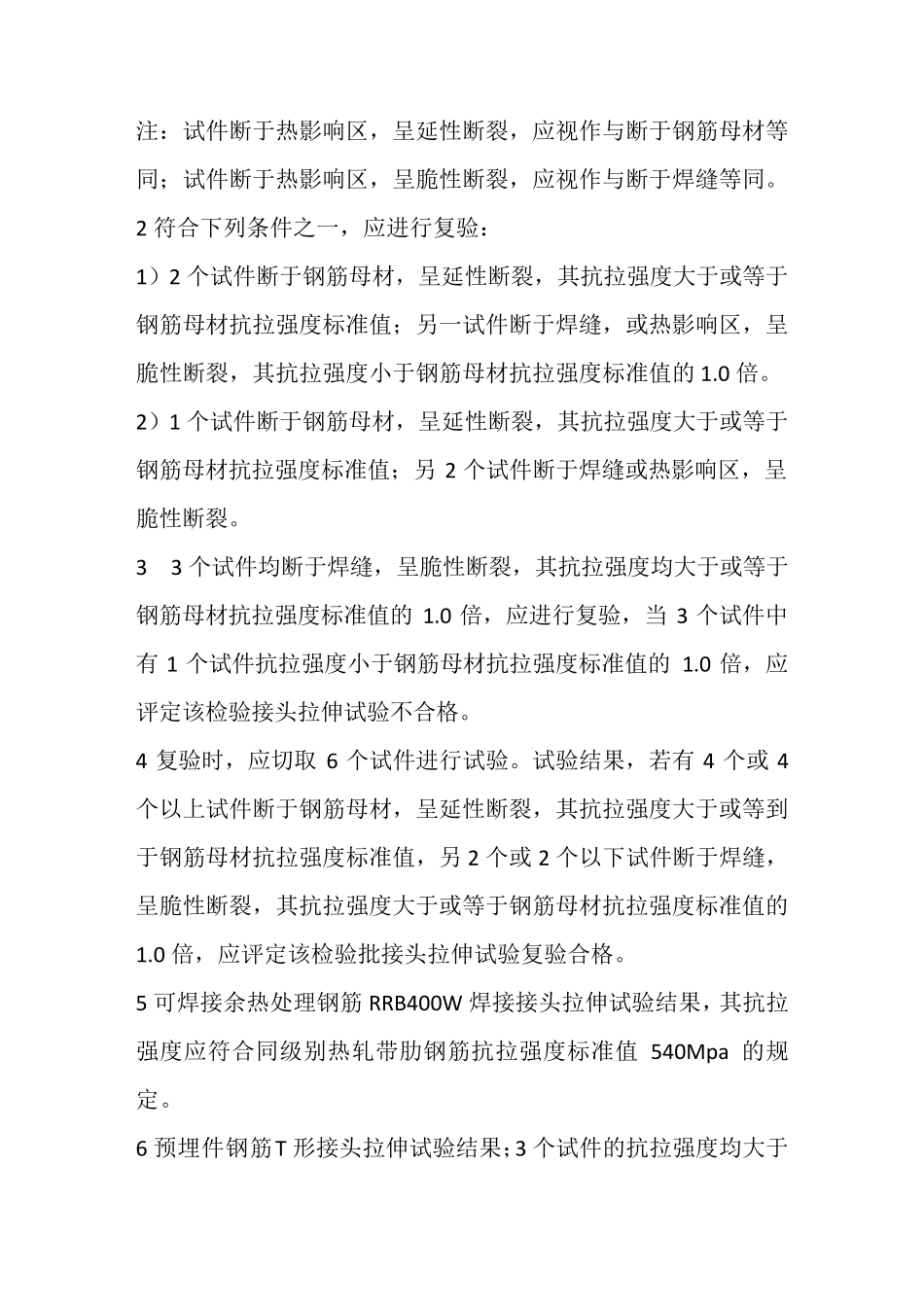

《钢筋焊接及验收规程》JGJ18-2012 强制性条文 3.0.6 施焊的各种钢筋、钢板均应有质量证明书；焊条、焊丝、氧气、熔解乙炔、液化石油气、二氧化碳气体、焊剂应有产品合格证。 钢筋进场时，应按国家现行相关标准的规定抽取试件并作力学性能和重量偏差检验，检验结果必须符合国家现行有关标准的规定： 检验数量：按进场的批次和产品的抽样检验方案确定。 检验方法检查产品合格证、出厂检验报告和进场复验报告。 4.1.3 在钢筋工程焊接开工之前，参与该项工程施焊的焊工必须进行现场条件下的焊接工艺试验，应经试验合格后，方准于焊接生产。 5.1.7 钢筋闪光对焊接头、电弧焊接头、电渣压力焊接头、气压焊接头、箍筋闪光对焊接头、预埋件钢筋T 形接头的拉伸试验，应从每一检验批接头中随机切取三个接头进行试验并应按下列规定对试验结果进行评定： 1 符合下列条件之一，应评定该检验批接头拉伸试验合格； 1）3 个试件均断于钢筋母材，呈延性断裂，其抗拉强度大于或等于钢筋母材抗拉强度标准值。 2）2 个试件断于钢筋母材，呈延性断裂，其抗拉强度大于或等于钢筋母材抗拉强度标准值；另一试件断于焊缝，呈脆性断裂，其抗拉强度大于或等于钢筋母材抗拉强度标准值的1.0 倍。 注：试件断于热影响区，呈延性断裂，应视作与断于钢筋母材等同；试件断于热影响区，呈脆性断裂，应视作与断于焊缝等同。 2 符合下列条件之一，应进行复验： 1）2 个试件断于钢筋母材，呈延性断裂，其抗拉强度大于或等于钢筋母材抗拉强度标准值；另一试件断于焊缝，或热影响区，呈脆性断裂，其抗拉强度小于钢筋母材抗拉强度标准值的 1.0 倍。 2）1 个试件断于钢筋母材，呈延性断裂，其抗拉强度大于或等于钢筋母材抗拉强度标准值；另 2 个试件断于焊缝或热影响区，呈脆性断裂。 3 3 个试件均断于焊缝，呈脆性断裂，其抗拉强度均大于或等于钢筋母材抗拉强度标准值的 1.0 倍，应进行复验，当 3 个试件中有 1 个试件抗拉强度小于钢筋母材抗拉强度标准值的 1.0 倍，应评定该检验接头拉伸试验不合格。 4 复验时，应切取 6 个试件进行试验。试验结果，若有 4 个或 4个以上试件断于钢筋母材，呈延性断裂，其抗拉强度大于或等到于钢筋母材抗拉强度标准值，另 2 个或 2 个以下试件断于焊缝，呈脆性断裂，其抗拉强度大于或等于钢筋母材抗拉强度标准值的1.0 倍，应评定该检验批接头拉伸试验复验合格。 5 可焊接余热处理钢筋RRB400W 焊接...
