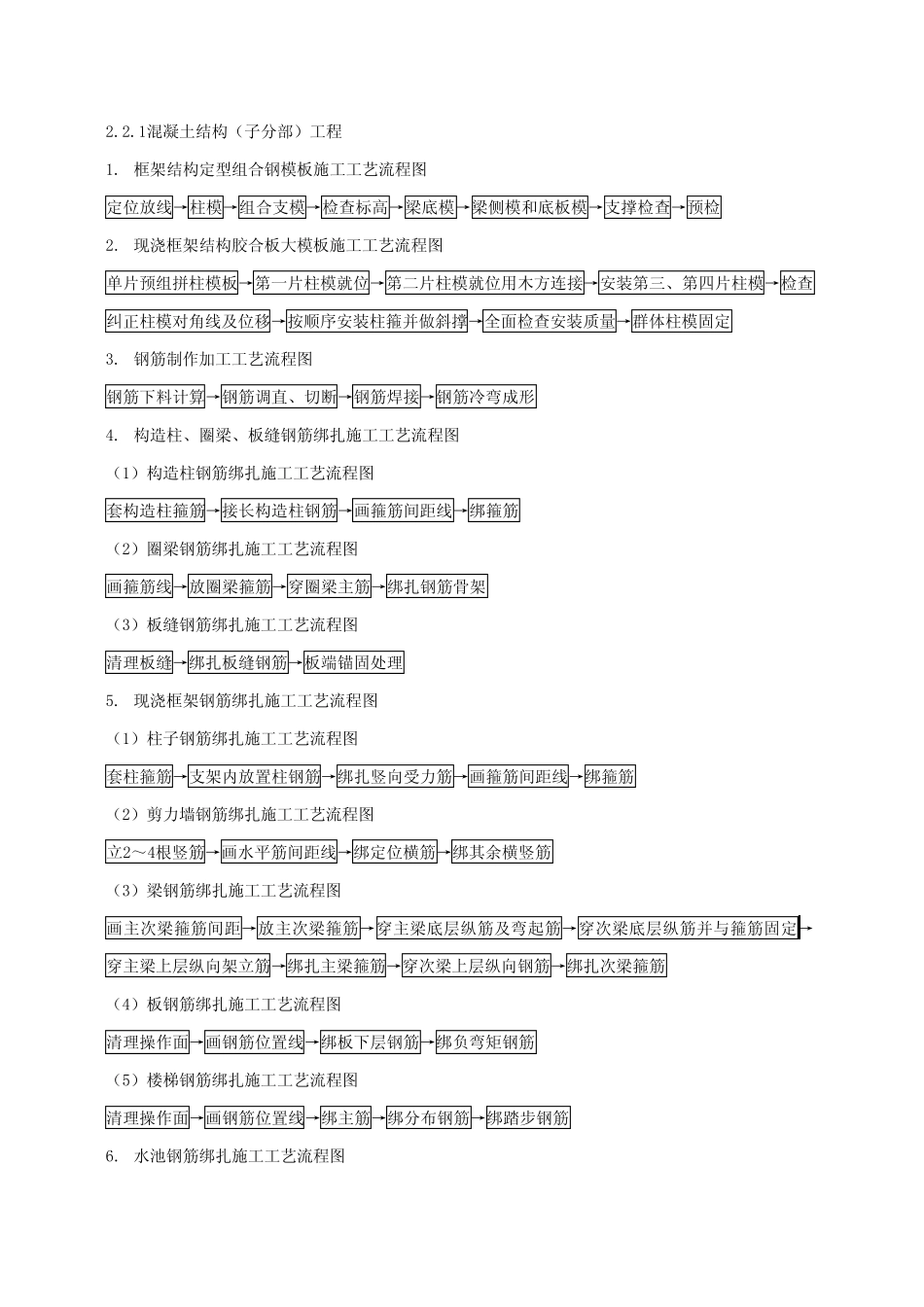

2.2.1混凝土结构（子分部）工程 1. 框架结构定型组合钢模板施工工艺流程图 定位放线→柱模→组合支模→检查标高→梁底模→梁侧模和底板模→支撑检查→预检 2. 现浇框架结构胶合板大模板施工工艺流程图 单片预组拼柱模板→第一片柱模就位→第二片柱模就位用木方连接→安装第三、第四片柱模→检查纠正柱模对角线及位移→按顺序安装柱箍并做斜撑→全面检查安装质量→群体柱模固定 3. 钢筋制作加工工艺流程图 钢筋下料计算→钢筋调直、切断→钢筋焊接→钢筋冷弯成形 4. 构造柱、圈梁、板缝钢筋绑扎施工工艺流程图 （1）构造柱钢筋绑扎施工工艺流程图 套构造柱箍筋→接长构造柱钢筋→画箍筋间距线→绑箍筋 （2）圈梁钢筋绑扎施工工艺流程图 画箍筋线→放圈梁箍筋→穿圈梁主筋→绑扎钢筋骨架 （3）板缝钢筋绑扎施工工艺流程图 清理板缝→绑扎板缝钢筋→板端锚固处理 5. 现浇框架钢筋绑扎施工工艺流程图 （1）柱子钢筋绑扎施工工艺流程图 套柱箍筋→支架内放置柱钢筋→绑扎竖向受力筋→画箍筋间距线→绑箍筋 （2）剪力墙钢筋绑扎施工工艺流程图 立2～4根竖筋→画水平筋间距线→绑定位横筋→绑其余横竖筋 （3）梁钢筋绑扎施工工艺流程图 画主次梁箍筋间距→放主次梁箍筋→穿主梁底层纵筋及弯起筋→穿次梁底层纵筋并与箍筋固定→穿主梁上层纵向架立筋→绑扎主梁箍筋→穿次梁上层纵向钢筋→绑扎次梁箍筋 （4）板钢筋绑扎施工工艺流程图 清理操作面→画钢筋位置线→绑板下层钢筋→绑负弯矩钢筋 （5）楼梯钢筋绑扎施工工艺流程图 清理操作面→画钢筋位置线→绑主筋→绑分布钢筋→绑踏步钢筋 6. 水池钢筋绑扎施工工艺流程图 清理操作面→画钢筋位置线→绑底板及底板梁钢筋→绑墙体钢筋 7. 钢筋电弧焊施工工艺流程图 检查设备→选择焊接参数→试焊、作模拟试件→送试→确定焊接参数→施焊→质量检验 8. 钢筋闪光对焊施工工艺流程图 检查设备→选择焊接工艺及参数→试焊、作模拟试件→送试→确定焊接参数→焊接→质量检验 （1）连续闪光对焊施工工艺流程流程图 闭合电路→闪光→连续闪光→带电顶锻→无电顶锻 （2）预热闪光对焊施工工艺过程流程图 闭合电路→预热→闪光→带电顶锻→无电顶锻 9.钢筋电渣压力焊施工工艺流程图 检查设备、电源→钢筋端头制备→选择焊接参数→安装焊接夹具和钢筋→安放钢丝圈(也可省去)→安放焊剂盒、填装焊剂→试焊、作试件→确定焊接参数→施焊→回收焊剂→卸下夹具→质量检查 10.钢...
