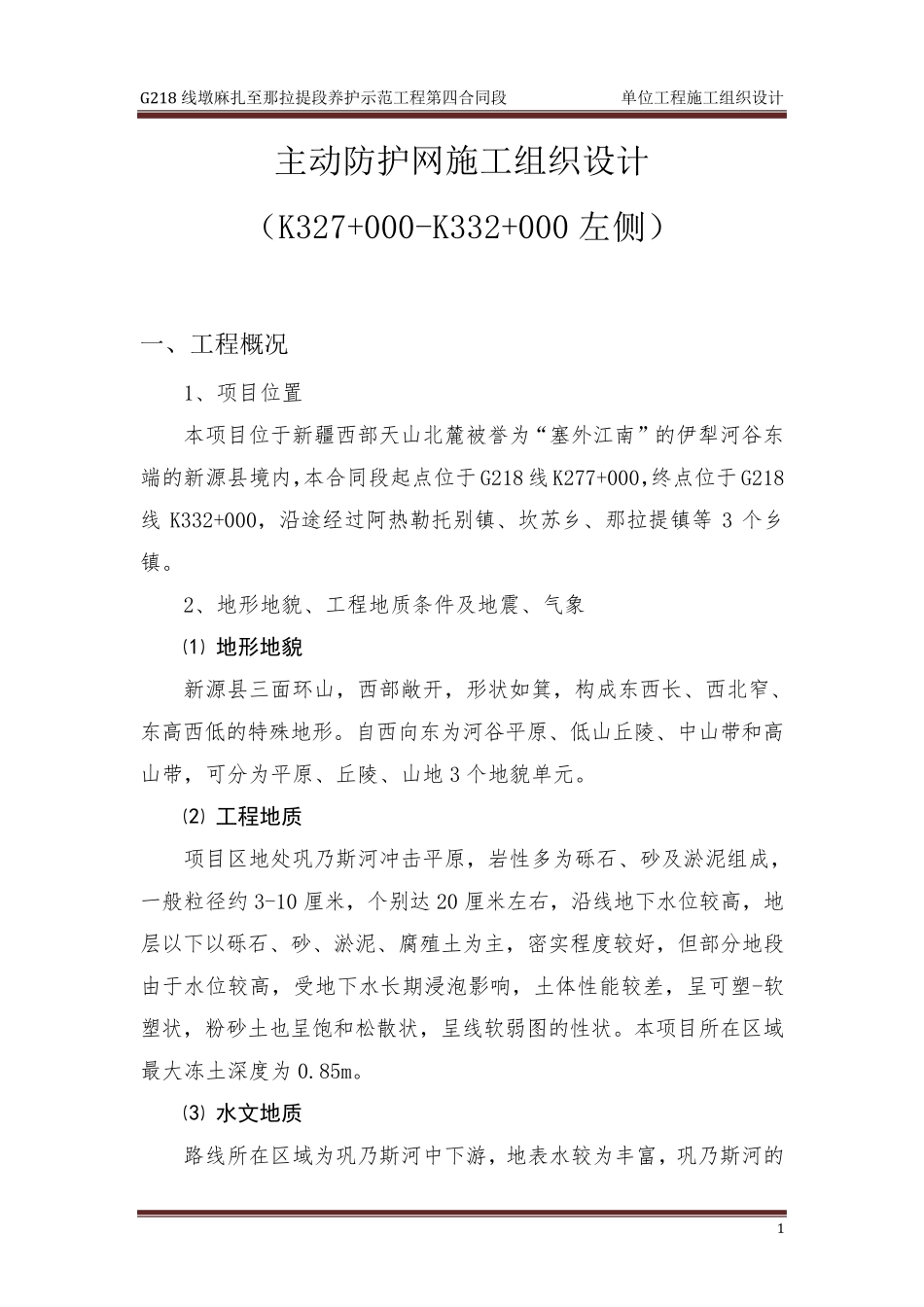

G218 线墩麻扎至那拉提段养护示范工程第四合同段 单位工程施工组织设计 1 主动防护网施工组织设计 （K327+000-K332+000 左侧） 一、工程概况 1、项目位置 本项目位于新疆西部天山北麓被誉为“塞外江南”的伊犁河谷东端的新源县境内，本合同段起点位于G218 线 K277+000，终点位于G218线 K332+000，沿途经过阿热勒托别镇、坎苏乡、那拉提镇等 3 个乡镇。 2、地形地貌、工程地质条件及地震、气象 ⑴ 地形地貌 新源县三面环山，西部敞开，形状如箕，构成东西长、西北窄、东高西低的特殊地形。自西向东为河谷平原、低山丘陵、中山带和高山带，可分为平原、丘陵、山地 3 个地貌单元。 ⑵ 工程地质 项目区地处巩乃斯河冲击平原，岩性多为砾石、砂及淤泥组成，一般粒径约 3-10 厘米，个别达 20 厘米左右，沿线地下水位较高，地层以下以砾石、砂、淤泥、腐殖土为主，密实程度较好，但部分地段由于水位较高，受地下水长期浸泡影响，土体性能较差，呈可塑-软塑状，粉砂土也呈饱和松散 状，呈线软弱 图 的性状。本项目所 在 区域最 大 冻 土深 度为0.85m。 ⑶ 水文地质 路 线所 在 区域 为巩乃斯河中下游 ，地表 水较为丰 富 ，巩乃斯河的G218 线墩麻扎至那拉提段养护示范工程第四合同段 单位工程施工组织设计 2 补给源主要是冰雪融水、汛期降水、地下水补给。河流自东向西沿线有较多支流汇入，春季冰雪融化的汛期暴雨，形成洪水，春、夏季节由于气候变暖，冰雪融化、尤其是夏季暴雨来试迅猛，常形成流速较大的洪峰，对公路危害较大。 二、编制依据：根据设计施工图 根据施工图纸 根据现场实际地形地貌 根据以往施工的类似工程 三、施工准备 本工程的施工难点在于边坡高且陡，岩层主要是破碎风化岩，安全隐患多。 1、技术准备 熟悉与会审施工图，编制施工方案，编制施工进度计划，编制材料采购计划，新技术、新材料的使用，施工场地的移交接受，现场控制点的设立与复核，现场临时设施的搭设，建临时水电线路 2、主要施工仪器及检测设备计划 序号 仪器仪表名称 规格型号 单位 数量 1 全站仪 J2 台 1 2 水平仪 DS3 台 1 3 钢卷尺 50m/5m 把 2/5 4 砂浆试模 7.07*7.07*7.07 套 3 G218 线墩麻扎至那拉提段养护示范工程第四合同段 单位工程施工组织设计 3 3、主要机械设备计划 机械装备名称 购置时间 功率吨位容积 单位 数量 空压机 2013.8 17 m3 台 2 钻机...
