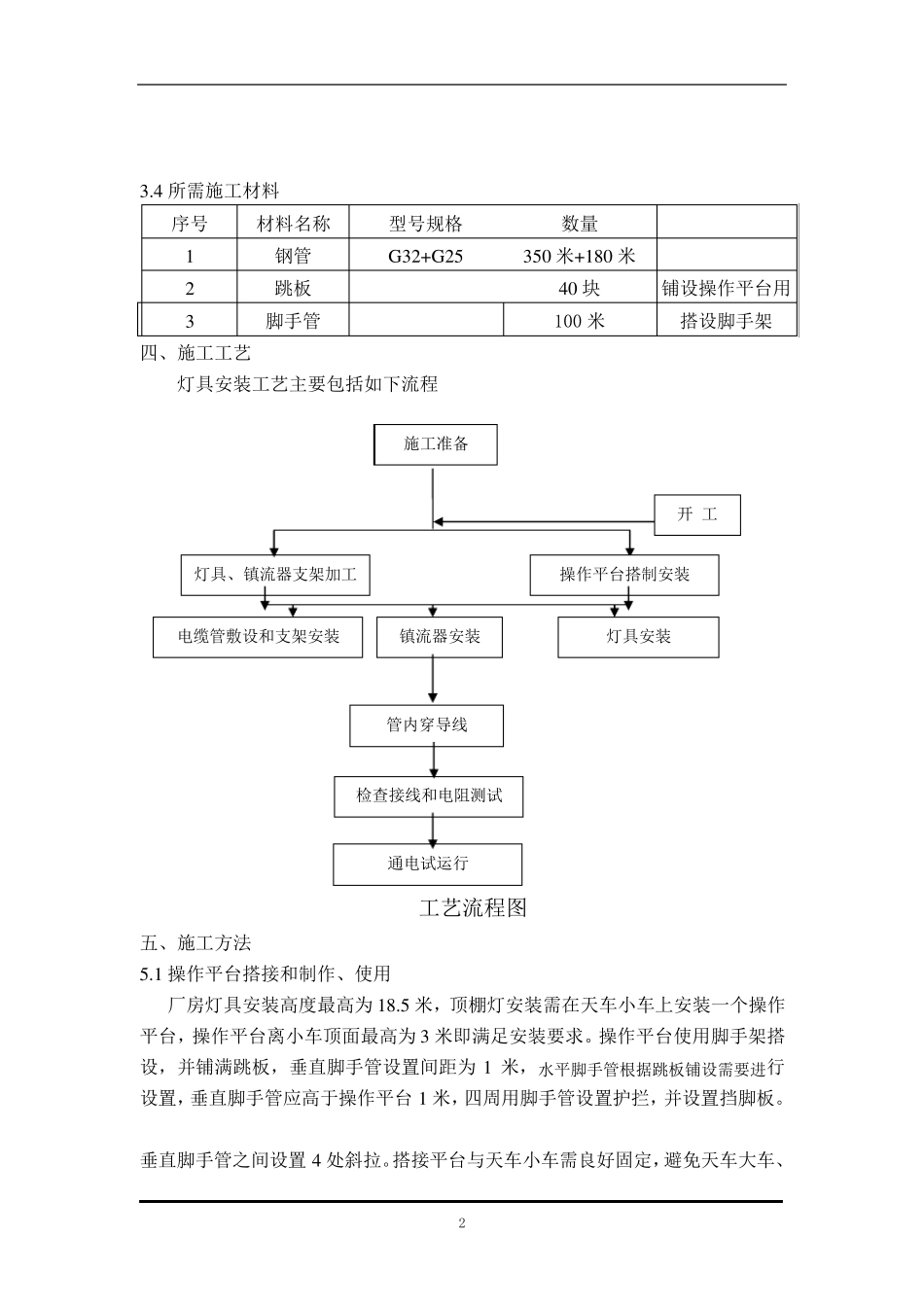

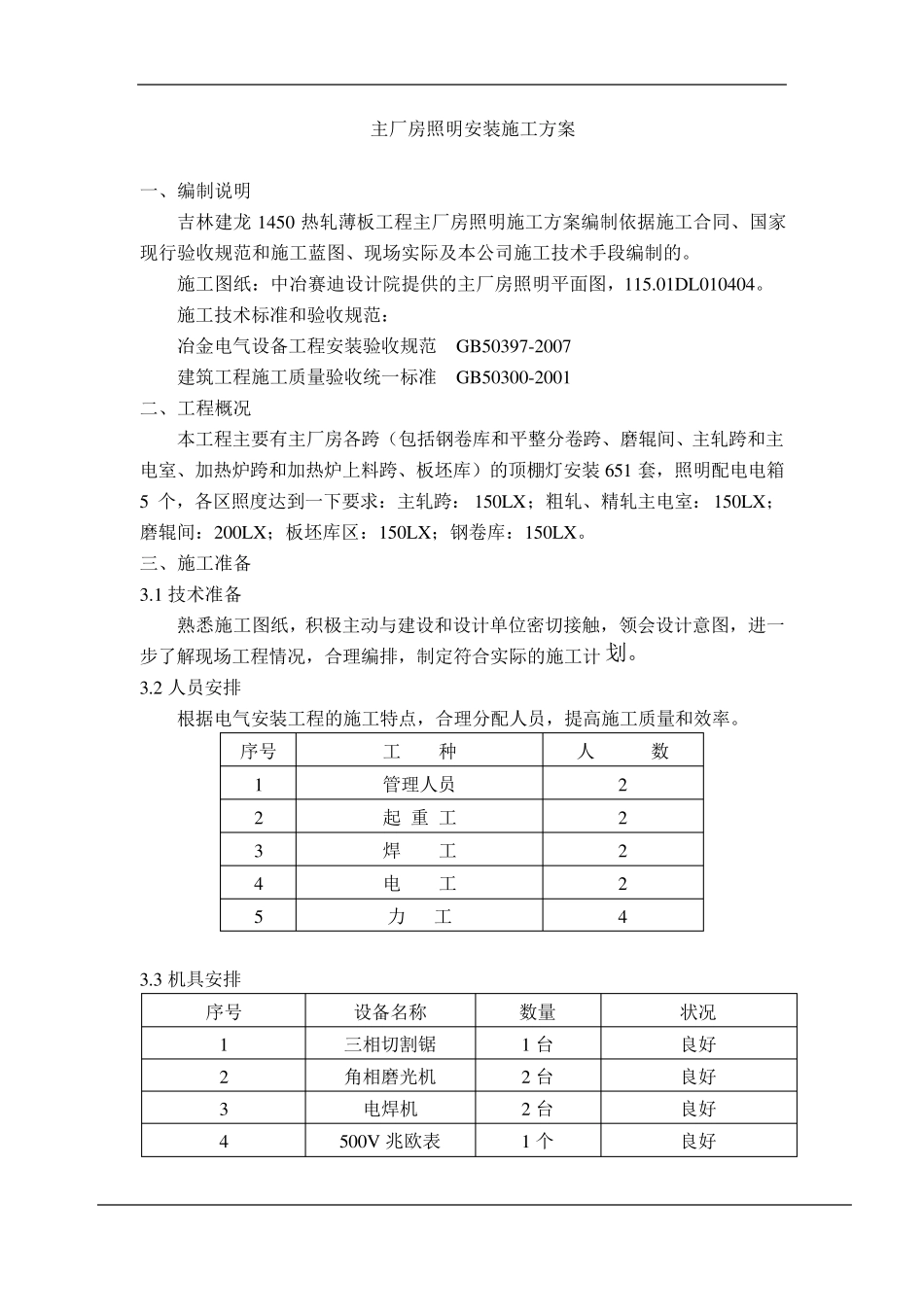

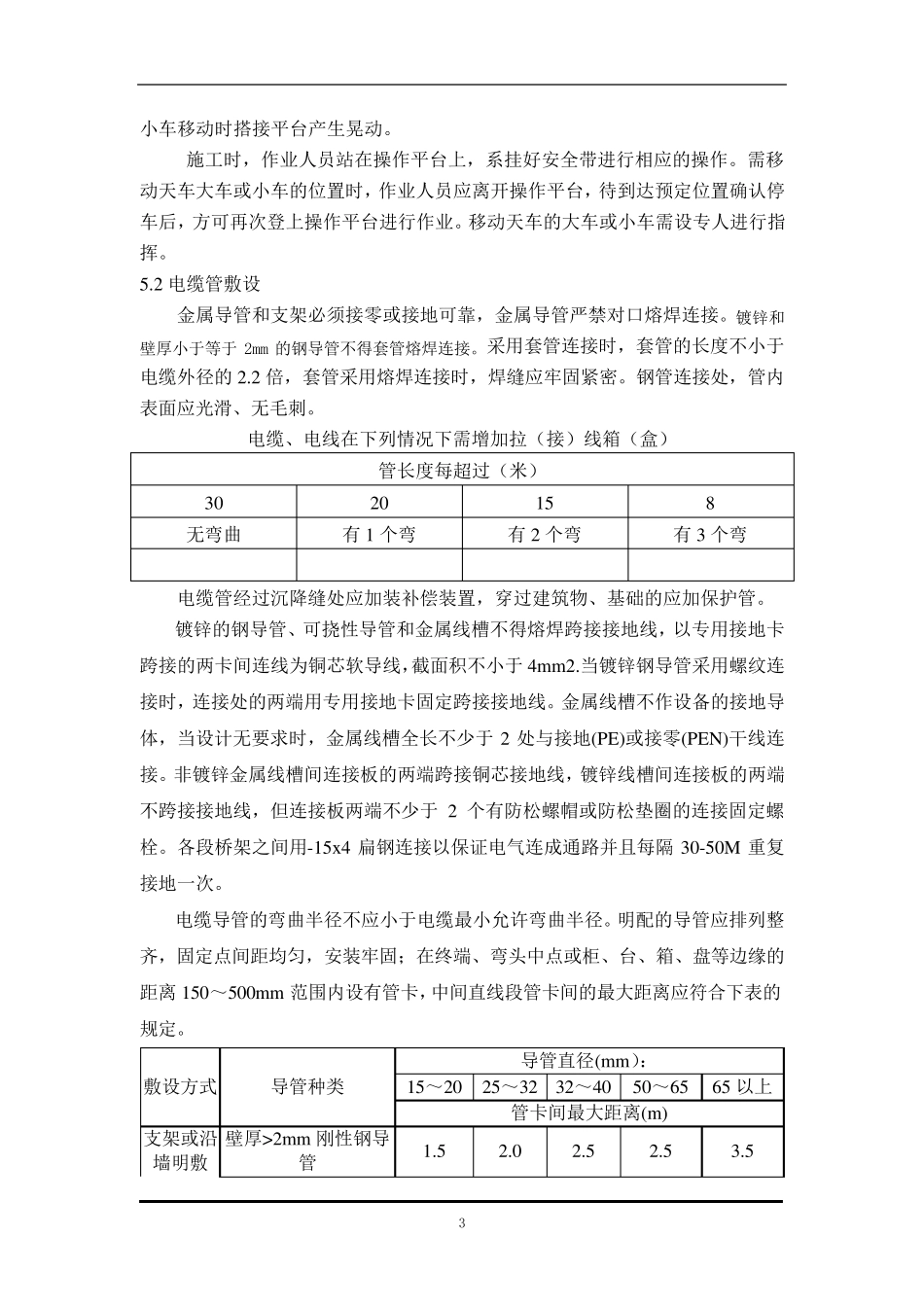

主厂房照明安装施工方案 一、编制说明 吉林建龙 1450 热轧薄板工程主厂房照明施工方案编制依据施工合同、国家现行验收规范和施工蓝图、现场实际及本公司施工技术手段编制的。 施工图纸：中冶赛迪设计院提供的主厂房照明平面图，115.01DL010404。 施工技术标准和验收规范： 冶金电气设备工程安装验收规范 GB50397-2007 建筑工程施工质量验收统一标准 GB50300-2001 二、工程概况 本工程主要有主厂房各跨（包括钢卷库和平整分卷跨、磨辊间、主轧跨和主电室、加热炉跨和加热炉上料跨、板坯库）的顶棚灯安装651 套，照明配电电箱5 个，各区照度达到一下要求：主轧跨： 150LX ；粗轧、精轧主电室：150LX；磨辊间：200LX；板坯库区：150LX；钢卷库：150LX。 三、施工准备 3.1 技术准备 熟悉施工图纸，积极主动与建设和设计单位密切接触，领会设计意图，进一步了解现场工程情况，合理编排，制定符合实际的施工计 划。 3.2 人员安排 根据电气安装工程的施工特点，合理分配人员，提高施工质量和效率。 序号 工 种 人 数 1 管理人员 2 2 起 重 工 2 3 焊 工 2 4 电 工 2 5 力 工 4 3.3 机 具 安排 序号 设备名 称 数量 状 况 1 三相 切割 锯 1 台 良 好 2 角 相 磨光 机 2 台 良 好 3 电焊机 2 台 良 好 4 500V 兆 欧 表 1 个 良 好 2 3.4 所需施工材料 序号 材料名称 型号规格 数量 1 钢管 G 32+G 25 350 米+180 米 2 跳板 40 块 铺设操作平台用 3 脚手管 100 米 搭设脚手架 四、施工工艺 灯具安装工艺主要包括如下流程 工艺流程图 五、施工方法 5.1 操作平台搭接和制作、使用 厂房灯具安装高度最高为 18.5 米，顶棚灯安装需在天车小车上安装一个操作平台，操作平台离小车顶面最高为 3 米即满足安装要求。操作平台使用脚手架搭设，并铺满跳板，垂直脚手管设置间距为 1 米，水平脚手管根据跳板铺设需要进行设置，垂直脚手管应高于操作平台1 米，四周用脚手管设置护拦，并设置挡脚板。 垂直脚手管之间设置 4 处斜拉。搭接平台与天车小车需良好固定，避免天车大车、施工准备 灯具、镇流器支架加工 开 工 操作平台搭制安装 电缆管敷设和支架安装 灯具安装 镇流器安装 管内穿导线 检查接线和电阻测试 通电试运行 3 小车移动时搭接平台产生晃动。 施工时，作业人员站在操作平台上，系挂好安全带进行相应的操...
