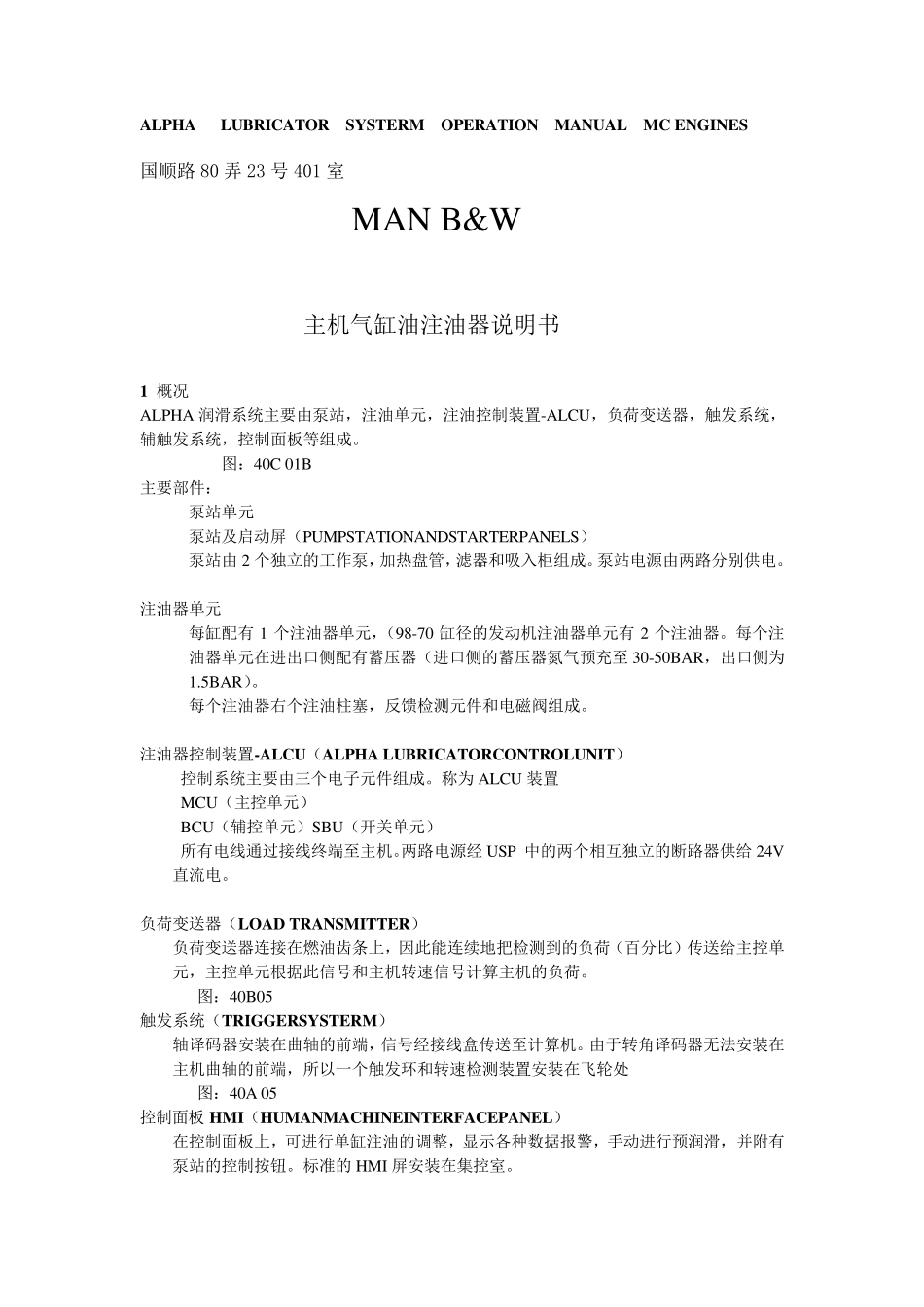

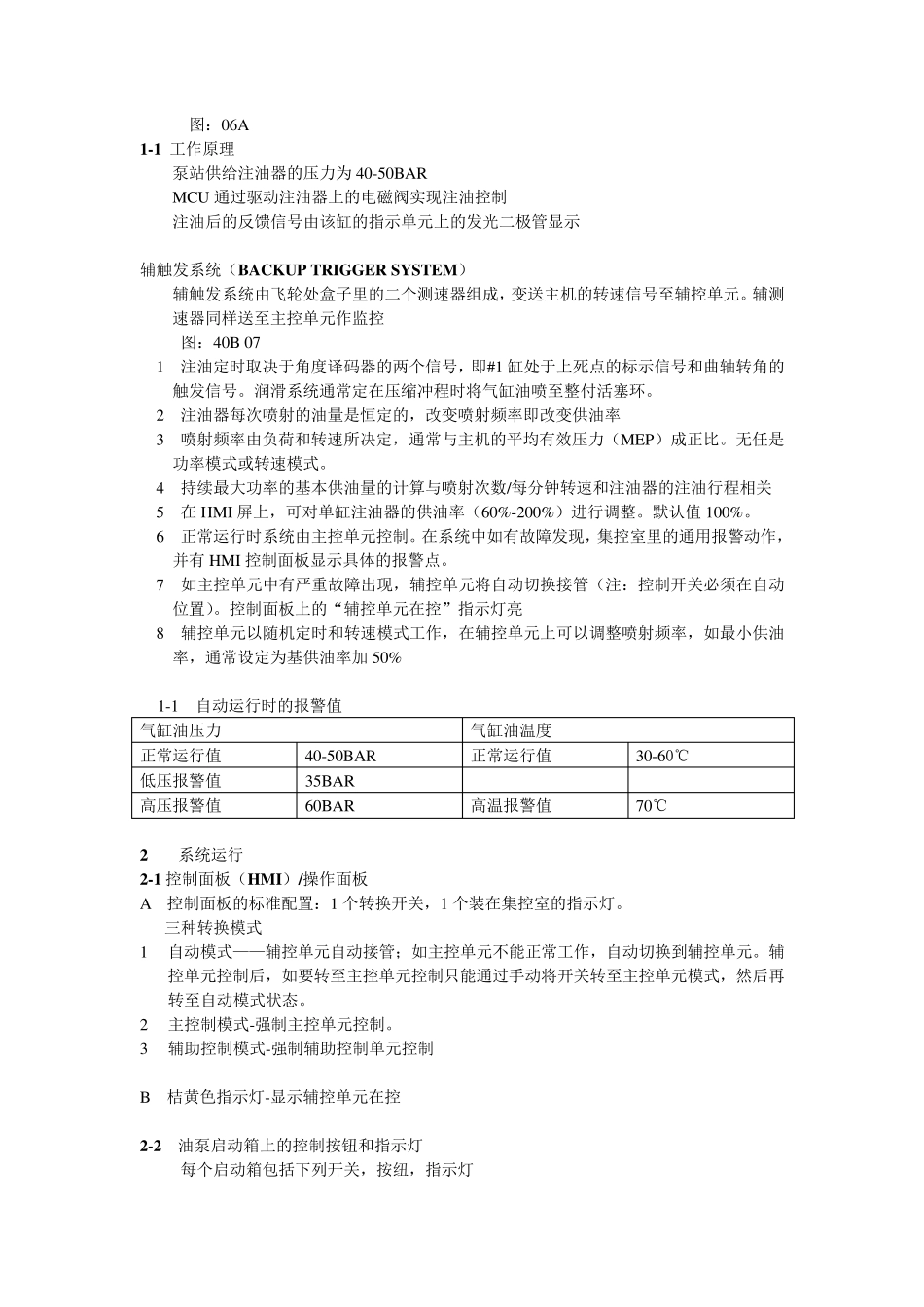

ALPHA LUBRICATOR SYSTERM OPERATION MANUAL MC ENGINES 国顺路80 弄23 号401 室 MAN B&W 主机气缸油注油器说明书 1 概况 ALPHA 润滑系统主要由泵站，注油单元，注油控制装置-ALCU，负荷变送器，触发系统，辅触发系统，控制面板等组成。 图：40C 01B 主要部件： 泵站单元 泵站及启动屏（PUMPSTATIONANDSTARTERPANELS） 泵站由2 个独立的工作泵，加热盘管，滤器和吸入柜组成。泵站电源由两路分别供电。 注油器单元 每缸配有 1 个注油器单元，（98-70 缸径的发动机注油器单元有 2 个注油器。每个注油器单元在进出口侧配有蓄压器（进口侧的蓄压器氮气预充至 30-50BAR，出口侧为1.5BAR）。 每个注油器右个注油柱塞，反馈检测元件和电磁阀组成。 注油器控制装置-ALCU（ALPHA LUBRICATORCONTROLUNIT） 控制系统主要由三个电子元件组成。称为 ALCU 装置 MCU（主控单元） BCU（辅控单元）SBU（开关单元） 所有电线通过接线终端至主机。两路电源经 USP 中的两个相互独立的断路器供给 24V直流电。 负荷变送器（LOAD TRANSMITTER） 负荷变送器连接在燃油齿条上，因此能连续地把检测到的负荷（百分比）传送给主控单元，主控单元根据此信号和主机转速信号计算主机的负荷。 图：40B05 触发系统（TRIGGERSYSTERM） 轴译码器安装在曲轴的前端，信号经接线盒传送至计算机。由于转角译码器无法安装在主机曲轴的前端，所以一个触发环和转速检测装置安装在飞轮处 图：40A 05 控制面板HMI（HUMANMACHINEINTERFACEPANEL） 在控制面板上，可进行单缸注油的调整，显示各种数据报警，手动进行预润滑，并附有泵站的控制按钮。标准的 HMI 屏安装在集控室。 图 ： 06A 1-1 工 作 原 理 泵 站 供 给 注 油 器 的 压 力 为 40-50BAR MCU 通 过 驱 动 注 油 器 上 的 电 磁 阀 实 现 注 油 控 制 注 油 后 的 反 馈 信 号 由 该 缸 的 指 示 单 元 上 的 发 光 二 极 管 显 示 辅 触 发 系 统 （ BACKUP TRIGGER SYSTEM） 辅 触 发 系 统 由 飞 轮 处 盒 子 里 的 二 个 测 速 器 组 成 ， 变 送 主 机 的 转 速 信 号 至 辅 控 单 元 。 辅 测速 器 同 样 送 至 主 控 单 元 作 监 控 图 ： 40B 07 1 注 油 定 时 取 决 于 角 度 译 码 器 的 两 个 信 号 ， 即...
