内饰件细节结构设计规范VIP免费

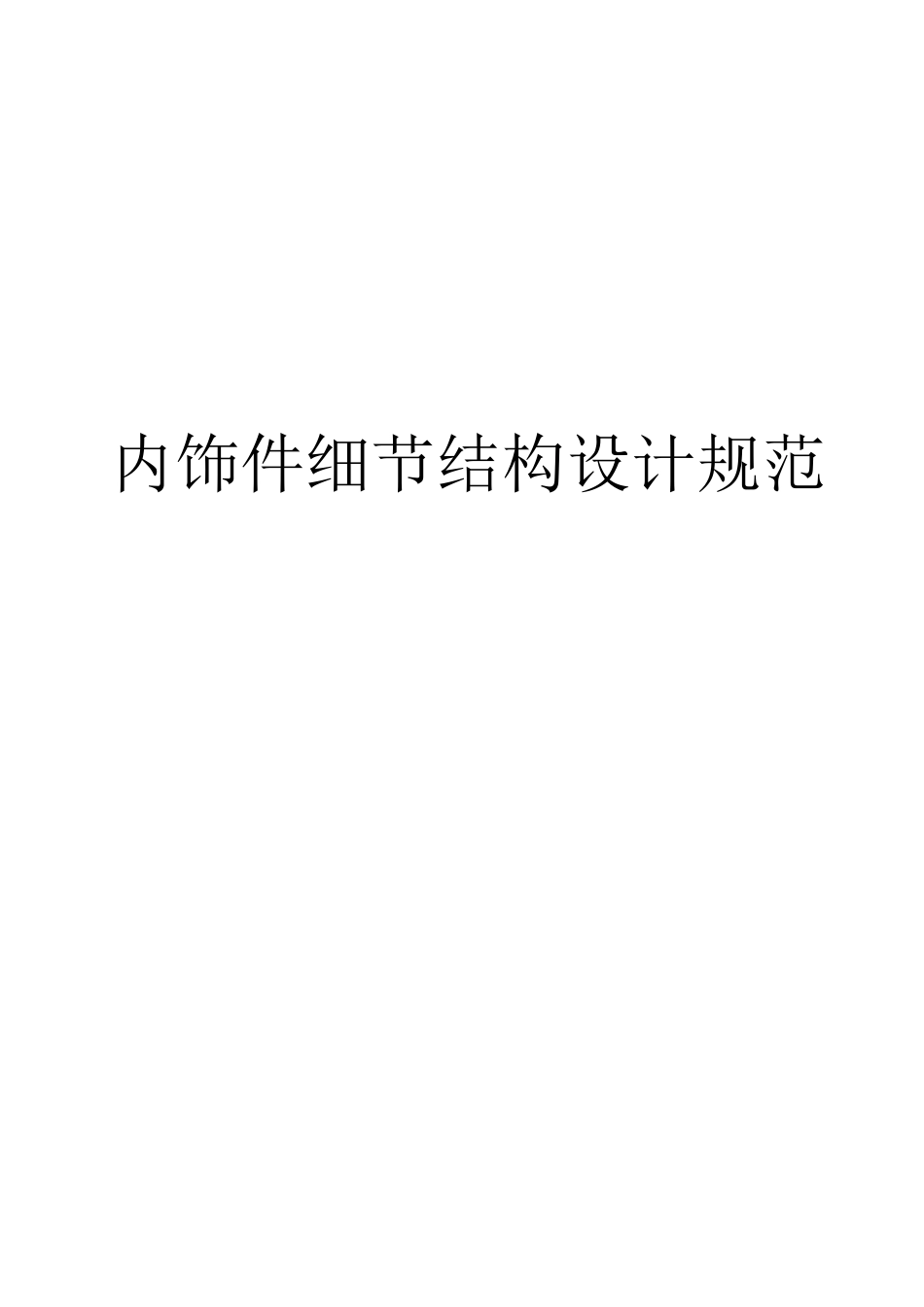

内饰件细节结构设计规范_第1页
1/11
内饰件细节结构设计规范_第2页
2/11

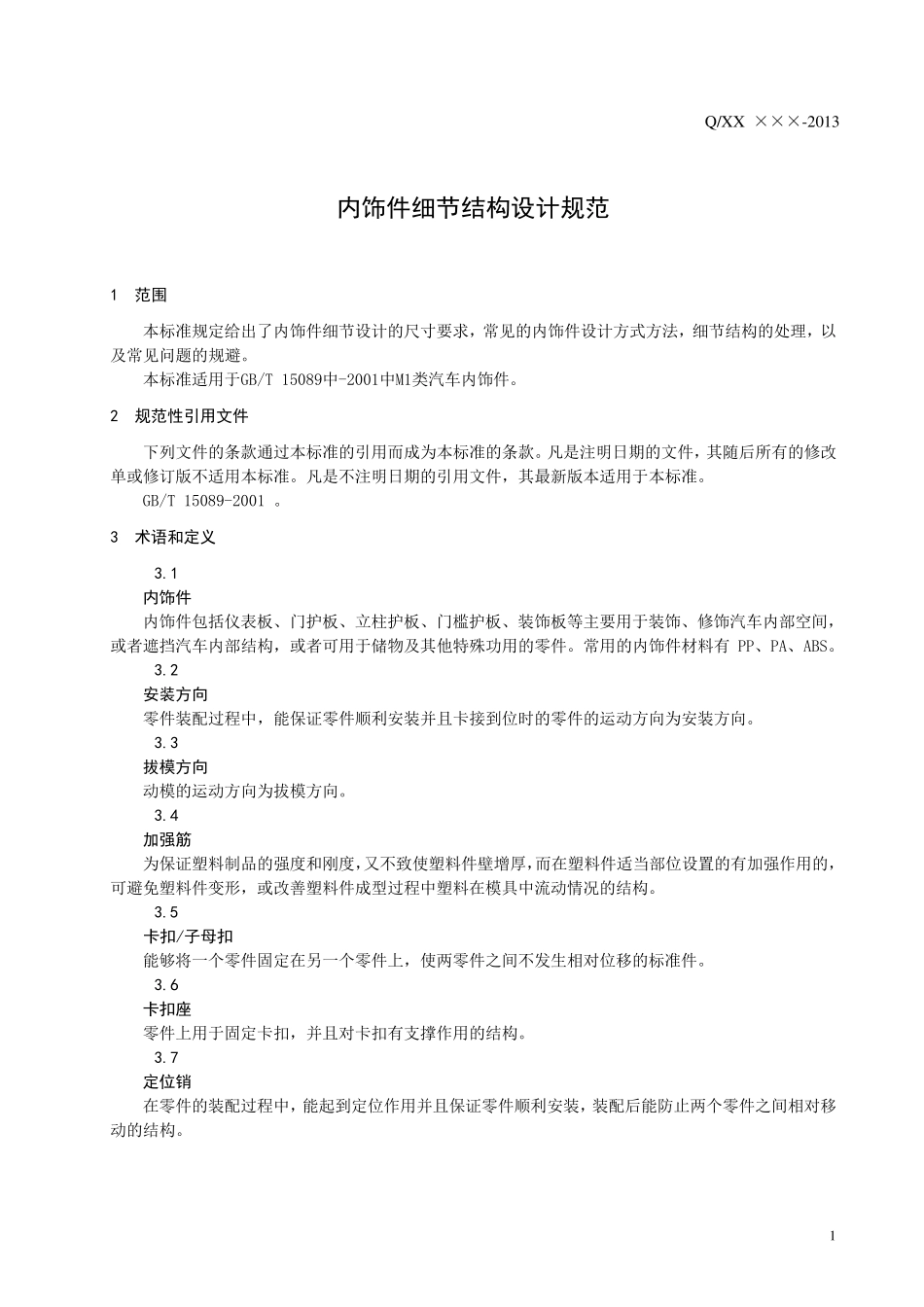

内饰件细节结构设计规范_第3页
3/11
内饰件细节结构设计规范 Q /X X ×××-2013 I 前 言 本标准是根据内饰件细节结构设计过程中的经验总结编制而成,本标准主要有下列内容: ──安装固定点要求; ──安装方向要求; ──拔模角度要求; ──加强筋结构及尺寸要求; ──零件厚度要求; ──卡扣座的要求; ──子母扣安装点的要求; ──定位销的要求; ──卡接结构的要求; Q /X X ×××-2013 1 内饰件细节结构设计规范 1 范围 本标准规定给出了内饰件细节设计的尺寸要求,常见的内饰件设计方式方法,细节结构的处理,以及常见问题的规避。 本标准适用于GB/T 15089中-2001中M1类汽车内饰件。 2 规范性引用文件 下列文件的条款通过本标准的引用而成为本标准的条款。凡是注明日期的文件,其随后所有的修改单或修订版不适用本标准。凡是不注明日期的引用文件,其最新版本适用于本标准。 GB/T 15089-2001 。 3 术语和定义 3.1 内饰件 内饰件包括仪表板、门护板、立柱护板、门槛护板、装饰板等主要用于装饰、修饰汽车内部空间,或者遮挡汽车内部结构,或者可用于储物及其他特殊功用的零件。常用的内饰件材料有 PP、PA、ABS。 3.2 安装方向 零件装配过程中,能保证零件顺利安装并且卡接到位时的零件的运动方向为安装方向。 3.3 拔模方向 动模的运动方向为拔模方向。 3.4 加强筋 为保证塑料制品的强度和刚度,又不致使塑料件壁增厚,而在塑料件适当部位设置的有加强作用的,可避免塑料件变形,或改善塑料件成型过程中塑料在模具中流动情况的结构。 3.5 卡扣/子母扣 能够将一个零件固定在另一个零件上,使两零件之 间不发 生 相 对 位移 的标准件。 3.6 卡扣座 零件上用于固定卡扣 ,并且对 卡扣 有支 撑 作用的结构。 3.7 定位销 在零件的装配过程中,能起 到定位作用并且保证零件顺利安装,装配后能防 止 两个零件之 间相 对 移动的结构。 Q /X X ×××-2013 2 4 功能与作用 内饰件一般是起到修饰、装饰、遮挡内部结构的作用。但也有特殊零件有着储物或其它特殊作用。 5 设计要求 以下详细介绍内饰件的细节设计要求。 5.1 安装固定点要求 5.1.1 安装点布置的位置要求 零件固定点位置的选择。较大零件,固定点一般选在零件周边位置如图5-1。以利于零件装配后的间隙断差控制。条状的零件固定点一般选择在靠近零件中间的位置布置,并且安装点尽量不要布置在一条直线上如图5-2,以利于零件...
