再论镀金引线的除金处理2011.10.9VIP免费

再论镀金引线的除金处理2011.10.9_第1页
1/10
再论镀金引线的除金处理2011.10.9_第2页
2/10
再论镀金引线的除金处理2011.10.9_第3页
3/10

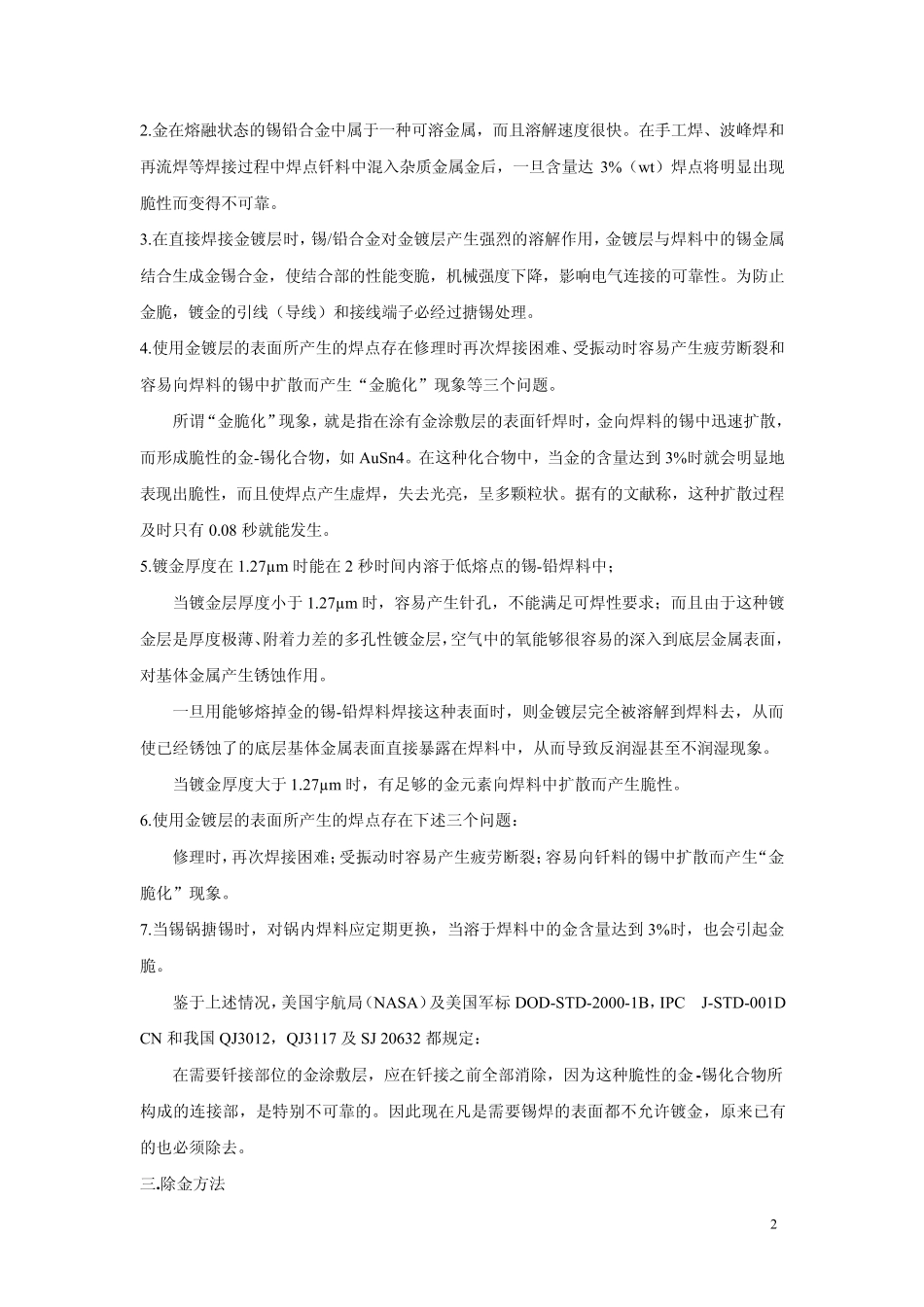

1再论镀金引线的除金处理的必要性与可行性陈正浩图1一.引言图1 是两例因器件引线镀金层未除金引起的焊接不良。镀金引线的“除金”要求历来执行得最不好,争议也最大。究其原因,大致有以下几点:a)从来不知道有镀金引线的“除金”要求;b)必要性不大,认为“这么多年来我们从不去金,也没出什么问题”;c)在其它非航天的军事产品中,几十年来并没有这么做;d)从未在工艺卡中要求过所谓的“去金”;e)手工焊接质量的好坏和关键,个人认为对有镀金引线的器件来讲,并不在“去金”与否;f)为什么PCB上的化学镀镍浸金涂层可免除除金要求?由此推断元器件引线镀金也可以免除除金要求;g)难以操作,特别是连接器引线和片式元器件的焊端,镀金层难以除金;h)从不要求去金,我们的产品也从来没有出过因不去金而产生焊点故障的问题,“去金”要求在我们这儿是无法操作的。实际情况并非如此。据了解上个世纪八十年代,航天五院某研究所在一个产品故障分析中,出现了“金脆”问题的机理,当时谁都没有意识到是镀金引线没有除金,经过国家权威部门失效机理分析中心的科学检测,发现正是由于镀金引线没有除金,焊接后焊点产生金脆现象,产品出现严重的质量问题;较早地在企业内部提出镀金引线在焊接前要进行搪锡处理。二.镀金引线的“除金”原因1.金是一种优越的抗腐蚀性材料,它具有化学稳定性高、不易氧化、焊接性好,耐磨、导电性好、接触电阻小等优点。但在需要软钎接的部位上有了金却是有害的。22.金在熔融状态的锡铅合金中属于一种可溶金属,而且溶解速度很快。在手工焊、波峰焊和再流焊等焊接过程中焊点钎料中混入杂质金属金后,一旦含量达3%(wt)焊点将明显出现脆性而变得不可靠。3.在直接焊接金镀层时,锡/铅合金对金镀层产生强烈的溶解作用,金镀层与焊料中的锡金属结合生成金锡合金,使结合部的性能变脆,机械强度下降,影响电气连接的可靠性。为防止金脆,镀金的引线(导线)和接线端子必经过搪锡处理。4.使用金镀层的表面所产生的焊点存在修理时再次焊接困难、受振动时容易产生疲劳断裂和容易向焊料的锡中扩散而产生“金脆化”现象等三个问题。所谓“金脆化”现象,就是指在涂有金涂敷层的表面钎焊时,金向焊料的锡中迅速扩散,而形成脆性的金-锡化合物,如 AuSn4。在这种化合物中,当金的含量达到 3%时就会明显地表现出脆性,而且使焊点产生虚焊,失去光亮,呈多颗粒状。据有的文献称,这种扩散过程及时只有 0.08 秒就能发生。5.镀...
