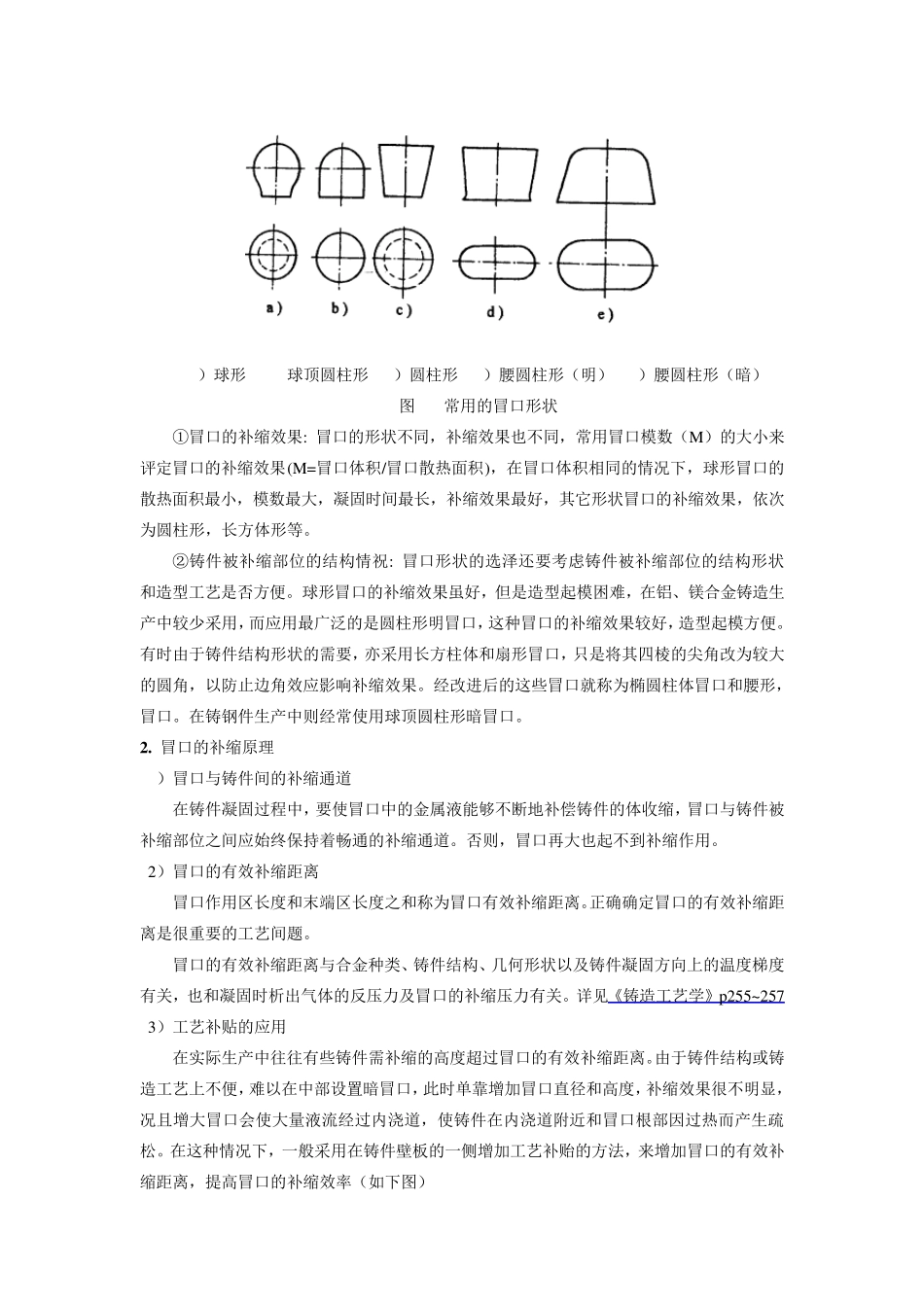

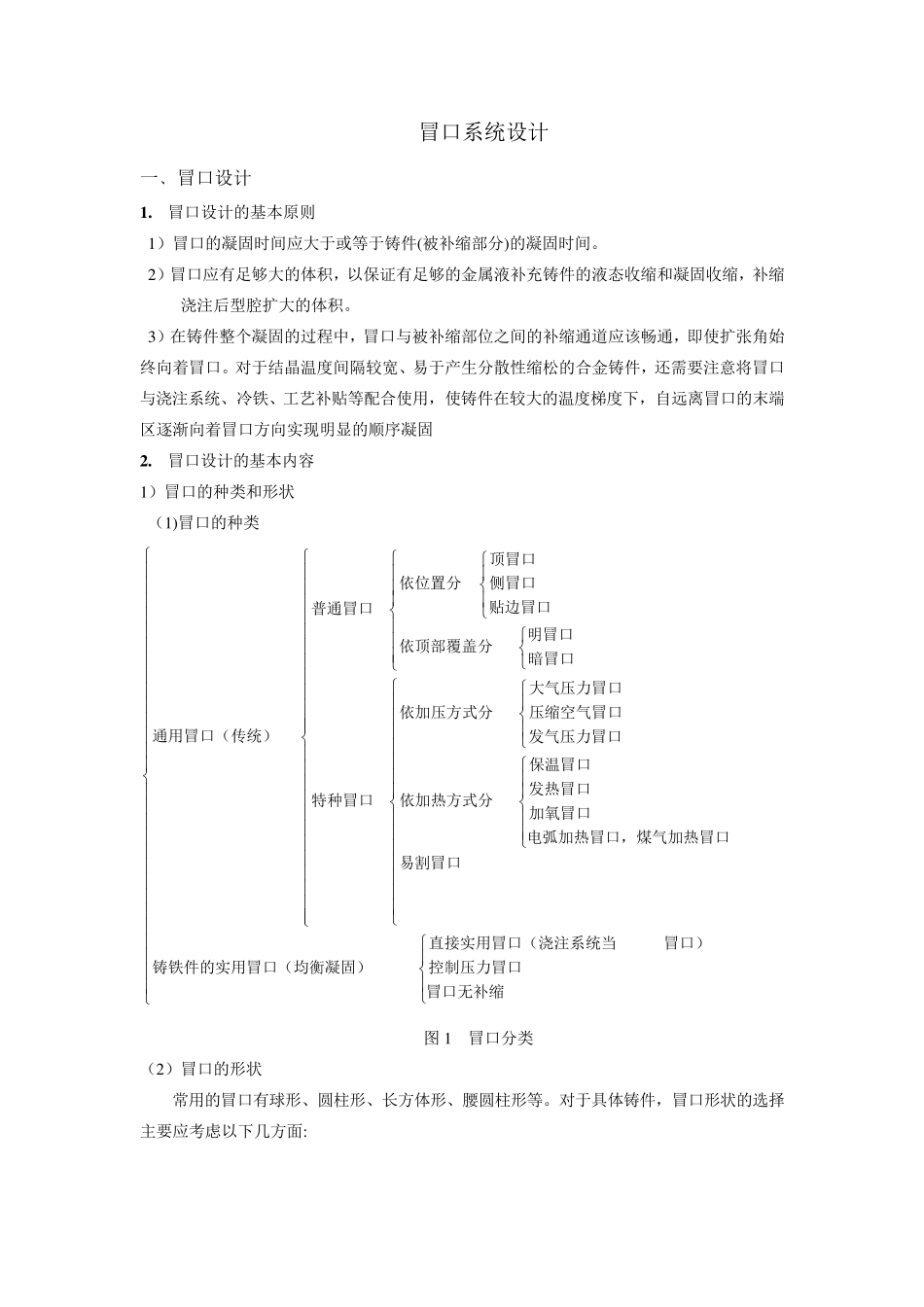

冒口系统设计 一﹑冒口设计 1 . 冒口设计的基本原则 1）冒口的凝固时间应大于或等于铸件(被补缩部分)的凝固时间。 2）冒口应有足够大的体积，以保证有足够的金属液补充铸件的液态收缩和凝固收缩，补缩浇注后型腔扩大的体积。 3）在铸件整个凝固的过程中，冒口与被补缩部位之间的补缩通道应该畅通，即使扩张角始终向着冒口。对于结晶温度间隔较宽、易于产生分散性缩松的合金铸件，还需要注意将冒口与浇注系统、冷铁、工艺补贴等配合使用，使铸件在较大的温度梯度下，自远离冒口的末端区逐渐向着冒口方向实现明显的顺序凝固 2 . 冒口设计的基本内容 1）冒口的种类和形状 （1)冒口的种类 顶冒口依位置分侧冒口贴边冒口普通冒口明冒口依顶部覆盖分暗冒口大气压力冒口依加压方式分压缩空气冒口通用冒口（传统）发气压力冒口保温冒口发热冒口特种冒口依加热方式分加氧冒口电弧加热冒口，煤气加热冒口易割冒口直接实用冒口（浇注系统当铸铁件的实用冒口（均衡凝固）冒口）控制压力冒口冒口无补缩 图 1 冒口分类 （2）冒口的形状 常用的冒口有球形、圆柱形、长方体形、腰圆柱形等。对于具体铸件，冒口形状的选择主要应考虑以下几方面: a）球形 b)球顶圆柱形 c）圆柱形 d）腰圆柱形（明） e）腰圆柱形（暗） 图2 常用的冒口形状 ①冒口的补缩效果: 冒口的形状不同，补缩效果也不同，常用冒口模数（M）的大小来评定冒口的补缩效果(M=冒口体积/冒口散热面积)，在冒口体积相同的情况下，球形冒口的散热面积最小，模数最大，凝固时间最长，补缩效果最好，其它形状冒口的补缩效果，依次为圆柱形，长方体形等。 ②铸件被补缩部位的结构情祝: 冒口形状的选泽还要考虑铸件被补缩部位的结构形状和造型工艺是否方便。球形冒口的补缩效果虽好，但是造型起模困难，在铝、镁合金铸造生产中较少采用，而应用最广泛的是圆柱形明冒口，这种冒口的补缩效果较好，造型起模方便。有时由于铸件结构形状的需要，亦采用长方柱体和扇形冒口，只是将其四棱的尖角改为较大的圆角，以防止边角效应影响补缩效果。经改进后的这些冒口就称为椭圆柱体冒口和腰形，冒口。在铸钢件生产中则经常使用球顶圆柱形暗冒口。 2 . ...
