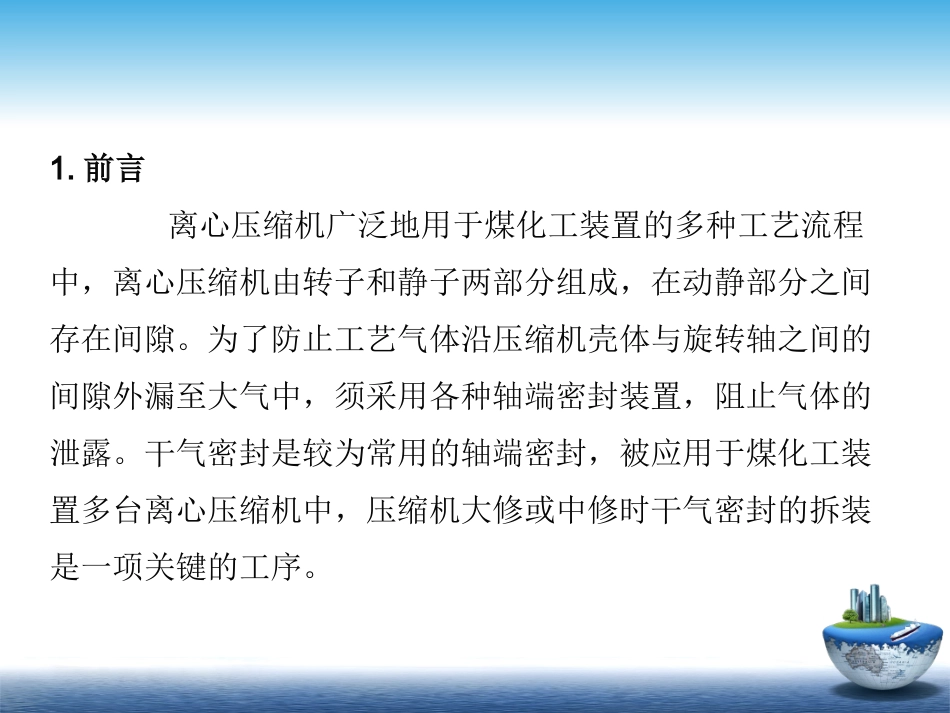

干气密封拆装方法钳工二班毛自飞1.前言离心压缩机广泛地用于煤化工装置的多种工艺流程中，离心压缩机由转子和静子两部分组成，在动静部分之间存在间隙。为了防止工艺气体沿压缩机壳体与旋转轴之间的间隙外漏至大气中，须采用各种轴端密封装置，阻止气体的泄露。干气密封是较为常用的轴端密封，被应用于煤化工装置多台离心压缩机中，压缩机大修或中修时干气密封的拆装是一项关键的工序。2.干气密封工作原理（1）干气密封由旋转动环、静环、弹簧、密封圈、弹簧座和轴套组成，在旋转动环密封面上加工出特殊形状的流体动压槽，如螺旋槽、圆弧槽、T形槽等，槽深一般在6～10μm之间。表面进行研磨和抛光处理。干气密封内部结构如图1所示。图1.干气密封结构2.干气密封工作原理（2）动环被固定在旋转轴上，当压缩机轴旋转时动环也跟着一起旋转，此时动环端面上的螺旋槽将外径处的密封气体吸入，沿着外沿向内运动。而密封坝节制气体流向中心，于是气体被压缩，压力升高，在槽根处形成高压区。端面气膜压力形成开启力，静环密封端面被推开，流动的气体使动环和静环之间形成一层很薄的气膜。气膜既能润滑密封表面还能阻止工艺气体泄漏。2.干气密封工作原理（3）干气密封稳定运转时，开启力与作用在补偿环背面的气体压力和弹簧力形成的闭合力平衡，密封保持非接触、无磨损运转。如果出现某些扰动因素使密封间隙减小，此时由螺旋槽产生的气膜压力将增大，引起开启力增大，而闭合力不变，密封间隙将增大，直到恢复平衡为止；反之，如果出现某些扰动因素使密封间隙增大，此时由螺旋槽产生的气膜压力将减小，引起开启力减小，而闭合力不变，密封间隙将减小，密封将很快再次恢复平衡，如此周而复始运行。3.干气密封的应用干气密封被广泛应用于石油化工行业的大型离心压缩机中，煤化工装置的多台离心压缩机中都使用干气密封，如合成气压缩机、丙烯压缩机，烃压缩机，脱乙烷塔压缩机等。丙烯装置烃压缩机组高、低压缸采用由JohnGrane制造的两级串联干气密封，2010年8月投入使用，至2014年5月运行达到45个月，未出现任何异常。2014年5月对高、低压缸干气密封进行下线检查，各干气密封外观检查完好。之后，高压缸更换备用干气密封，低压缸的干气密封继续使用，安装后高、低压缸4台干气密封均试车运行正常。4.干气密封拆卸方法干气密封拆卸是将干气密封从机组密封腔体内拆出的过程，由于干气密封与转子和密封腔体之间均有严格的相对位置要求以及一些定位装置，拆卸前将转子定位，拆卸时记录干气密封与转子和腔体之间的相对位置，拆卸定位装置后用专用工具将干气密封拉出。具体步骤如下：4.1干气密封拆卸前准备工作（1）在压缩机驱动端安装转子轴向定位装置，将转子推至主推力侧，然后盘动压缩机转子，将转子轴头标记转到最上方。便于后续干气密封的安装。（2）用胶带将转子外漏部分缠住，以免划伤划伤干气密封内部密封圈。（3）在密封腔体上选择基准面测量干气密封端面与密封腔体基准面的距离，并记录测量位置与测量数据。轴头标记转子定位装置4.2专用工具安装（1）安装干气密封拆装盘，均匀紧固拆装盘螺栓。测量干气密封拆装盘端面与密封腔体端面的距离，并记录测量数据。安装好拆装盘干气密封拆装盘（2）安装干气密封拆装导向杆，安装干气密封拆装专用工具。将专用工具端面与干气密封贴紧，测量干气密封拆装工具端面与密封腔体端面的距离，并记录测量位置及测量数据。主要是为干气密封安装时作为参考，由于安装时不能直接测量检查干气密封是否安装到位，只能通过间接测量安装工具的方式检查。为安装提供方便。项目测量数据干气密封端面与密封腔体端面距离151.00mm干气密封拆装盘端面与密封腔体端面距离120.90干气密封拆装工具端面与密封腔体端面距离106.10干气密封拆卸数据表（3）将专业工具抽出，在导向杆上安装定距套，然后将专用工具安装。（4）安装抬轴工具，将转子抬起.30-0.45mm。抬轴量不得大于内部迷宫密封间隙。导向杆定距套专用工具4.3干气密封拆卸（1）均匀拧紧两侧拉杆螺母，使干气密封被缓慢拉出密封腔体。当干气密封拆装盘端面与专用工具端面靠近时，安装螺栓将干气密封专用工具与干气密...
