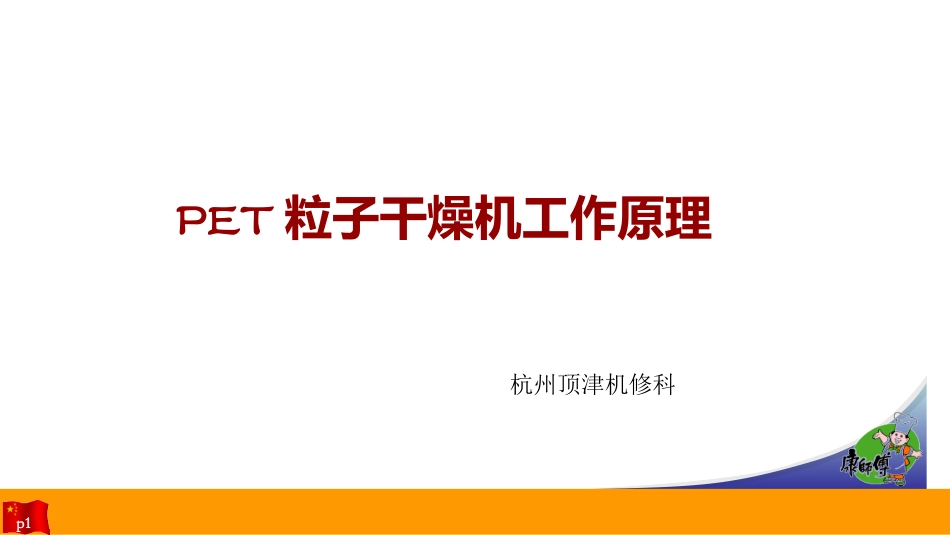

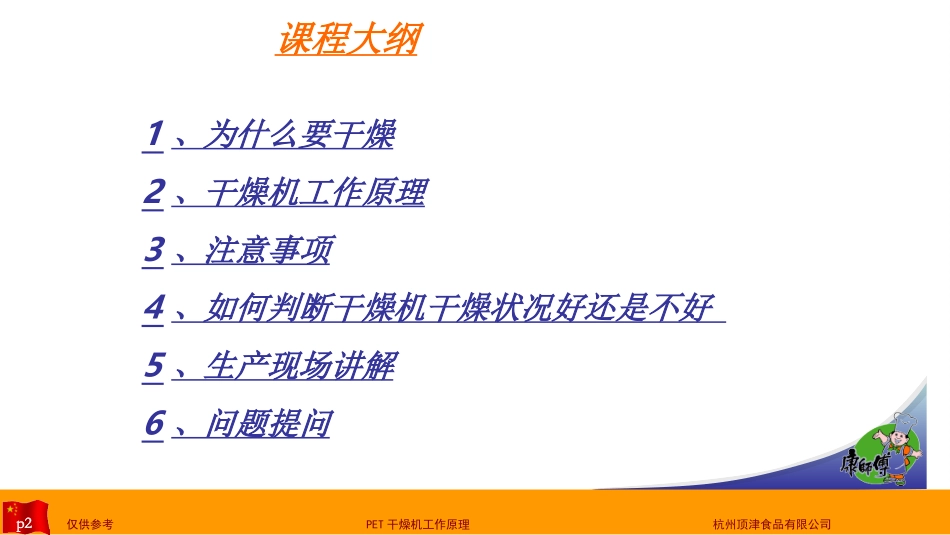

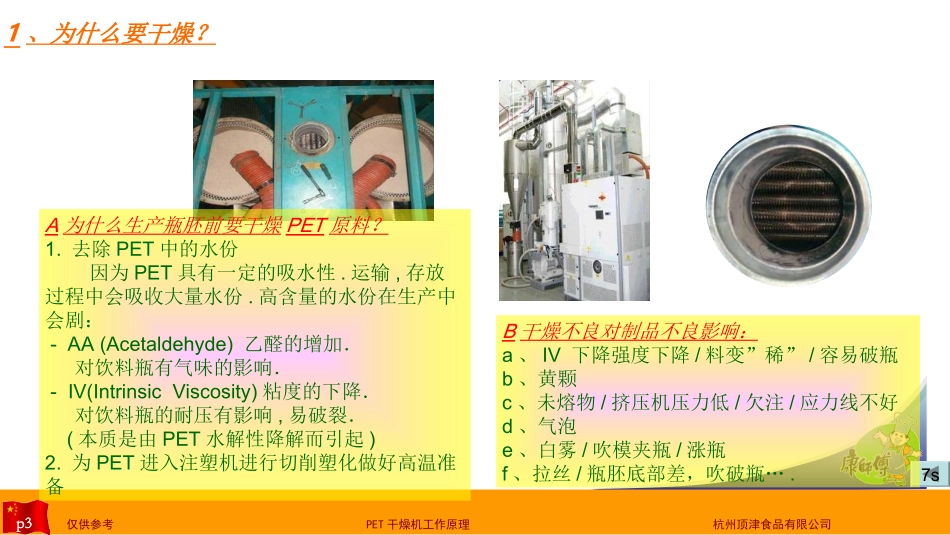

1仅供参考PET干燥机工作原理杭州顶津食品有限公司PET粒子干燥机工作原理p1p1杭州顶津机修科2仅供参考PET干燥机工作原理杭州顶津食品有限公司课程大纲1、为什么要干燥2、干燥机工作原理3、注意事项4、如何判断干燥机干燥状况好还是不好5、生产现场讲解6、问题提问p23仅供参考PET干燥机工作原理杭州顶津食品有限公司p37sA为什么生产瓶胚前要干燥PET原料？1.去除PET中的水份因为PET具有一定的吸水性.运输,存放过程中会吸收大量水份.高含量的水份在生产中会剧：-AA(Acetaldehyde)乙醛的增加．对饮料瓶有气味的影响．-IV(IntrinsicViscosity)粘度的下降．对饮料瓶的耐压有影响,易破裂．(本质是由PET水解性降解而引起)2.为PET进入注塑机进行切削塑化做好高温准备B干燥不良对制品不良影响：a、IV下降强度下降/料变”稀”/容易破瓶b、黄颗c、未熔物/挤压机压力低/欠注/应力线不好d、气泡e、白雾/吹模夹瓶/涨瓶f、拉丝/瓶胚底部差，吹破瓶….1、为什么要干燥？4仅供参考PET干燥机工作原理杭州顶津食品有限公司C干燥的程度1.干燥后的理想含水量大约在:10to40ppm(+/-10ppm),即0.001-0.004%瓶胚理想的IV降为小于0.03(含水量为25%),最大不超过0.06.2.干燥过度同样会加剧：-AA(Acetaldehyde)乙醛的增加．IV(IntrinsicViscosity)粘度的下降．(本质是由PET氧化性降解而引起)p4显微镜下的塑料颗粒瓶胚加工对粘度降的要求:在合适的干燥和加工条件下，粘度降应控制0.02~0.03dl/g。粘度降的增大，导致结晶速度提高，影响透明度。影响瓶的力学性能，特别是压力瓶。D干燥原料的吸水特性1.相对湿度为80%时,则5分钟即可由干燥原料变为50PPM含水量.2.相对湿度为30%时,则需13分钟.3.相对湿度为15%时则需很长时间PET吸水率:温度25,℃相对湿度65%，一星期含水0.4%；温度25,℃浸水中，一星期含水0.5~0.8%5仅供参考PET干燥机工作原理杭州顶津食品有限公司关于干燥机干燥原理，需要熟悉三个阶段（过程）：循环阶段对PET加热、除湿；分子筛再生加热循环阶段；分子筛再生冷却循环阶段（之后等待塔的切换）；2、干燥机工作原理p56仅供参考PET干燥机工作原理杭州顶津食品有限公司160/170℃+20/+40mbar-20/-40mbar一级冷却50/70℃二级冷却30/50℃-10/-20mbar70/120℃潮湿空气50/70℃70℃160/180℃40/80mbarp6干燥原理示意图7仅供参考PET干燥机工作原理杭州顶津食品有限公司回气BT8低于干燥温度40~80℃当回气的温度超过BT8设定（125-145℃，MAX，150℃）2分钟时，PLC会停止一台鼓风机，停止一半加热器，过程空气流量下降（当回气温度比设定低5℃时结束）BT3低于干燥温度10~40℃，只读ST5在干燥时经过一次冷却后的温度不能超过80℃再生风机前的温度（经过小气缸）温度安全保护ST6不能超过80℃锥部温度BT9低于干燥温度10~20℃BT5、6在再生加热一般270~300℃，安全保护ST3、4不超过400℃；再生冷却结束可以达到40℃BT7在再生加热时由60升到230℃；在再生冷却结束为70~90℃，等待阶段一般50~70℃干燥加热温度一般由加热的过程空气温度BT2检测在160~180℃，BT1为其安全保护温度，一般比加热设定值高10~15℃；加热箱安全保护ST2不能超过250℃露点实际值比设定值高5℃时给出警告信息过程风机停机：锥部温度BT9在低于130℃，再过15分钟后停止控制气缸杆伸出SQ1：左塔在干燥，右塔在再生控制气缸杆进入SQ2：右塔在干燥，左塔在再生再生控制气缸：1位再生加热、2位再生冷却意大利语：左Sinistra右DestraBT10检测过程空气在冷却后的温度，一般45℃，控制冷却水电磁阀安全ST5p7需要了解左右塔、温度检测点、参数及其意义8仅供参考PET干燥机工作原理杭州顶津食品有限公司干燥原理三个阶段之一DehumidificationPET的干燥、除湿1.工作原理：1.1来自PET料斗的湿热空气（约70~120℃）首先经过位于料斗出口的除湿流程主过器FT进行过滤。然后，穿过位于干燥机入口的二级流程过滤器FP（此段气管不需要保温）。1.2潮湿空气经过滤后穿过热交换器SCP1（热交换器内：冰水温度：10~12℃；冰水压力：4~5bar），冷却至适当温度（60~80℃）。之后，鼓风机M1、M1/2将处理过的潮湿空气送到热交换器SCP2（热交换器内：冰...
