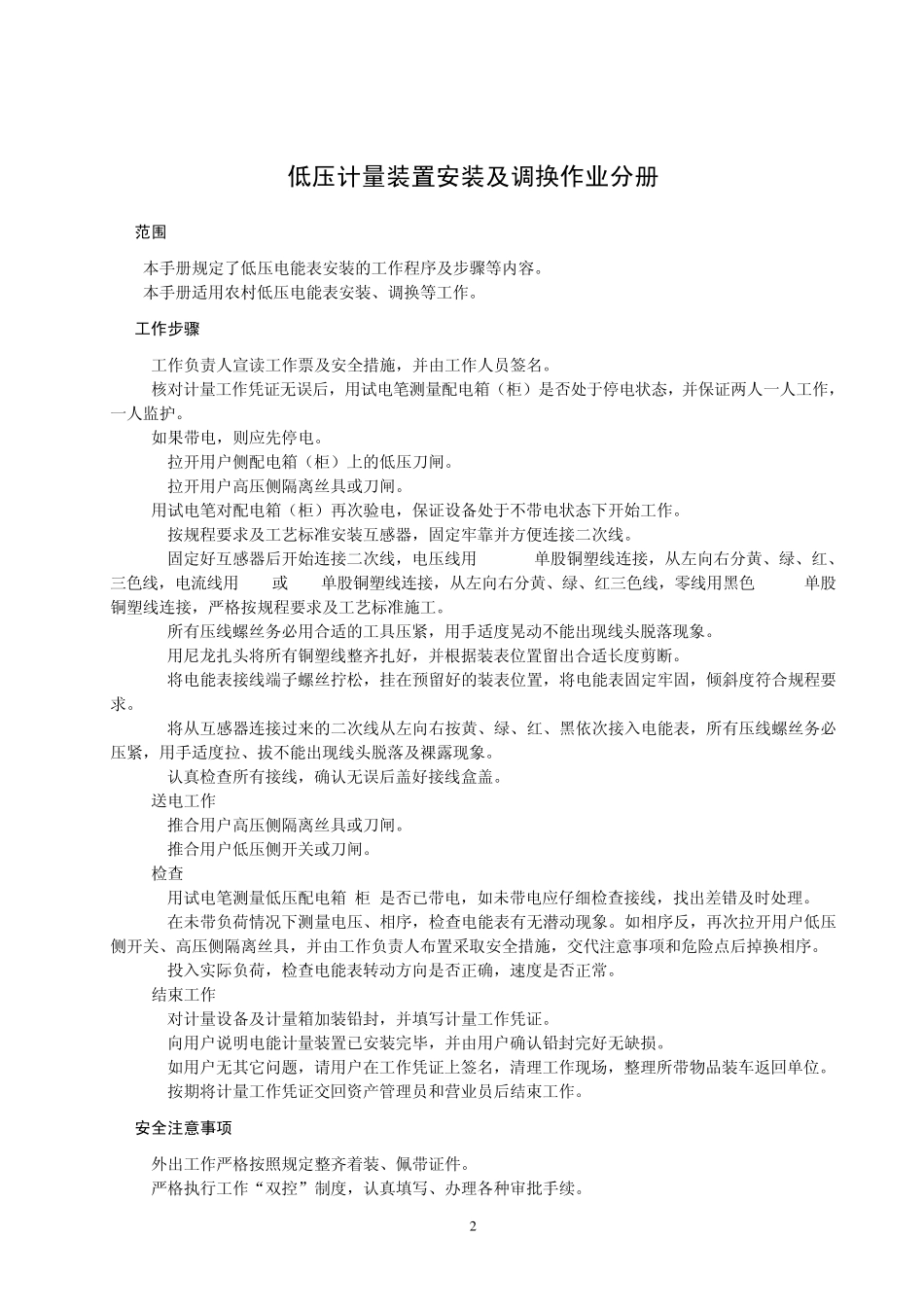

农配网0.4KV现场检修标准化作业部分_第2页
2/31

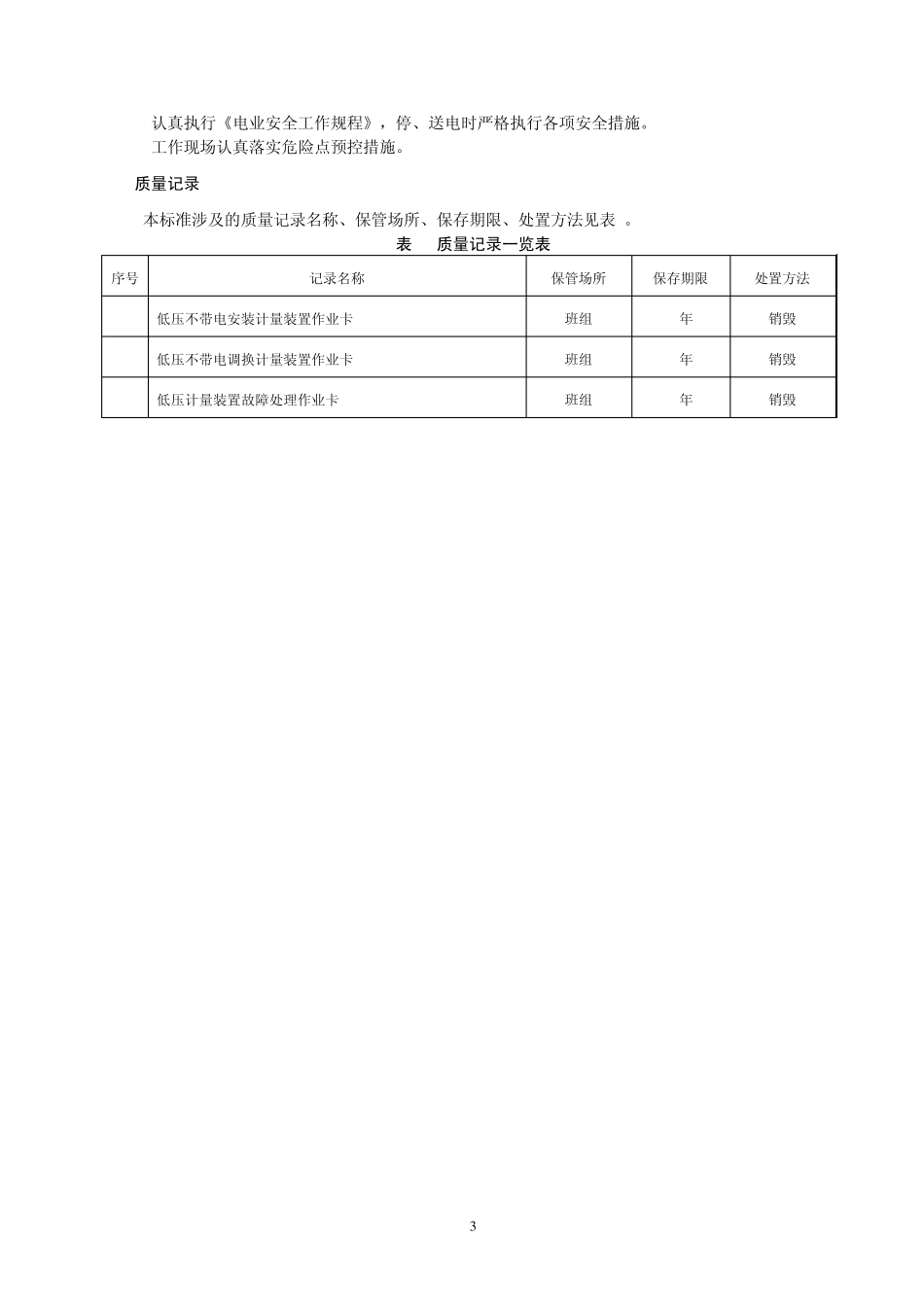

农配网0.4KV现场检修标准化作业部分_第3页
3/31
1 第四部分 农配网0.4KV现场检修标准化作业部分 2 低压计量装置安装及调换作业分册 1 范围 本手册规定了低压电能表安装的工作程序及步骤等内容。 本手册适用农村低压电能表安装、调换等工作。 2 工作步骤 2.1 工作负责人宣读工作票及安全措施,并由工作人员签名。 2.2 核对计量工作凭证无误后,用试电笔测量配电箱(柜)是否处于停电状态,并保证两人一人工作,一人监护。 2.3 如果带电,则应先停电。 2.3.1 拉开用户侧配电箱(柜)上的低压刀闸。 2.3.2 拉开用户高压侧隔离丝具或刀闸。 2.4 用试电笔对配电箱(柜)再次验电,保证设备处于不带电状态下开始工作。 2.4.1 按规程要求及工艺标准安装互感器,固定牢靠并方便连接二次线。 2.4.2 固定好互感器后开始连接二次线,电压线用 2.5 mm单股铜塑线连接,从左向右分黄、绿、红、三色线,电流线用 2.5或 4mm单股铜塑线连接,从左向右分黄、绿、红三色线,零线用黑色2.5mm单股铜塑线连接,严格按规程要求及工艺标准施工。 2.4.3 所有压线螺丝务必用合适的工具压紧,用手适度晃动不能出现线头脱落现象。 2.4.4 用尼龙扎头将所有铜塑线整齐扎好,并根据装表位置留出合适长度剪断。 2.4.5 将电能表接线端子螺丝拧松,挂在预留好的装表位置,将电能表固定牢固,倾斜度符合规程要求。 2.4.6 将从互感器连接过来的二次线从左向右按黄、绿、红、黑依次接入电能表,所有压线螺丝务必压紧,用手适度拉、拔不能出现线头脱落及裸露现象。 2.4.7 认真检查所有接线,确认无误后盖好接线盒盖。 2.5 送电工作 2.5.1 推合用户高压侧隔离丝具或刀闸。 2.5.2 推合用户低压侧开关或刀闸。 2.6 检查 2.6.1 用试电笔测量低压配电箱(柜)是否已带电,如未带电应仔细检查接线,找出差错及时处理。 2.6.2 在未带负荷情况下测量电压、相序,检查电能表有无潜动现象。如相序反,再次拉开用户低压侧开关、高压侧隔离丝具,并由工作负责人布置采取安全措施,交代注意事项和危险点后掉换相序。 2.6.3 投入实际负荷,检查电能表转动方向是否正确,速度是否正常。 2.7 结束工作 2.7.1 对计量设备及计量箱加装铅封,并填写计量工作凭证。 2.7.2 向用户说明电能计量装置已安装完毕,并由用户确认铅封完好无缺损。 2.7.3 如用户无其它问题,请用户在工作凭证上签名,清理工作现场,整理所带物品装车返回单位。 2.7.4 按期将计量工作凭证交回资产管理员和营业员后结束...
