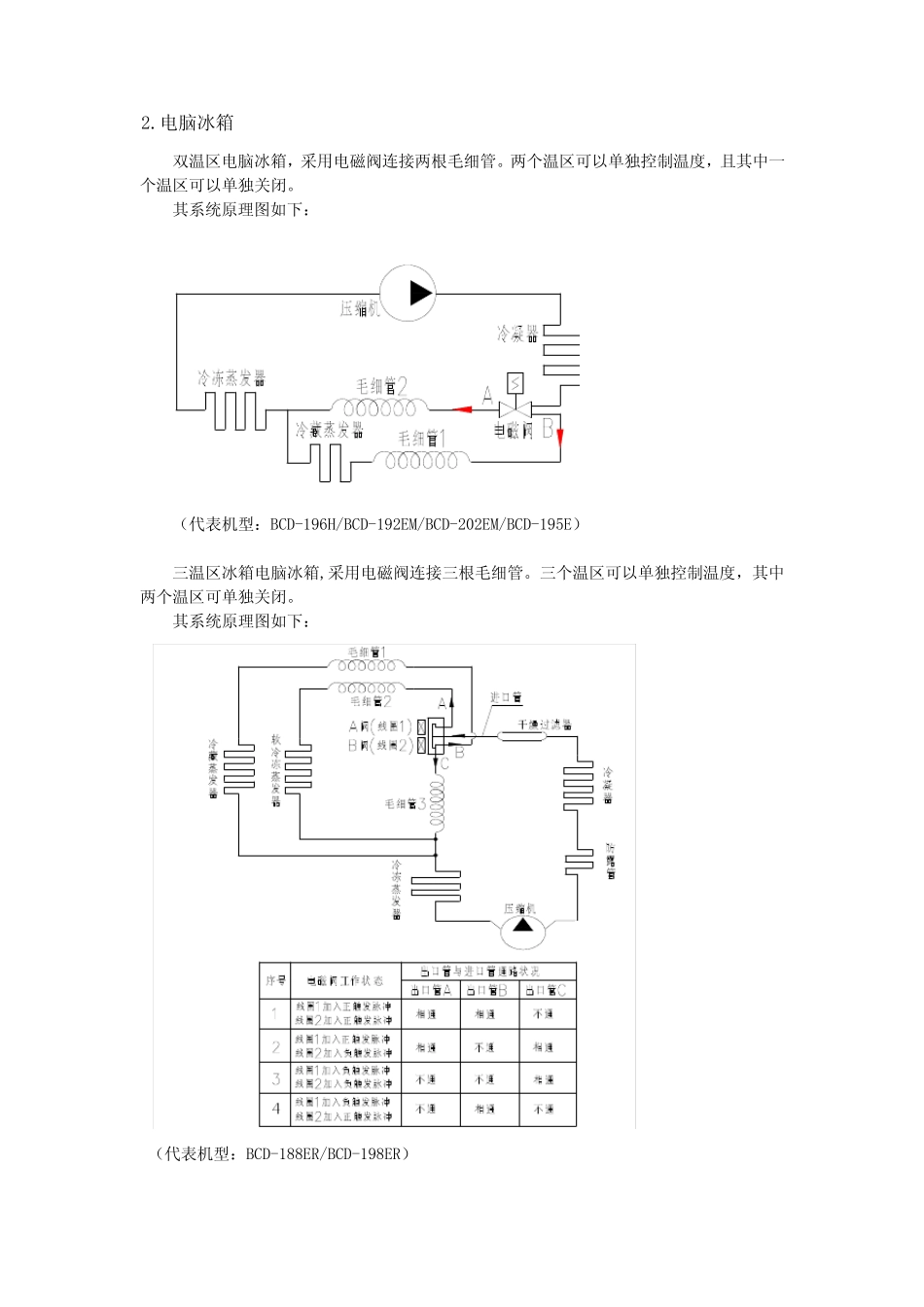

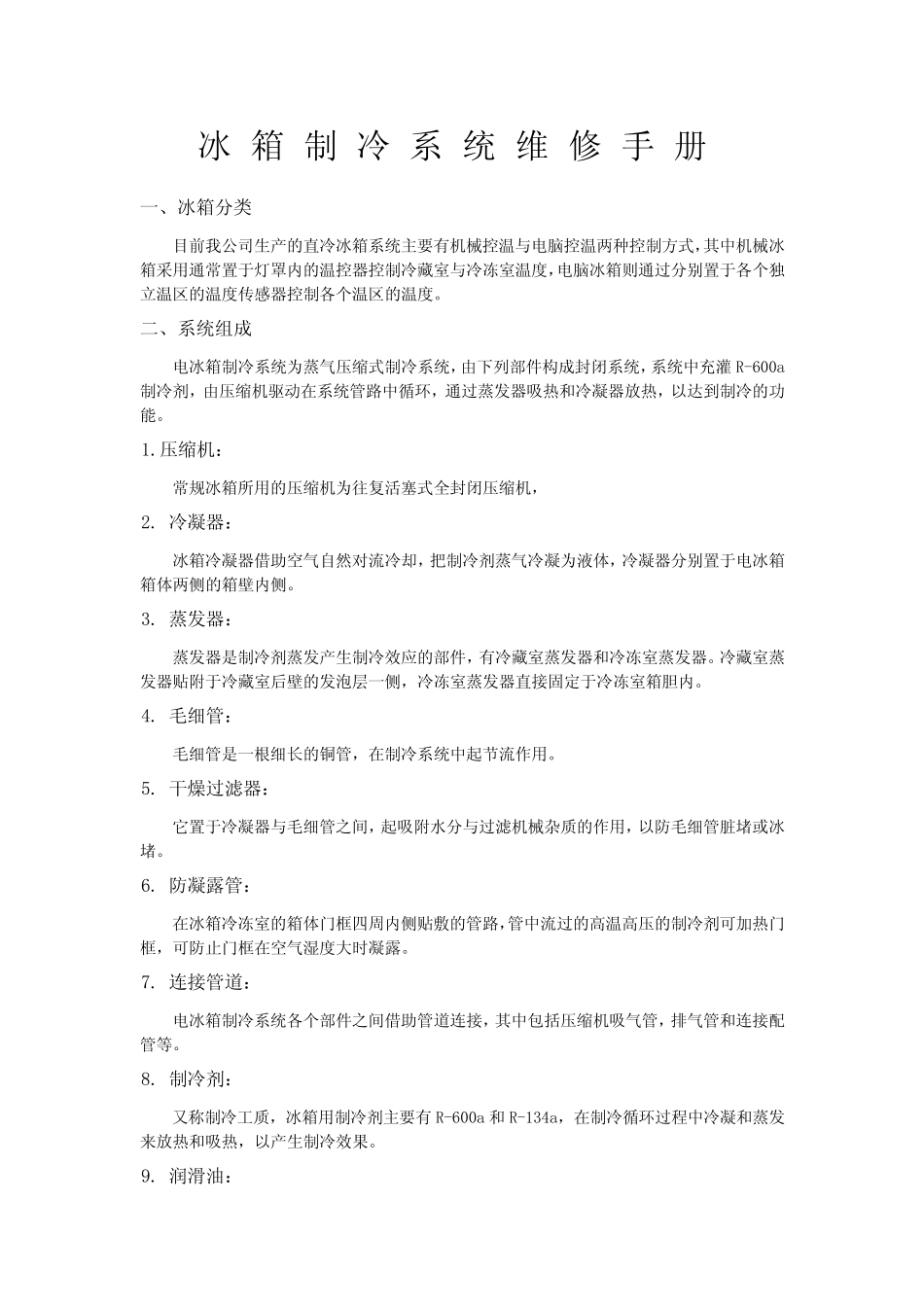

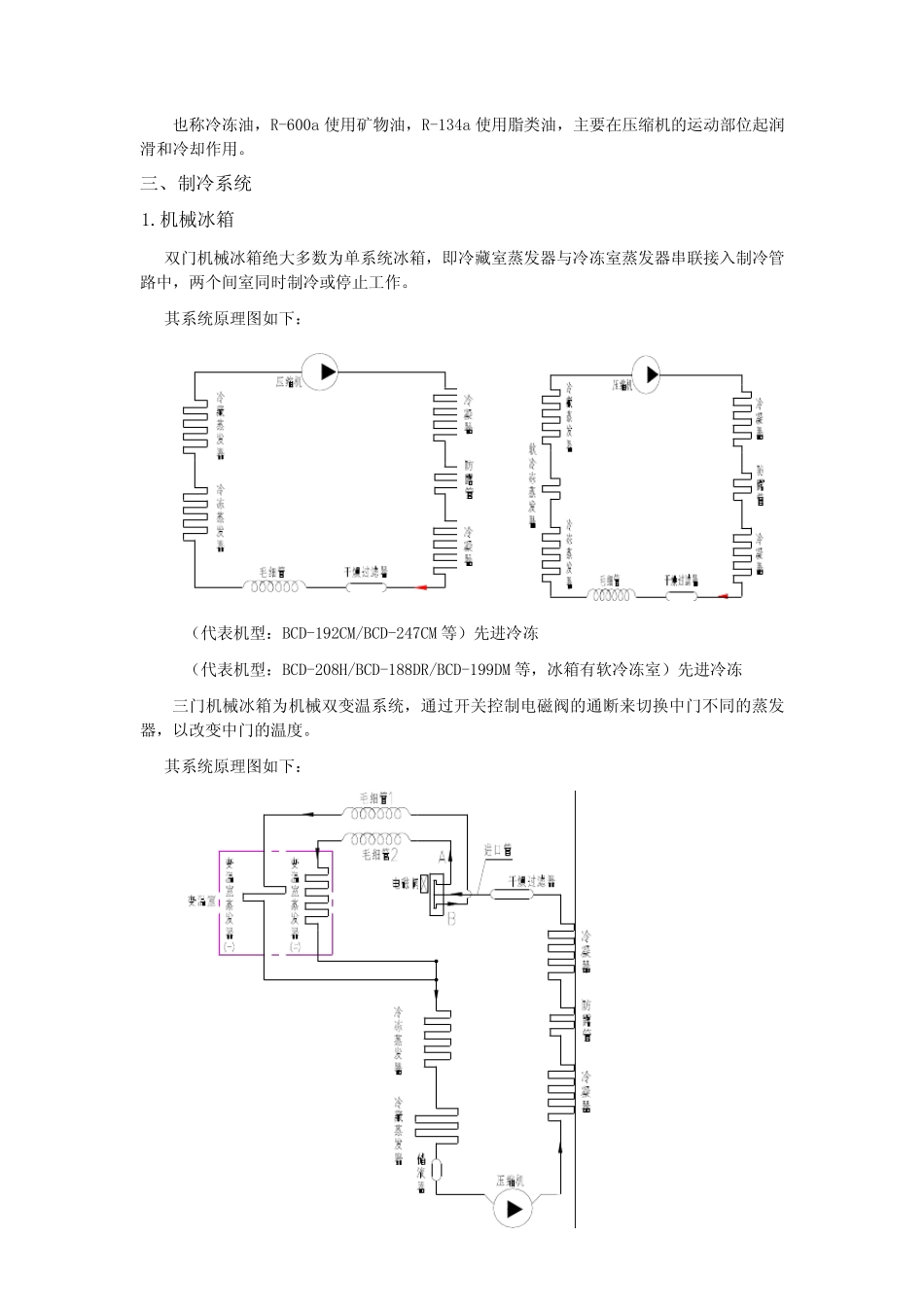

冰箱制冷系统维修手册 一、冰箱分类 目前我公司生产的直冷冰箱系统主要有机械控温与电脑控温两种控制方式，其中机械冰箱采用通常置于灯罩内的温控器控制冷藏室与冷冻室温度，电脑冰箱则通过分别置于各个独立温区的温度传感器控制各个温区的温度。 二、系统组成 电冰箱制冷系统为蒸气压缩式制冷系统，由下列部件构成封闭系统，系统中充灌 R-600a制冷剂，由压缩机驱动在系统管路中循环，通过蒸发器吸热和冷凝器放热，以达到制冷的功能。 1.压缩机： 常规冰箱所用的压缩机为往复活塞式全封闭压缩机， 2. 冷凝器： 冰箱冷凝器借助空气自然对流冷却，把制冷剂蒸气冷凝为液体，冷凝器分别置于电冰箱箱体两侧的箱壁内侧。 3. 蒸发器： 蒸发器是制冷剂蒸发产生制冷效应的部件，有冷藏室蒸发器和冷冻室蒸发器。冷藏室蒸发器贴附于冷藏室后壁的发泡层一侧，冷冻室蒸发器直接固定于冷冻室箱胆内。 4. 毛细管： 毛细管是一根细长的铜管，在制冷系统中起节流作用。 5. 干燥过滤器： 它置于冷凝器与毛细管之间，起吸附水分与过滤机械杂质的作用，以防毛细管脏堵或冰堵。 6. 防凝露管： 在冰箱冷冻室的箱体门框四周 内侧贴敷 的管路，管中流过的高 温高 压的制冷剂可 加 热门框，可 防止 门框在空气湿 度大 时 凝露。 7. 连 接管道 ： 电冰箱制冷系统各个部件之间借助管道 连 接，其中包 括 压缩机吸气管，排 气管和连 接配管等 。 8. 制冷剂： 又 称 制冷工 质，冰箱用制冷剂主要有 R-600a 和 R-134a，在制冷循环过程 中冷凝和蒸发来 放热和吸热，以产生制冷效果 。 9. 润 滑 油 ： 也称冷冻油，R-600a 使用矿物油，R-134a 使用脂类油，主要在压缩机的运动部位起润滑和冷却作用。 三、制冷系统 1.机械冰箱 双门机械冰箱绝大多数为单系统冰箱，即冷藏室蒸发器与冷冻室蒸发器串联接入制冷管路中，两个间室同时制冷或停止工作。 其系统原理图如下： （代表机型：BCD-192CM/BCD-247CM 等）先进冷冻 （代表机型：BCD-208H/BCD-188DR/BCD-199DM 等，冰箱有软冷冻室）先进冷冻 三门机械冰箱为机械双变温系统，通过开关控制电磁阀的通断来切换中门不同的蒸发器，以改变中门的温度。 其系统原理图如下： 2.电脑冰箱 双温区电脑冰箱，采用电磁阀连接两根毛细管。两个温区可以单独控制温度，且其中一个温区可以单独关闭。 其系统原理图如下： （代表机型：BCD-196H/BCD-192EM/BCD-202EM/BCD...
