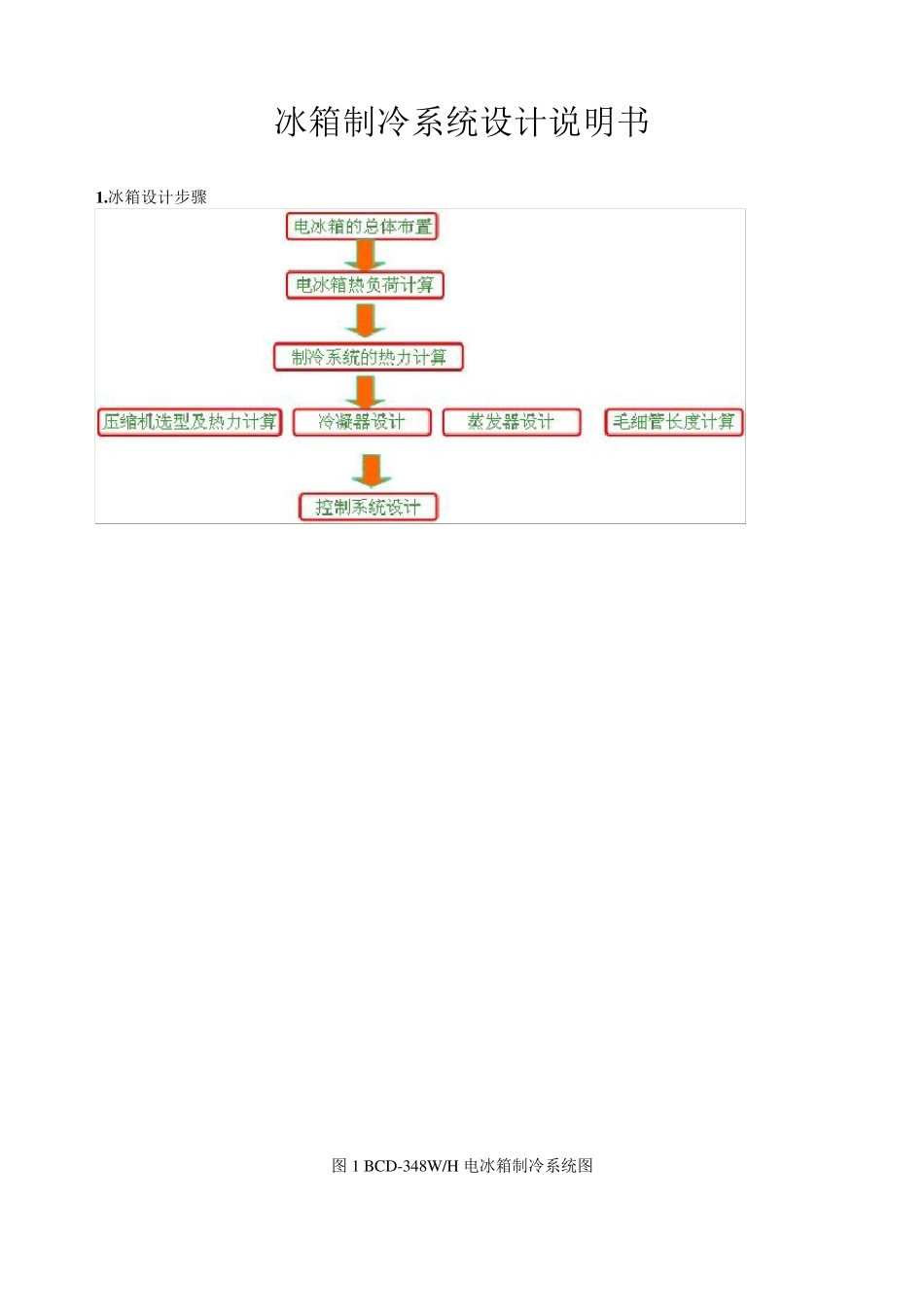

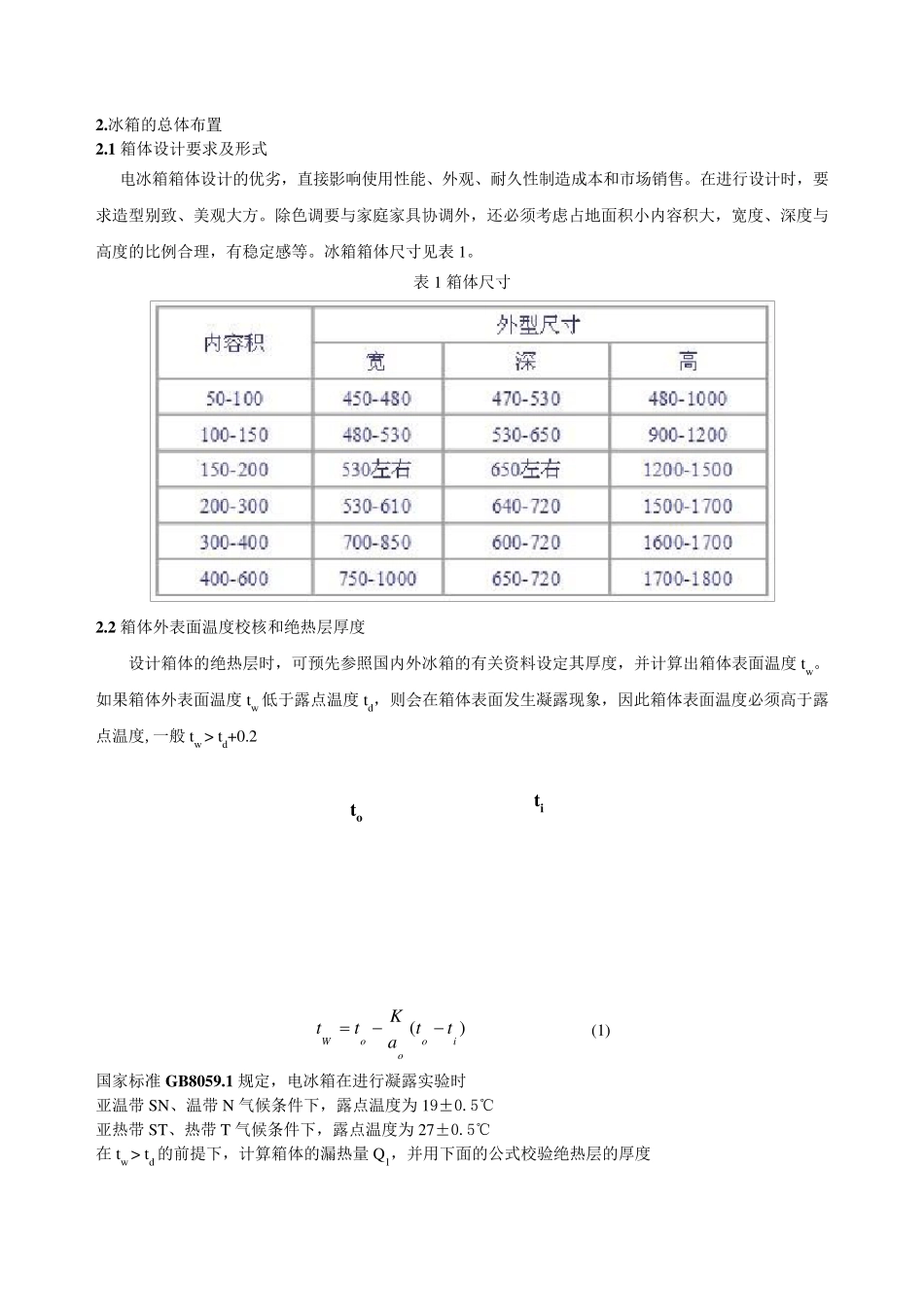

冰箱制冷系统设计说明书 1 .冰箱设计步骤 图 1 BCD-348W /H 电冰箱制冷系统图 2.冰 箱 的 总 体 布 置 2.1 箱 体 设 计 要 求 及 形 式 电 冰 箱 箱 体 设 计 的 优 劣 ， 直 接 影 响 使 用 性 能 、 外 观 、 耐 久 性 制 造 成 本 和 市 场 销 售 。 在 进 行 设 计 时 ， 要求 造 型 别 致 、 美 观 大 方 。 除 色 调 要 与 家 庭 家 具 协 调 外 ， 还 必 须 考 虑 占 地 面 积 小 内 容 积 大 ， 宽 度 、 深 度 与高 度 的 比 例 合 理 ， 有 稳 定 感 等 。 冰 箱 箱 体 尺 寸 见 表 1。 表 1 箱 体 尺 寸 2.2 箱 体 外 表 面 温 度 校 核 和 绝 热 层 厚 度 设 计 箱 体 的 绝 热 层 时 ， 可 预 先 参 照 国 内 外 冰 箱 的 有 关 资 料 设 定 其 厚 度 ， 并 计 算 出 箱 体 表 面 温 度 tw 。如 果 箱 体 外 表 面 温 度 tw 低 于 露 点 温 度 td， 则 会 在 箱 体 表 面 发 生 凝 露 现 象 ， 因 此 箱 体 表 面 温 度 必 须 高 于 露点 温 度 ,一 般 tw > td+0.2 )(ioooWttaKtt (1) 国 家 标 准 GB8059.1 规 定 ， 电 冰 箱 在 进 行 凝 露 实验时 亚温 带SN、 温 带N 气候条件下， 露 点 温 度 为19±0.5℃ 亚热 带ST、 热 带T 气候条件下， 露 点 温 度 为27±0.5℃ 在 tw > td 的 前提下， 计 算 箱 体 的 漏热 量 Q1， 并 用 下面 的 公式 校 验绝 热 层 的 厚 度 to ti 121)(QttAww   (2) 1wt----冰箱外壁温度，℃ 2wt----冰箱内壁温度，℃  -----绝热层导热系数，w /(m.k) A -----传热面积，m2 校验计算的厚度在设定厚度基础上进行修正，反复计算，直到合理为止。 3.冰箱热负荷计算 总热负荷Q =Q 1+Q 2+Q 3 Q 1---- 箱体的漏热量 Q 2---- 门封漏热量 Q 3---- 除露管漏热量 （1）箱体的漏热量Q 1 由于箱体外壳钢板很薄，而其导热系数很大，所以钢板热阻很小，可忽略不计。内胆多用塑料ABS成型，热阻较大，可将其厚度一起计入隔热层，箱体的传热可以看做单层平壁的传热。 )(1iottKAQ (3) (4) 其中：K —— 传热系数，W/m2·℃；...
