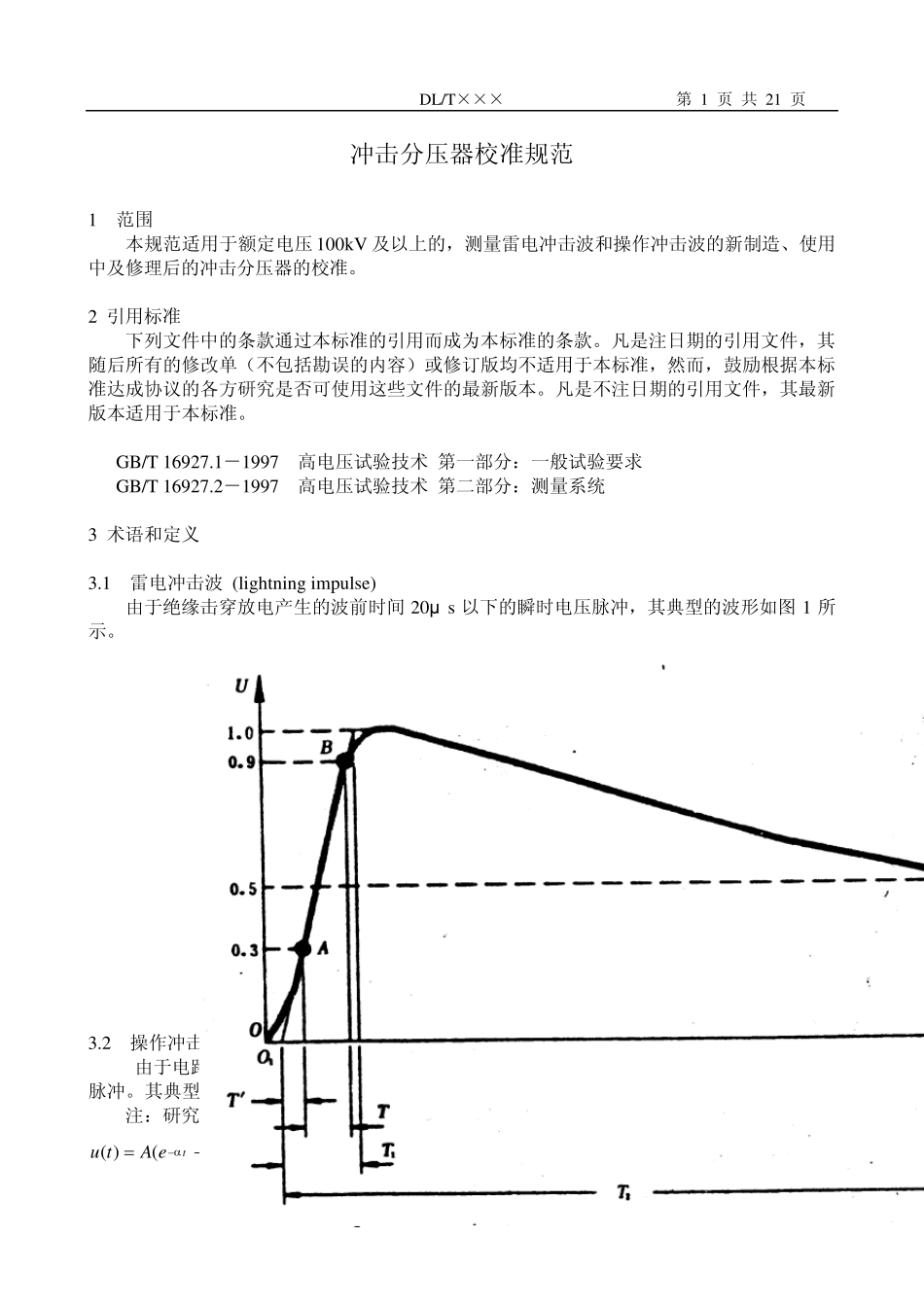

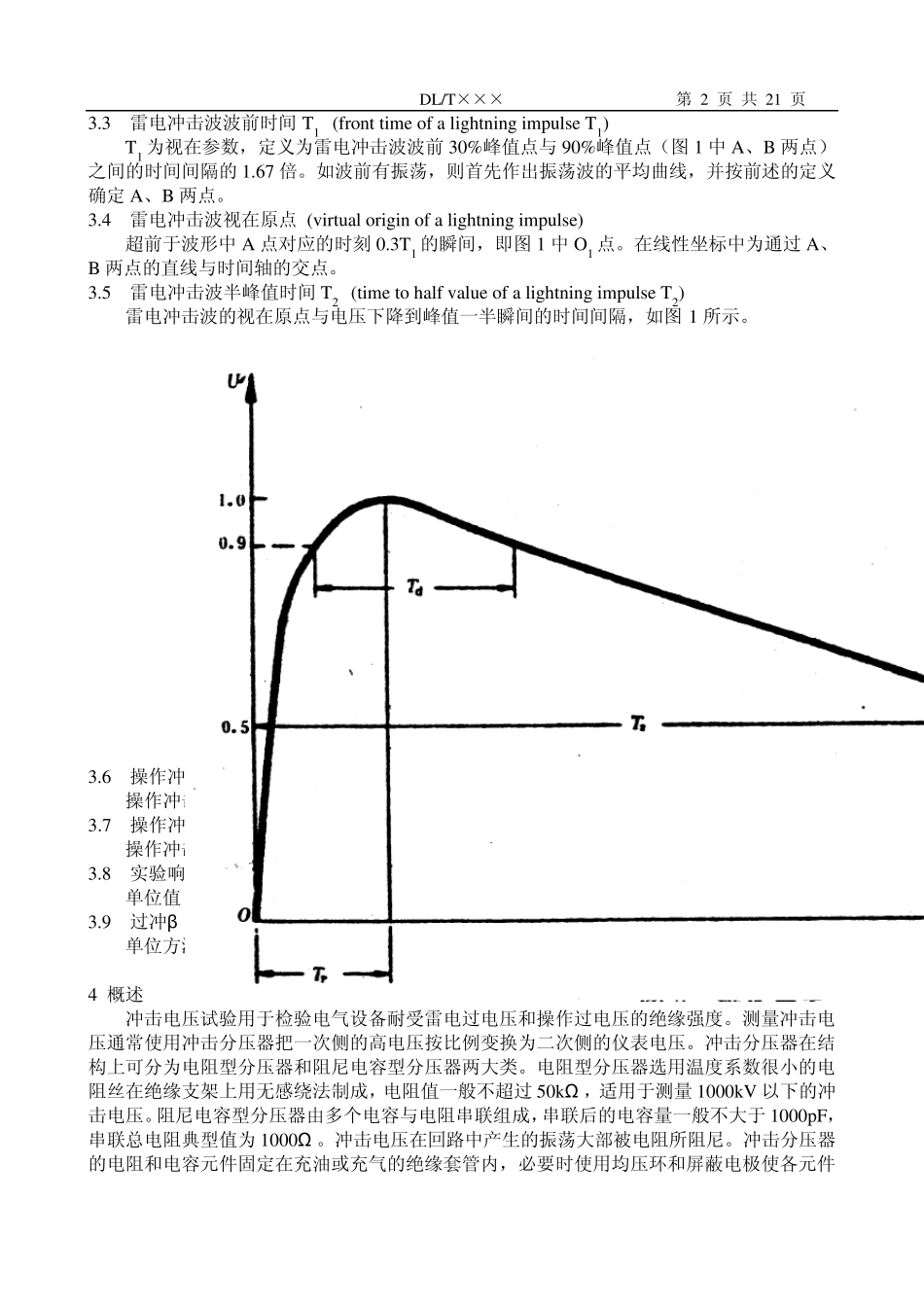

DL/T××× 第 1 页 共 21 页 冲击分压器校准规范 1 范围 本规范适用于额定电压 100kV 及以上的，测量雷电冲击波和操作冲击波的新制造、使用中及修理后的冲击分压器的校准。 2 引用标准 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 16927.1－1997 高电压试验技术 第一部分：一般试验要求 GB/T 16927.2－1997 高电压试验技术 第二部分：测量系统 3 术语和定义 3.1 雷电冲击波 (lightning impulse) 由于绝缘击穿放电产生的波前时间 20μ s 以下的瞬时电压脉冲，其典型的波形如图 1 所示。 图 1 雷电冲击波 3.2 操作冲击波 (sw itching impulse) 由于电路中电流和电压的突然变化(如开关操作)产生的波前时间 20μ s 以上的瞬时电压脉冲。其典型的波形如图 2 所示。 注：研究表明，电力设备承受的冲击电压波形接近双指数波，双指数波的波形曲线为：)()(tteeAtu。 DL/T××× 第 2 页 共 21 页 3.3 雷电冲击波波前时间 T1 (front time of a lightning impulse T1) T1 为视在参数，定义为雷电冲击波波前 30%峰值点与 90%峰值点（图 1 中 A、B 两点）之间的时间间隔的 1.67 倍。如波前有振荡，则首先作出振荡波的平均曲线，并按前述的定义确定 A、B 两点。 3.4 雷电冲击波视在原点 (virtual origin of a lightning impulse) 超前于波形中 A 点对应的时刻 0.3T1 的瞬间，即图 1 中 O1 点。在线性坐标中为通过 A、B 两点的直线与时间轴的交点。 3.5 雷电冲击波半峰值时间 T2 (time to half value of a lightning impulse T2) 雷电冲击波的视在原点与电压下降到峰值一半瞬间的时间间隔，如图 1 所示。 图 2 操作冲击波 3.6 操作冲击波波前时间 Tp ( time to peak of a switching impulse TP) 操作冲击波从实际原点到电压达到峰值瞬间的时间间隔。 3.7 操作冲击波半峰值时间 T2 (time to half value of a switching impulse T2) 操作冲击波从实际原点到到第一次下降至半峰值瞬间的时间间隔。 3.8 实验响应时间 T (experimental response time T) 单位值...
