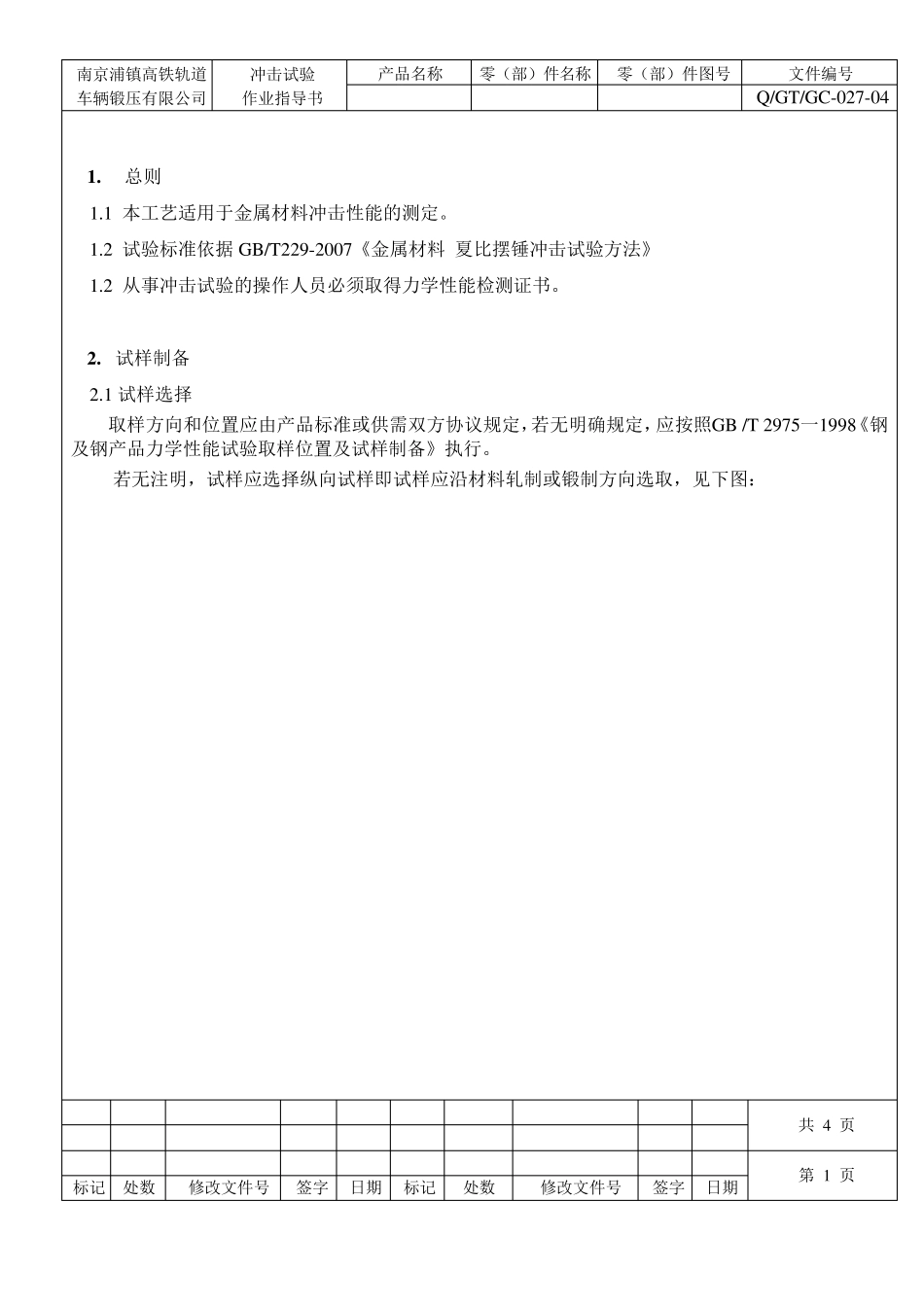

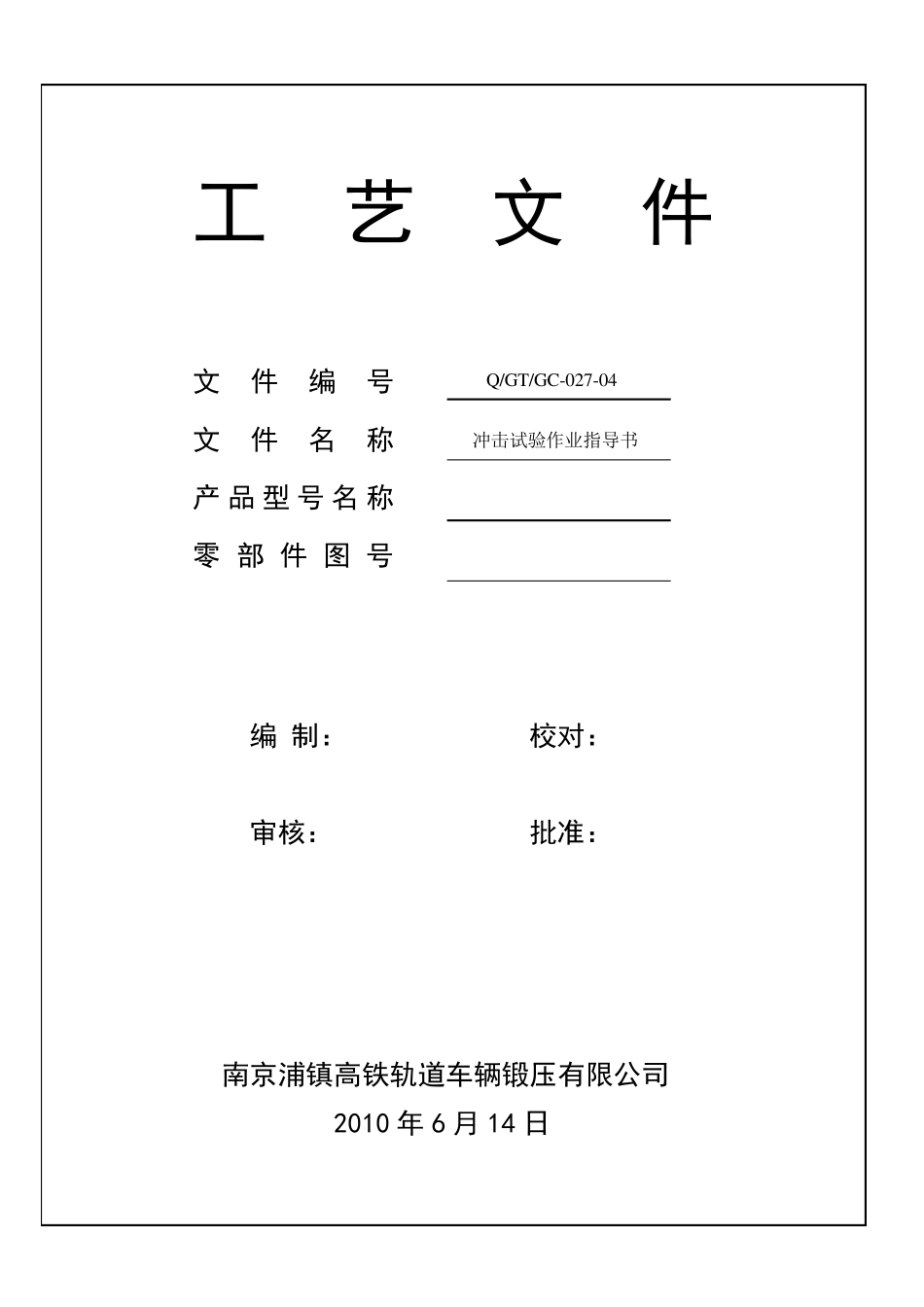

工 艺 文 件 编 制： 校对： 审核： 批准： 南京浦镇高铁轨道车辆锻压有限公司 2010 年6 月14 日 文件编号 文件名称 产 品 型 号名称 零 部 件图 号 Q/GT/GC-027-04 冲击试验作业指导书 南京浦镇高铁轨道 车辆锻压有限公司 冲击试验 作业指导书 产品名称 零（部）件名称 零（部）件图号 文件编号 Q/GT/GC-027-04 1 . 总则 1.1 本工艺适用于金属材料冲击性能的测定。 1.2 试验标准依据 GB/T229-2007《金属材料 夏比摆锤冲击试验方法》 1.2 从事冲击试验的操作人员必须取得力学性能检测证书。 2 . 试样制备 2.1 试样选择 取样方向和位置应由产品标准或供需双方协议规定，若无明确规定，应按照GB /T 2975一1998《钢及钢产品力学性能试验取样位置及试样制备》执行。 若无注明，试样应选择纵向试样即试样应沿材料轧制或锻制方向选取，见下图： 共 4 页 第 1 页 标记 处数 修改文件号 签字 日期 标记 处数 修改文件号 签字 日期 南京浦镇高铁轨道 车辆锻压有限公司 冲击试验 作业指导书 产品名称 零（部）件名称 零（部）件图号 文件编号 Q/GT/GC-027-04 2.2 试样尺寸： 标准尺寸冲击试样长度为55mm，横截面为10×10mm 方形截面。在试样长度中间有V 型或 U 型缺口。如试料不够制备标准尺寸试样，可使用宽度7.5mm、5mm 或 2.5mm 的小尺寸试样。 共 4 页 第 2 页 标记 处数 修改文件号 签字 日期 标记 处数 修改文件号 签字 日期 南京浦镇高铁轨道 车辆锻压有限公司 冲击试验 作业指导书 产品名称 零（部）件名称 零（部）件图号 文件编号 Q/GT/GC-027-04 2.3 缺口制备 根据试验要求，使用CSL-A手动拉床进行缺口加工。对缺口的制备应仔细，以保证缺口根部处没有影响吸收能的加工痕迹；缺口对称面应垂直于试样纵向轴线。尺寸见2.2条款。 V型缺口应有45°夹角，其深度为2mm，底部曲率半径为0.25mm。 U型缺口深度应为2mm或5mm（除非另有规定），底部曲率半径为1mm。 使用CSL-A手动拉床更换刀具后或试样缺口检查不合格时，需重新调整夹钳，以保证试样缺口的深浅合格。 2.3 缺口检查 使用CST-50 型冲击试样投影仪进行检查。 接通电源后，将被测试样放在工作台上，转动工作台升降手轮，调焦至影像清晰，再调整圆工作台和纵、横向调节手轮，使得试样缺口投影图像与标准尺寸图对比，投影全部位于标准尺寸图公差内的判定为合格。 2...
