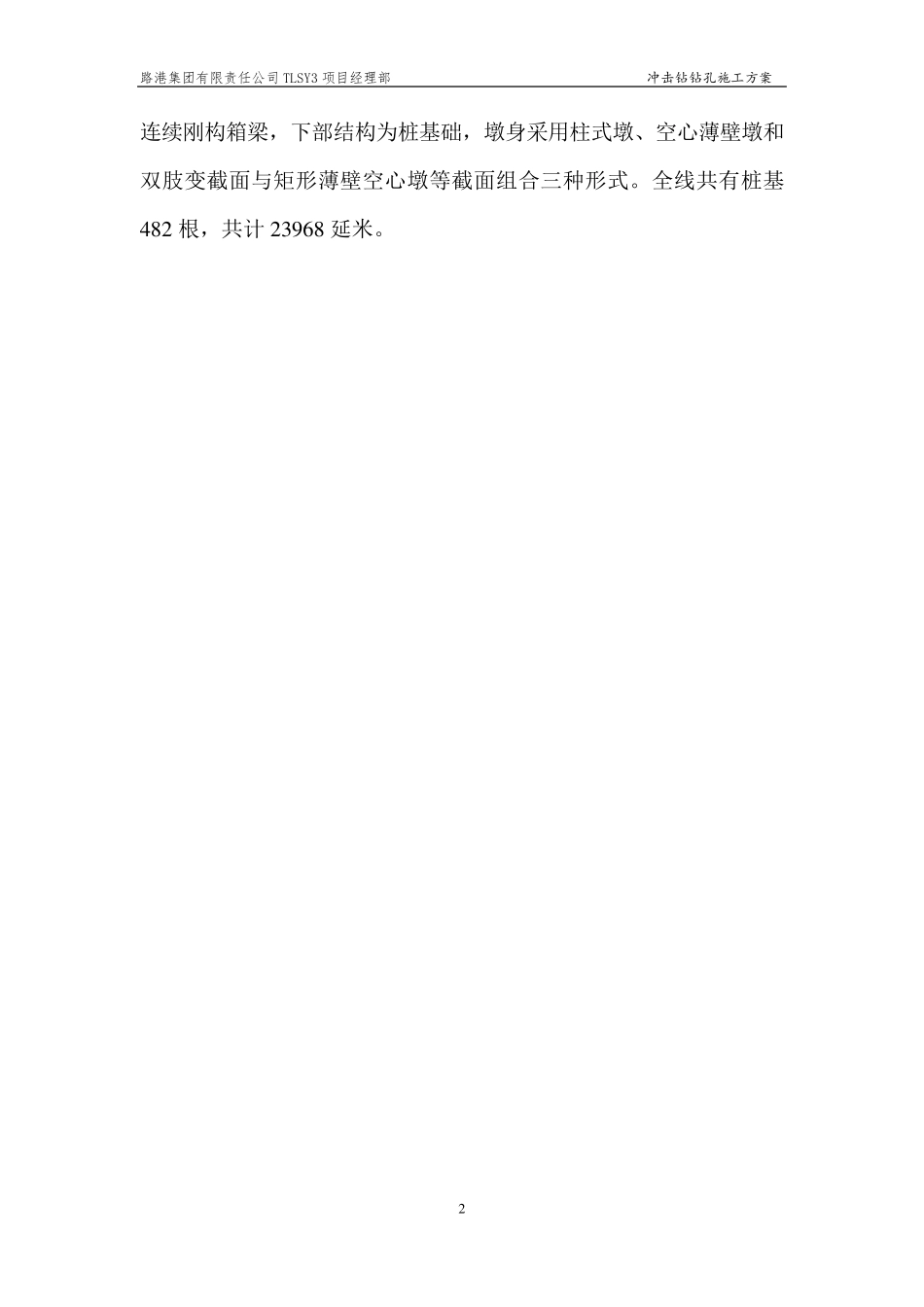

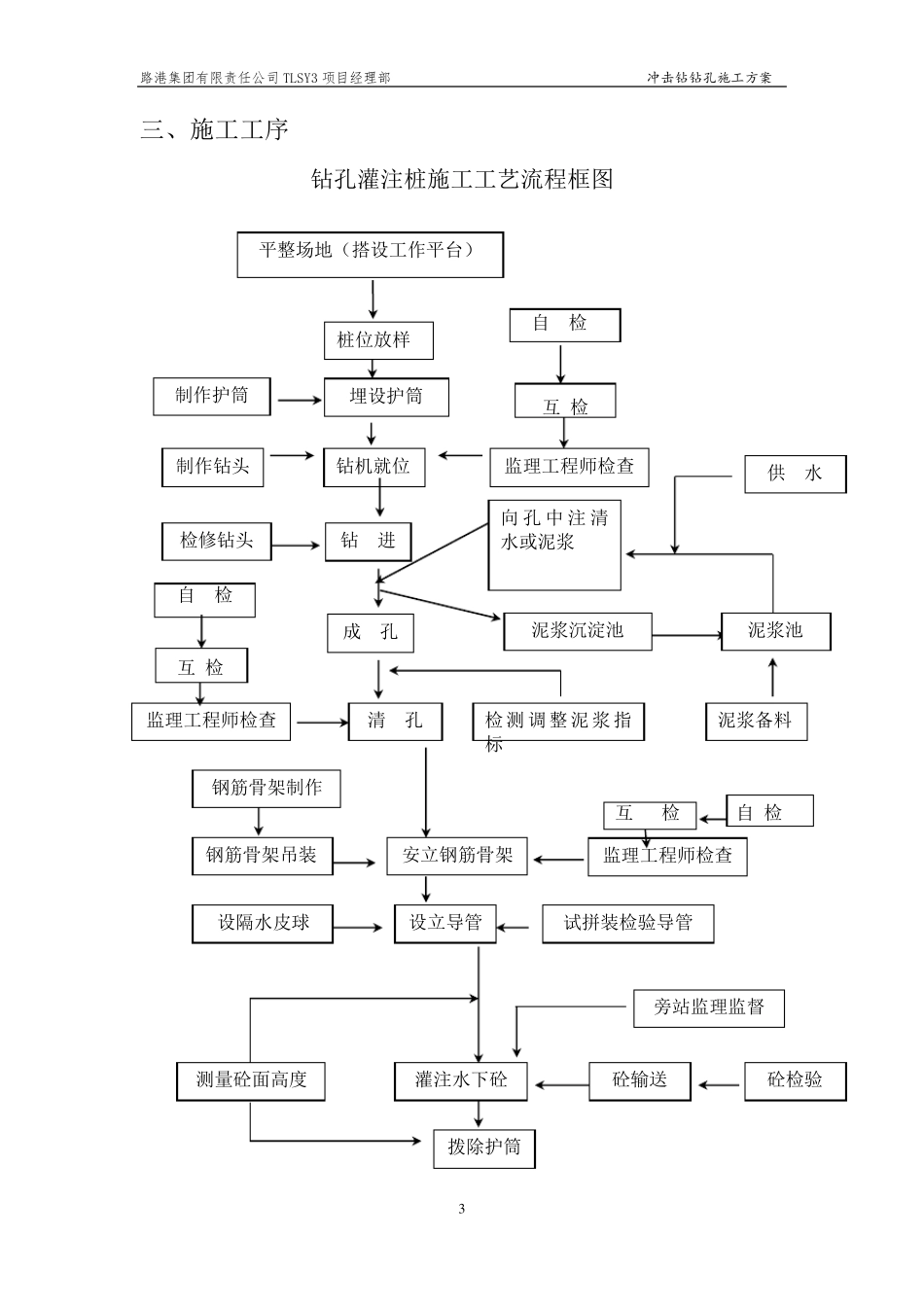

路港集团有限责任公司 TLSY3 项目经理部 冲击钻钻孔施工方案 1 一、编制依据及目的 1、《公路工程技术标准》JTG B01-2014 2、《公路桥涵施工技术规范》JTG/T F50-2011 3、《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004 4、《公路工程质量检验评定标准》JTG F80/1—2004 5、《施工图设计文件》 二、工程概况 本合同段路线起点位于合水县板桥乡西庄北侧（K190+450）,终点位于合水县吉岘乡黄家寨子村东北侧（K204+200）。路线自起点开始，向南偏东展线，于定祥庙西侧设置分离立交下桥改建后的定祥路，于王家庙自然村西侧设置合水服务区，路线继续向南前行，于碑子沟圈、社公台、马洼村东侧经过，至司家洼处到达马莲河大桥小桩号侧桥台，特大桥由西北向东南依次跨越马莲河、段家川，至合水塬郭北咀处到达大桩号侧桥台；然后路线稍向东偏，于西华池镇郭家咀与吉岘乡杏儿咀之间设置大桥跨越郭家沟，之后到达本段终点。 本合同段是银川-百色高速公路（G69）甜水堡至庆城至罗儿沟圈段的一部分，位于庆阳地区的合水县，其中涉及板桥乡，西华池镇，吉岘乡。本工程设计为 双 向四 车 道 高速公路，路基 宽 为25.5 米 ，设计行车 速度 80km /h。本标段起讫 里 程为 K190+450～ K204+000，全 长13.751592 公里 。全 线共 有 桥梁 3331.5m /3 座 ，其中特大桥2573.5m /1座 ，大桥758m /2 座 。桥梁 上 部结 构 为 预应力混凝土40 米 连 续箱 梁 和路港集团有限责任公司 TLSY3 项目经理部 冲击钻钻孔施工方案 2 连续刚构箱梁，下部结构为桩基础，墩身采用柱式墩、空心薄壁墩和双肢变截面与矩形薄壁空心墩等截面组合三种形式。全线共有桩基4 8 2 根，共计 2 3 9 6 8 延米。 路港集团有限责任公司 TLSY3 项目经理部 冲击钻钻孔施工方案 3 制作护筒 埋设护筒 平整场地（搭设工作平台） 桩位放样 钻机就位 制作钻头 监理工程师检查 向孔中注清水或泥浆 检修钻头 钻 进 泥浆沉淀池 泥浆池 供 水 成 孔 监理工程师检查 清 孔 检测调整泥浆指标泥浆备料 钢筋骨架制作 钢筋骨架吊装 安立钢筋骨架 设隔水皮球 设立导管 试拼装检验导管 监理工程师检查 测量砼面高度 灌注水下砼 砼输送 砼检验 拨除护筒 旁站监理监督 三、施工工序 钻孔灌注桩施工工艺流程框图 自 检 互 检 自 检 互 检 互 检 自 检 路港集团有限责任公司 TLS...
