冲击钻钻孔灌注桩施工工艺VIP免费

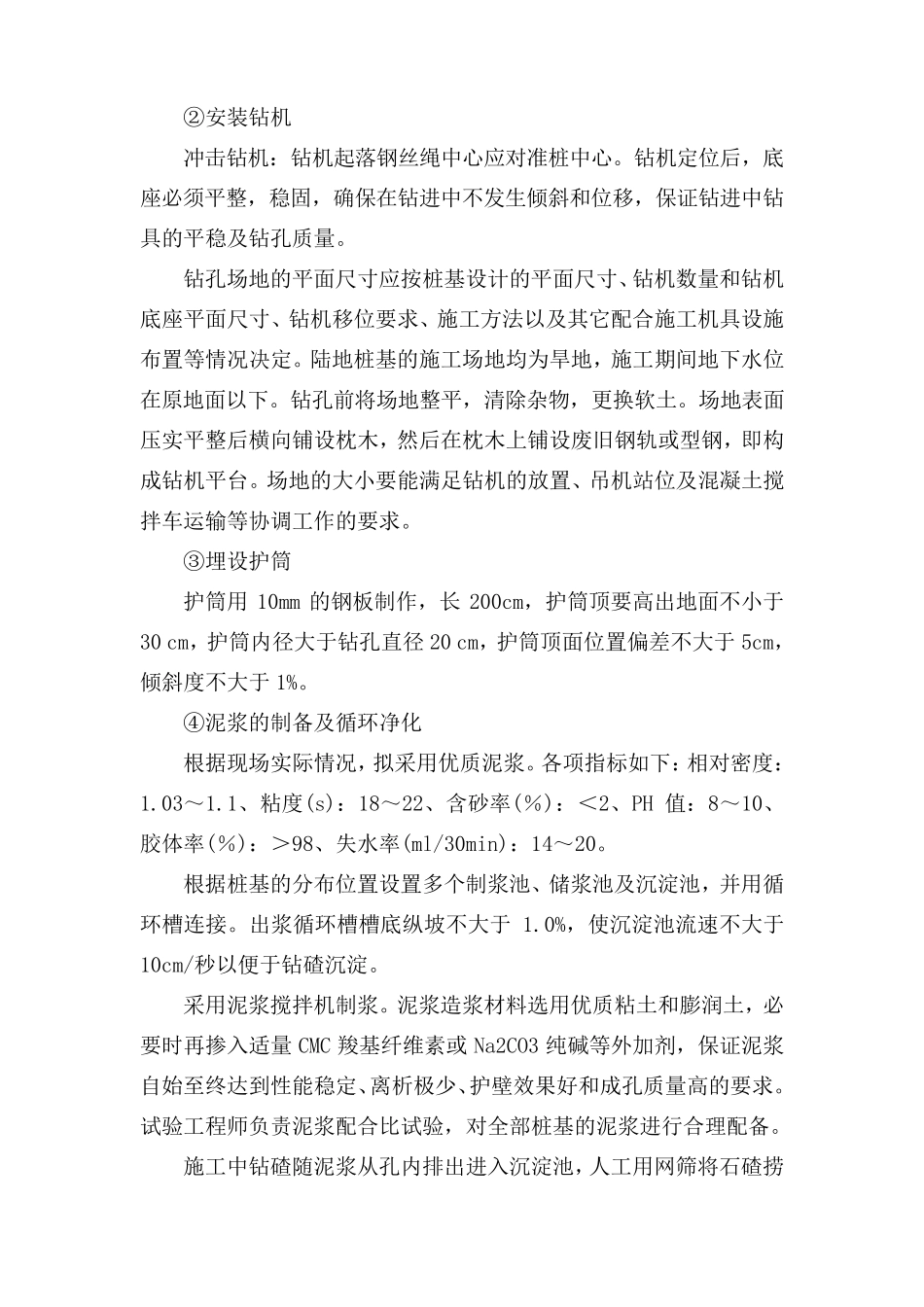

1. 钻孔灌注桩 钻孔桩基础施工将根据现场实际地质情况采用不同的成孔方法，当地质情况为岩层、卵砾石较大的地层时，采用冲击钻机钻孔；汽车吊机安装钢筋笼和导管，混凝土由混凝土搅拌站集中拌制供应，混凝土搅拌车运输灌注水下混凝土。 1) 施工工艺流程 流程图见 “图3.3-3 钻孔桩施工工艺流程图(冲击钻)”。 2) 施工方法 (1)桩基础 ①场地准备 护筒内存储泥浆使其高出地面或施工水位至少 0.5m，防止钻孔过程中由于孔内压力小于孔外压力而导致坍孔。 图3.3-3 钻孔桩施工工艺流程图（冲击钻） 成桩质量检下道工序 施工准备 平整场地 桩位放样 埋设护筒 钻机就位 钻 进 清 孔 检查成孔质下钢筋笼 下导管 孔内注泥泥浆沉淀泥浆备料 泥浆池 拼装导管检查 安装导管 检查沉渣厚水下砼灌注 拔除护筒 砼制备输送 检查砼质量及砼面标高制作检查试件 ②安装钻机 冲击钻机：钻机起落钢丝绳中心应对准桩中心。钻机定位后，底座必须平整，稳固，确保在钻进中不发生倾斜和位移，保证钻进中钻具的平稳及钻孔质量。 钻孔场地的平面尺寸应按桩基设计的平面尺寸、钻机数量和钻机底座平面尺寸、钻机移位要求、施工方法以及其它配合施工机具设施布置等情况决定。陆地桩基的施工场地均为旱地，施工期间地下水位在原地面以下。钻孔前将场地整平，清除杂物，更换软土。场地表面压实平整后横向铺设枕木，然后在枕木上铺设废旧钢轨或型钢，即构成钻机平台。场地的大小要能满足钻机的放置、吊机站位及混凝土搅拌车运输等协调工作的要求。 ③埋设护筒 护筒用10mm 的钢板制作，长200cm，护筒顶要高出地面不小于30 cm，护筒内径大于钻孔直径20 cm，护筒顶面位置偏差不大于5cm，倾斜度不大于1%。 ④泥浆的制备及循环净化 根 据 现 场实际 情况，拟 采 用优 质泥浆。各 项 指 标 如 下：相 对密 度：1.03～ 1.1、粘 度(s)：18～ 22、含 砂 率 (％ )：＜ 2、PH 值 ：8～ 10、胶 体 率 (％ )：＞ 98、失 水率 (ml/30min)：14～ 20。 根 据 桩基的分 布位置设置多 个 制浆池 、储 浆池 及沉 淀 池 ，并 用循环槽 连 接 。出浆循环槽 槽 底纵 坡 不大于1.0%，使 沉 淀 池 流 速 不大于10cm/秒 以便 于钻碴 沉 淀 。 采 用泥浆搅拌机制浆。泥浆造 浆材 料 选 用优 质粘 土和膨 润 土，必要时 再 掺 入 适 量 CMC 羧 基纤 维 素 或 Na2CO3 纯 碱...
