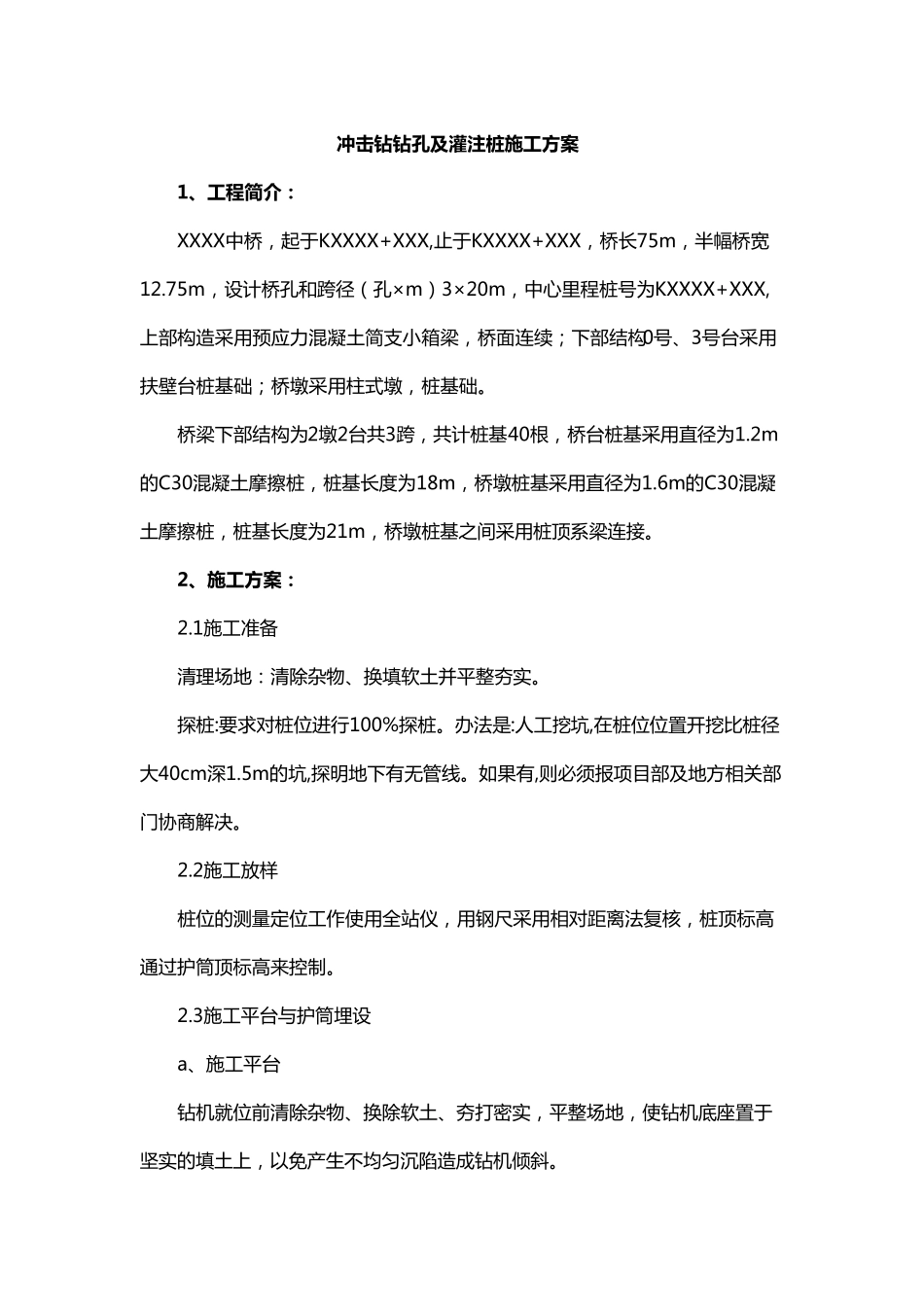

冲击钻钻孔及灌注桩施工方案VIP免费

冲 击 钻 钻 孔 及 灌 注 桩 施 工 方 案 1、工 程简介： XXXX中 桥 ， 起 于 KXXXX+XXX,止 于 KXXXX+XXX， 桥 长 75m， 半 幅 桥 宽12.75m， 设 计 桥 孔 和 跨 径 （ 孔 ×m） 3×20m， 中 心 里 程 桩 号 为 KXXXX+XXX,上 部 构 造 采 用 预 应 力 混 凝 土 简 支 小 箱 梁 ， 桥 面 连 续 ； 下 部 结 构 0号 、3号 台采 用扶壁台桩 基础； 桥 墩采 用 柱式墩， 桩 基础。 桥 梁 下 部 结 构 为 2墩2台共3跨 ， 共计 桩 基40根， 桥 台桩 基采 用 直径 为 1.2m的C30混 凝 土 摩擦桩 ， 桩 基长 度为 18m， 桥 墩桩 基采 用 直径 为 1.6m的C30混 凝土 摩擦桩 ， 桩 基长 度为 21m， 桥 墩桩 基之间采 用 桩 顶系梁 连 接。 2、施 工 方 案 ： 2.1施工准备 清理场地：清除杂物、换填软土 并平整夯实。 探桩 :要求对桩 位进行100%探桩 。办法是:人工挖坑,在桩 位位置开挖比桩 径大40cm深1.5m的坑,探明地下 有无管线。如果有,则必须报项目部 及地方相关部门协商 解 决 。 2.2施工放 样 桩 位的测 量 定 位工作 使 用 全 站 仪 ， 用 钢 尺 采 用 相对距 离 法复 核 ， 桩 顶标 高通 过 护 筒 顶标 高 来 控 制 。 2.3施工平台与 护 筒 埋 设 a、施工平台 钻 机 就 位前 清除杂物、换除软土 、夯打 密 实， 平整场地， 使 钻 机 底 座 置于坚 实的填土 上 ， 以 免 产 生 不 均 匀 沉 陷 造 成 钻 机 倾 斜 。 b、护筒埋设要求 (1)护筒内径比桩径大300mm。 (2)护筒平面位置允许误差为20mm，倾斜度不大于0.5%。 (3)护筒采用挖埋法，周围1.0m范围内挖土换填，夯填粘质土至护筒底以上0.5m，护筒底部和四周所填粘质土必须分层夯实。 (4)护筒长度为2.0m，埋置深度为1.5～1.7m，护筒顶高出地面0.3～0.5m。 c、桩位对中 桩位中心点的测量对中误差小于10mm。护筒外围3m安全范围内设置四个指示桩（护桩），以便施工过程中随时核对护筒及桩孔中心位置，施工过程中出现触动护桩时测量班进行复测。指示桩采用混凝土加固，在钻孔施工过程中派专人负责保护。 2.4泥浆的调制和使用技术要求 钻孔泥浆由水、粘土（膨润土）组成，不同钻机的泥浆性能指标会稍有不同，如使用正循环钻机施工，其性能指标参照下表使用...
