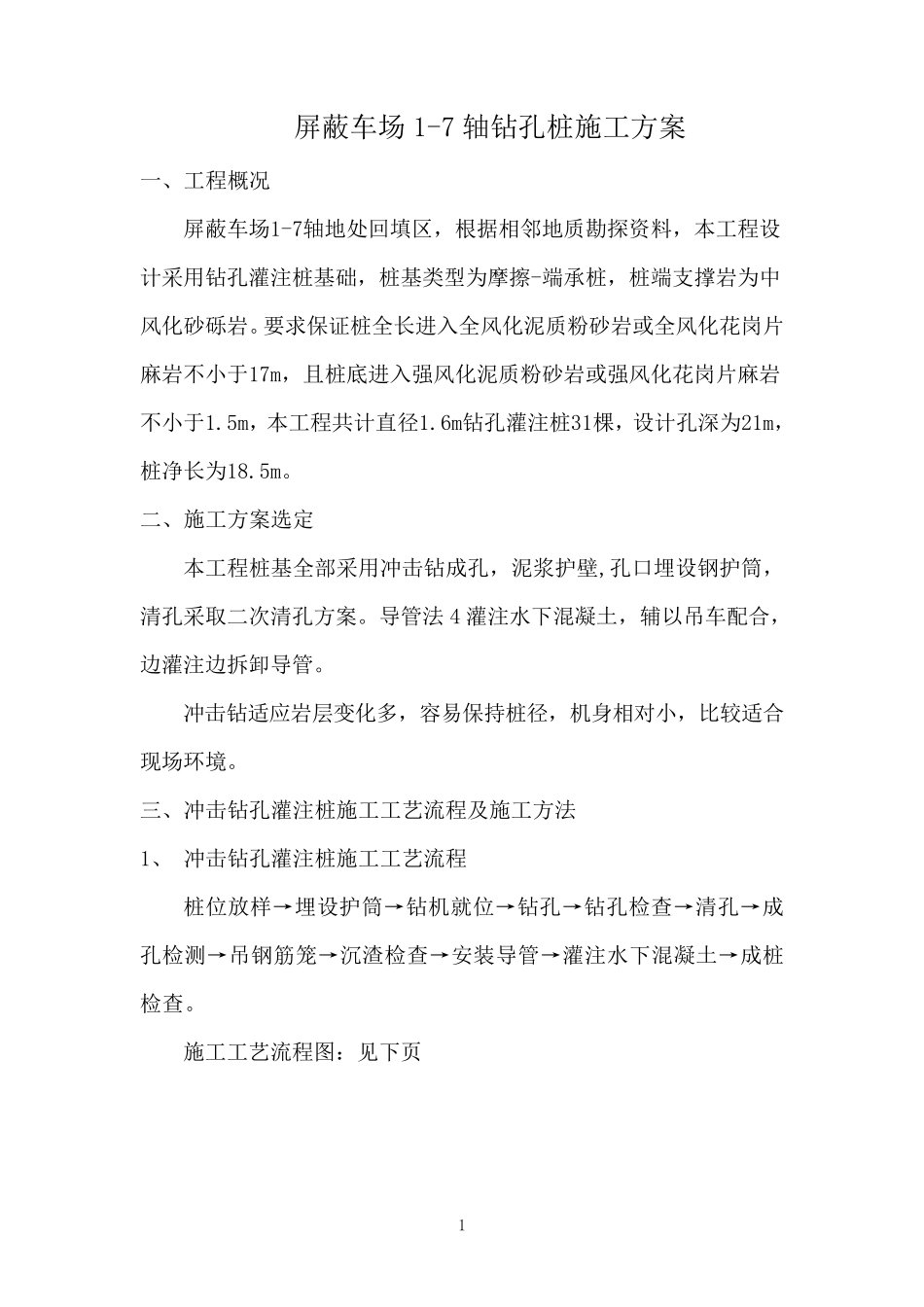

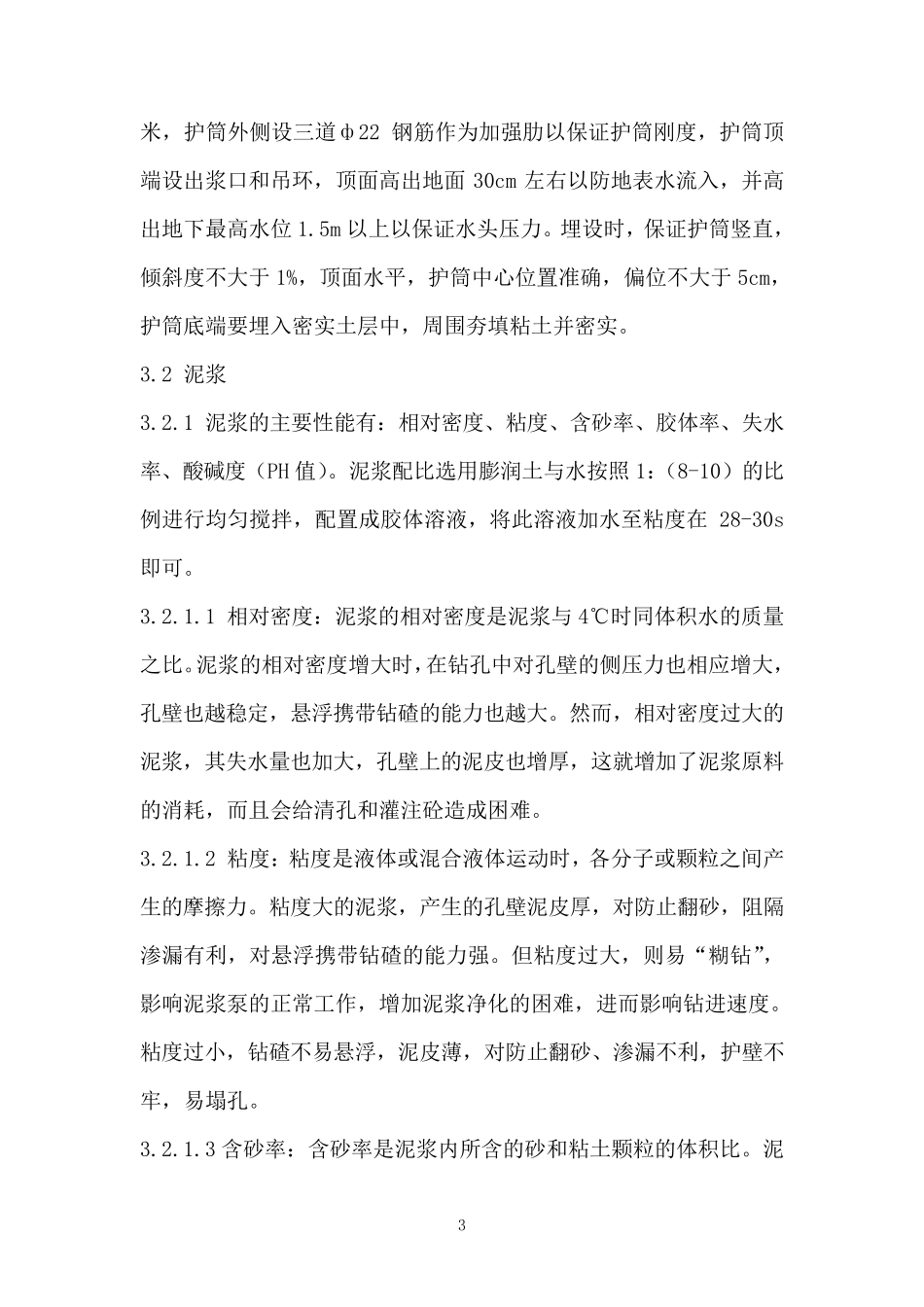

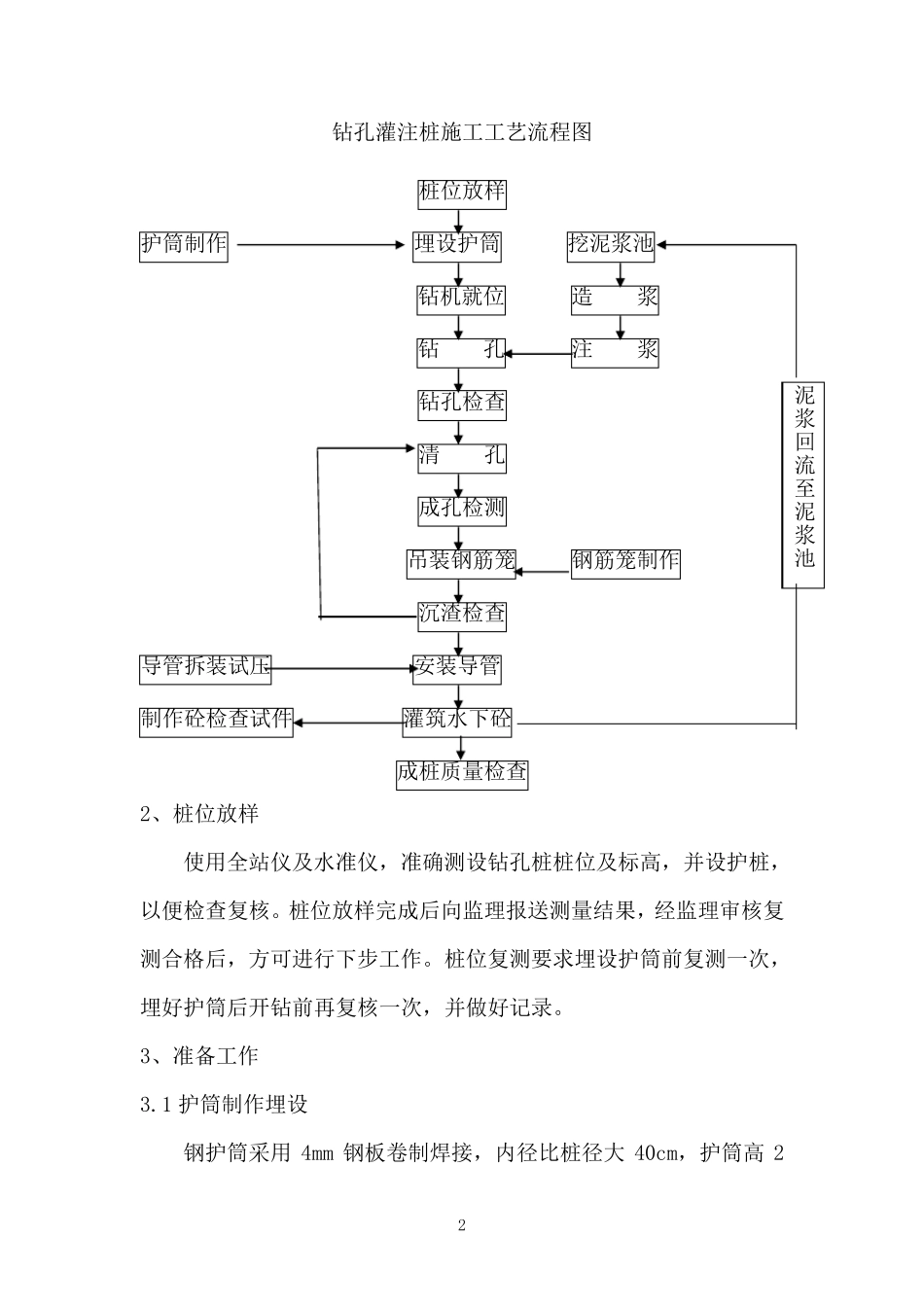

1 屏 蔽 车 场 1-7 轴 钻 孔 桩 施 工 方 案 一 、 工 程 概 况 屏 蔽 车 场 1-7轴 地 处 回 填 区 ， 根 据 相 邻 地 质 勘 探 资 料 ， 本 工 程 设计 采 用 钻 孔 灌 注 桩 基 础 ， 桩 基 类 型 为 摩 擦 -端 承 桩 ， 桩 端 支 撑 岩 为 中风 化 砂 砾 岩 。 要 求 保 证 桩 全 长 进 入 全 风 化 泥 质 粉 砂 岩 或 全 风 化 花 岗 片麻 岩 不 小 于 17m， 且 桩 底 进 入 强 风 化 泥 质 粉 砂 岩 或 强 风 化 花 岗 片 麻 岩不 小 于 1.5m， 本 工 程 共 计 直 径 1.6m钻 孔 灌 注 桩 31棵 ， 设 计 孔 深 为 21m，桩 净 长 为 18.5m。 二 、 施 工 方 案 选 定 本 工 程 桩 基 全 部 采 用 冲 击 钻 成 孔 ， 泥 浆 护 壁 ,孔 口 埋 设 钢 护 筒 ，清 孔 采 取 二 次 清 孔 方 案 。 导 管 法 4 灌 注 水 下 混 凝 土 ， 辅 以 吊 车 配 合 ，边 灌 注 边 拆 卸 导 管 。 冲 击 钻 适 应 岩 层 变 化 多 ， 容 易 保 持 桩 径 ， 机 身 相 对 小 ， 比较适 合现场 环境。 三、 冲 击 钻 孔 灌 注 桩 施 工 工 艺流程 及施 工 方 法 1、 冲 击 钻 孔 灌 注 桩 施 工 工 艺流程 桩 位放样→埋 设 护 筒 →钻 机 就位→钻 孔 →钻 孔 检查→清 孔 →成孔 检测→吊 钢 筋笼→沉渣检查→安装导 管 →灌 注 水 下 混 凝 土 →成 桩检查。 施 工 工 艺流程 图：见下 页 2 钻孔灌注桩施工工艺流程图 桩位放样 护筒制作 埋设护筒 挖泥浆池 钻机就位 造 浆 钻 孔 注 浆 钻孔检查 清 孔 成孔检测 吊装钢筋笼 钢筋笼制作 沉渣检查 导管拆装试压 安装导管 制作砼检查试件 灌筑水下砼 成桩质量检查 2、桩位放样 使用全站仪及水准仪，准确测设钻孔桩桩位及标高，并设护桩，以便检查复核。桩位放样完成后向监理报送测量结果，经监理审核复测合格后，方可进行下步工作。桩位复测要求埋设护筒前复测一次，埋好护筒后开钻前再复核一次，并做好记录。 3、准备工作 3.1 护筒制作埋设 钢护筒采用 4mm 钢板卷制焊接，内径比桩径大 40cm，护筒高 2泥 浆回流至泥浆池 3 米，护筒外侧设...
