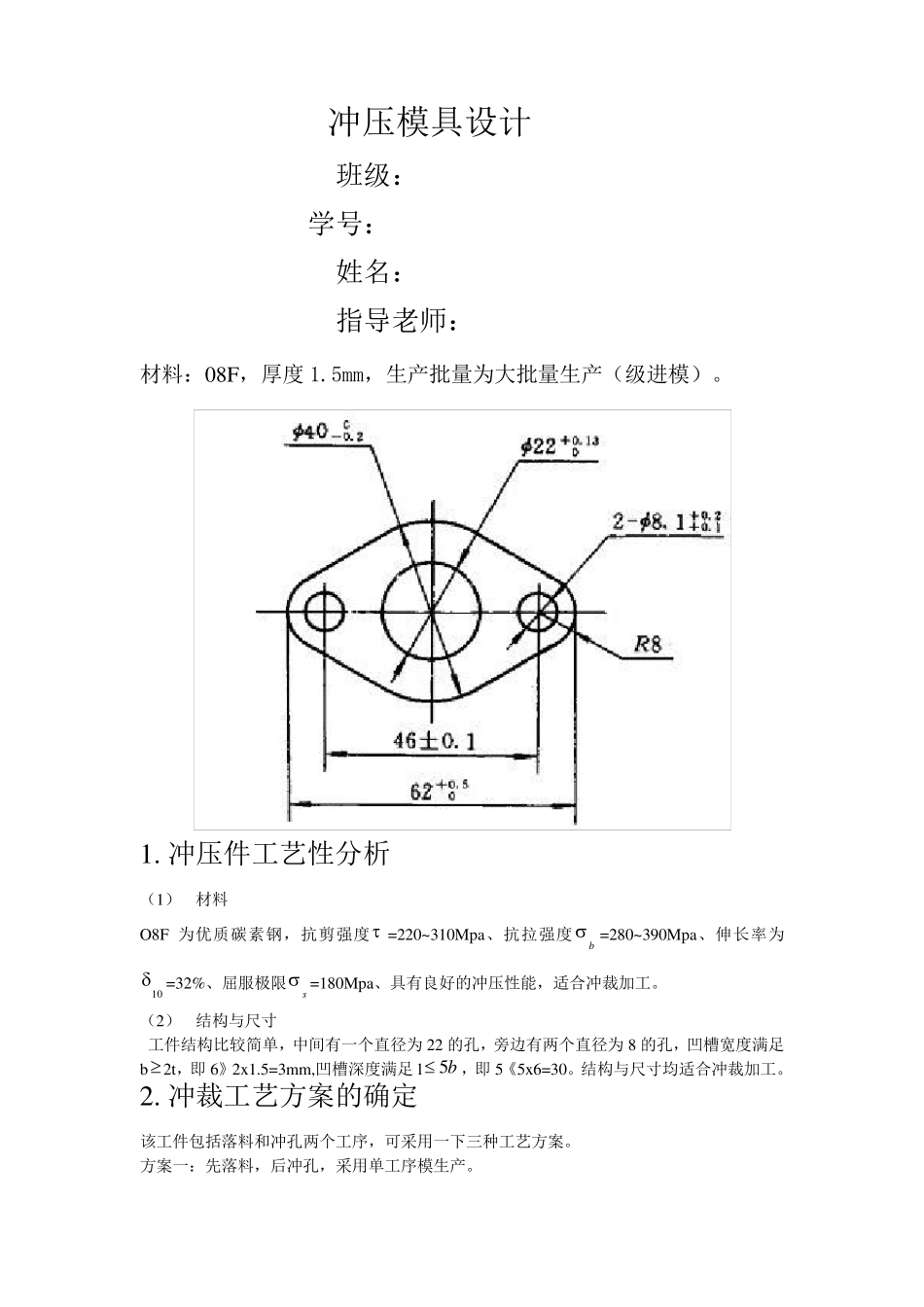

冲压模具设计 班级： 学号： 姓名： 指导老师： 材料：08F，厚度1.5mm，生产批量为大批量生产（级进模）。 1. 冲压件工艺性分析 （1） 材料 O8F 为优质碳素钢，抗剪强度 =220~310Mpa、抗拉强度b =280~390Mpa、伸长率为10=32%、屈服极限s =180Mpa、具有良好的冲压性能，适合冲裁加工。 （2） 结构与尺寸 工件结构比较简单，中间有一个直径为22 的孔，旁边有两个直径为8 的孔，凹槽宽度满足b2t，即 6》2x1.5=3mm,凹槽深度满足 lb5，即 5《5x6=30。结构与尺寸均适合冲裁加工。 2. 冲裁工艺方案的确定 该工件包括落料和冲孔两个工序，可采用一下三种工艺方案。 方案一：先落料，后冲孔，采用单工序模生产。 方 案 二 ： 落 料 — — 冲 孔 复 合 冲 压 ， 采 用 复 合 模 生 产 。 方 案 三 ： 冲 孔 — — 落 料 级 进 冲 压 ， 采 用 级 进 模 生 产 。 综 合 考 虑 后 ， 应 该 选 择 方 案 三 。 因 为 方 案 三 只 需 要 一 副 模 具 ， 生 产 效 率 高 ， 操 作 方 便 ， 工 件精 度 也 能 满 足 要 求 ， 所 以 应 该 选 用 方 案 三 比 较 合 算 。 3. 选 择 模 具 总 体 结 构 形 式 由 于 冲 压 工 艺 分 析 可 知 ， 采 用 级 进 冲 压 ， 所 以 模 具 类 型 为 级 进 模 。 （ 1） 确 定 模 架 及 导 向 方 式 采 用 对 角 导 柱 模 架 ， 这 种 模 架 的 导 柱 在 模 具 对 角 位 置 ， 冲 压 时 可 防 止 由 于 偏 心 力 矩 而 引 起 模具 歪 斜 。 导 柱 导 向 可 以 提 高 模 具 寿 命 和 工 件 质 量 ， 方 便 安 装 调 整 。 （ 2） 定 位 方 式 的 选 择 该 冲 件 采 用 的 柸 料 是 条 料 ， 控 制 条 料 的 送 进 方 向 采 用 导 料 板 ， 无 侧 压 装 置 ； 控 制 条 料 的 送 进步 距 采 用 侧 刃 粗 定 距 ； 用 导 正 销 精 定 位 保证内外形 相对 位 置 的 精 度 。 （ 3） 卸料 、出件 方 式 的 选 择 因 为 该 工 件 料 厚1.5mm， 尺寸较 小， 所 以 卸料 力 也 较 小， 故选 择 弹性卸料 ， 下出件 方 式 。 4. 必要 的...
