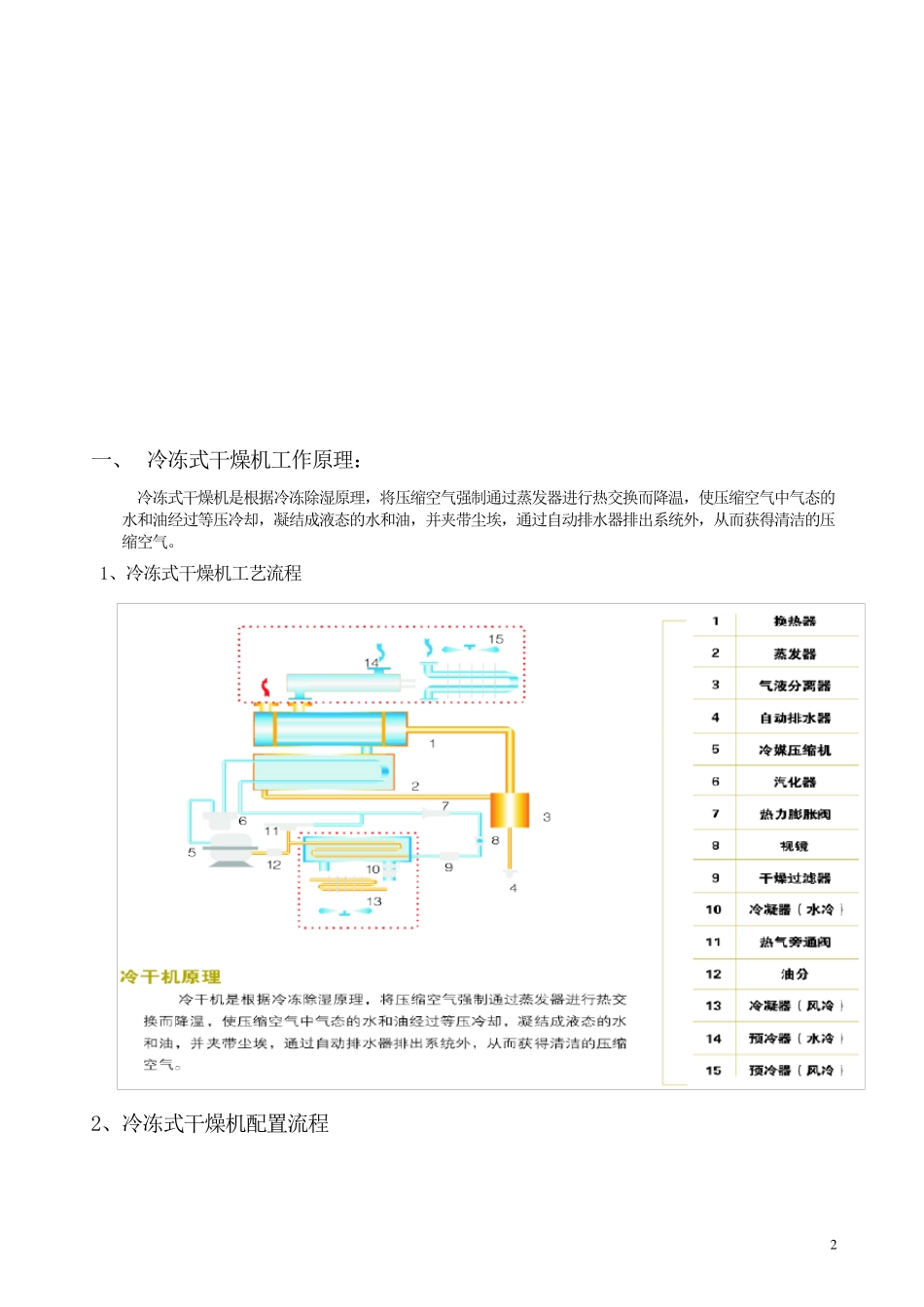

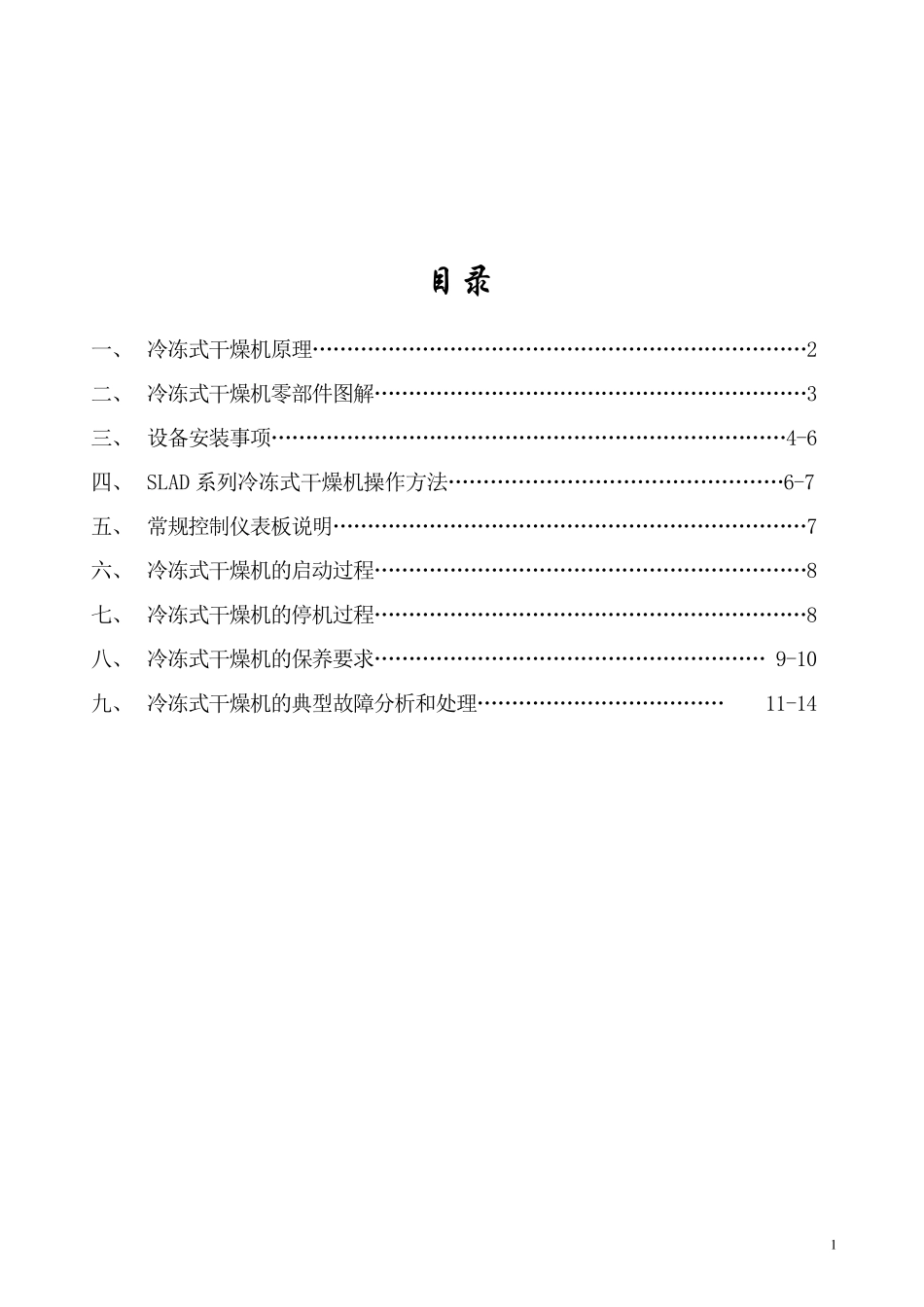

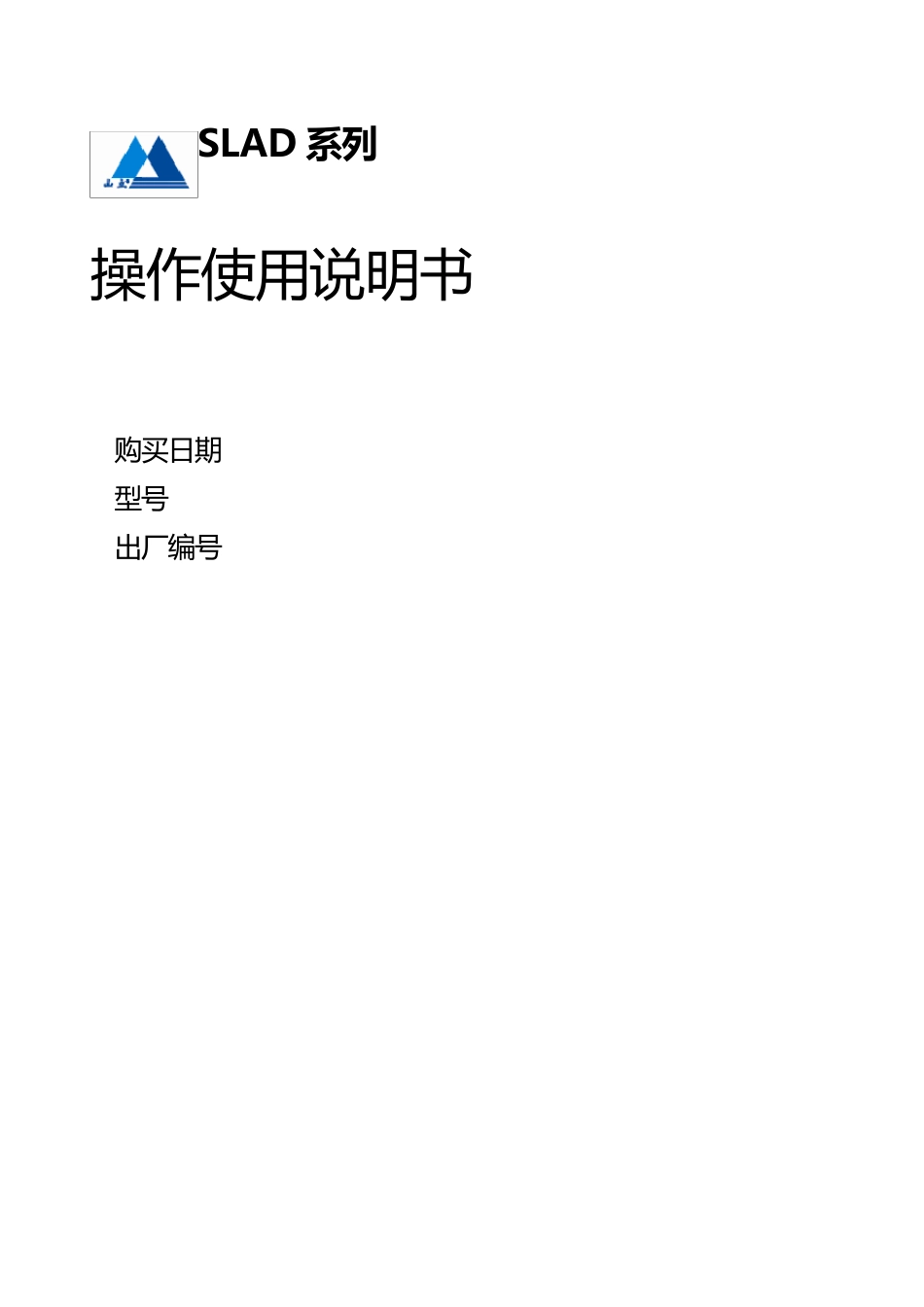

SLAD 系 列 操 作 使 用 说 明 书 购买日期 型号 出厂编号 1 目录 一、 冷冻式干燥机原理………………………………………………………………2 二、 冷冻式干燥机零部件图解………………………………………………………3 三、 设备安装事项…………………………………………………………………4-6 四、 SLAD 系列冷冻式干燥机操作方法…………………………………………6-7 五、 常规控制仪表板说明……………………………………………………………7 六、 冷冻式干燥机的启动过程………………………………………………………8 七、 冷冻式干燥机的停机过程………………………………………………………8 八、 冷冻式干燥机的保养要求………………………………………………… 9-10 九、 冷冻式干燥机的典型故障分析和处理……………………………… 11-14 2 一、 冷冻式干燥机工作原理： 冷冻式干燥机是根据冷冻除湿原理，将压缩空气强制通过蒸发器进行热交换而降温，使压缩空气中气态的水和油经过等压冷却，凝结成液态的水和油，并夹带尘埃，通过自动排水器排出系统外，从而获得清洁的压缩空气。 1、冷冻式干燥机工艺流程 2、冷冻式干燥机配置流程 3 、 3、冷冻式干燥机主要零部件图解 4 三、设备安装注意事项 5 1、冷冻式干燥机安装标准要求：无须安装地脚螺栓，但要求基础水平坚固，并要顾及排水系统的高度和设置排水地沟。 2、冷冻式干燥机避免安置于屋外直接日晒和雨淋或温度高、通风不良以及尘埃多的场所，需安装在环境温度高于0℃低于38℃的地方，风冷式冷冻式干燥机必须安置在室内，并具有良好的通气设备以维持冷冻式干燥机的正常工作。安装在空压房内的风冷式冷冻式干燥机，要采取冷冻式干燥机与空压机的隔热措施。 将风冷型冷冻式干燥机置于可使冷却空气便于通过冷凝器的地方，设备与周围环境或机器之间的距离应保持在1 米以上的空间便于保养和维修。 3、安装时应尽量避免管道太长，弯曲角度太多，管径太小，以免产生压力降，设备空气进出口口上方请加装旁路阀以利检修。 4、安装冷冻式干燥机电源时电器接线可能在运输过程中由于震动而松动，请用工具拧紧，并注意警 告 通风不良将导 致 冷凝后 的热空气流 反 复 通过风冷冷凝器而使室温不断 升 高。这 将导 致 制 冷压缩 机排气压力过高使冷媒 高压开 关 保护 或使电机内部 过载 保护 ，最 终 使设备停 止 ...
