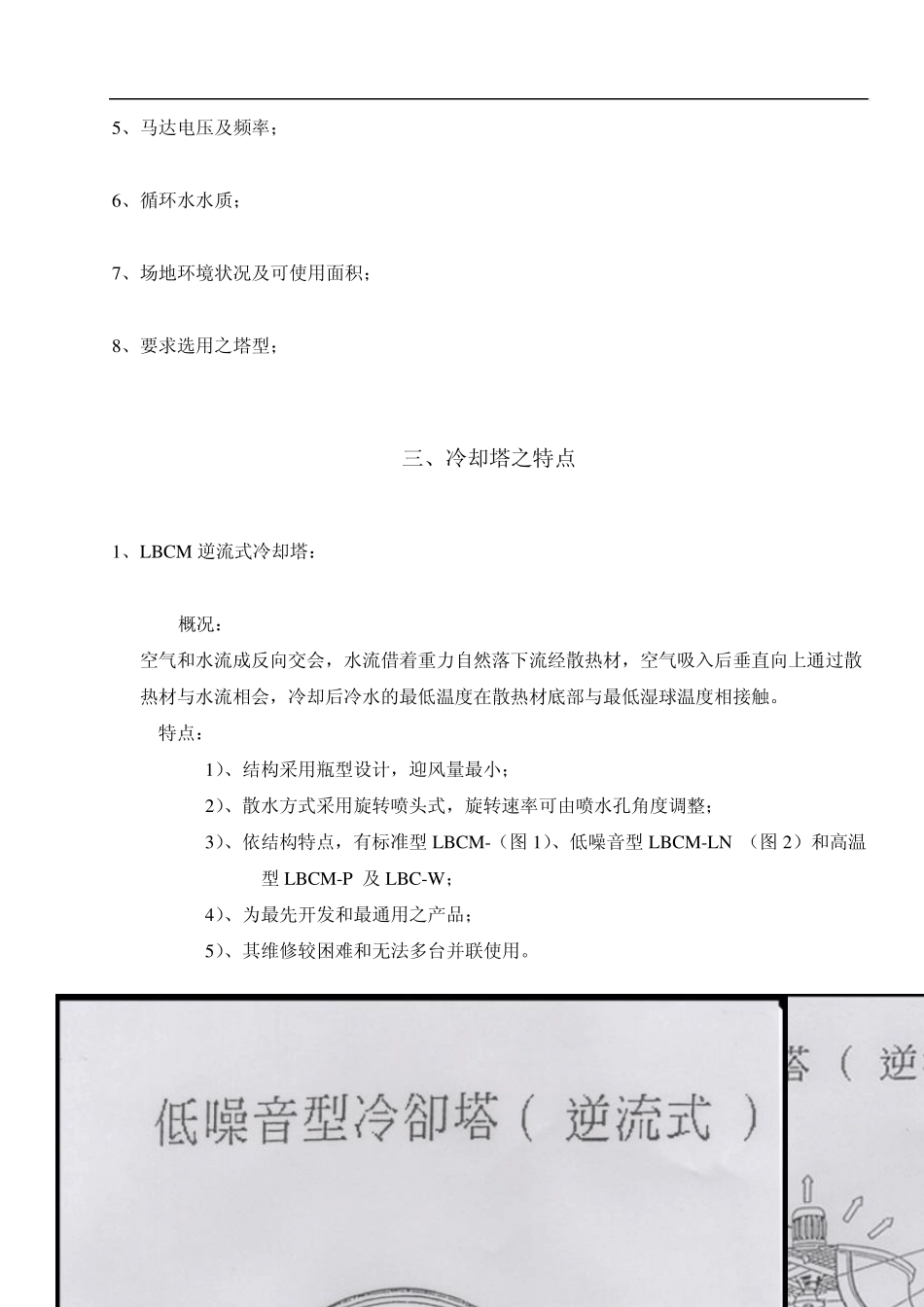

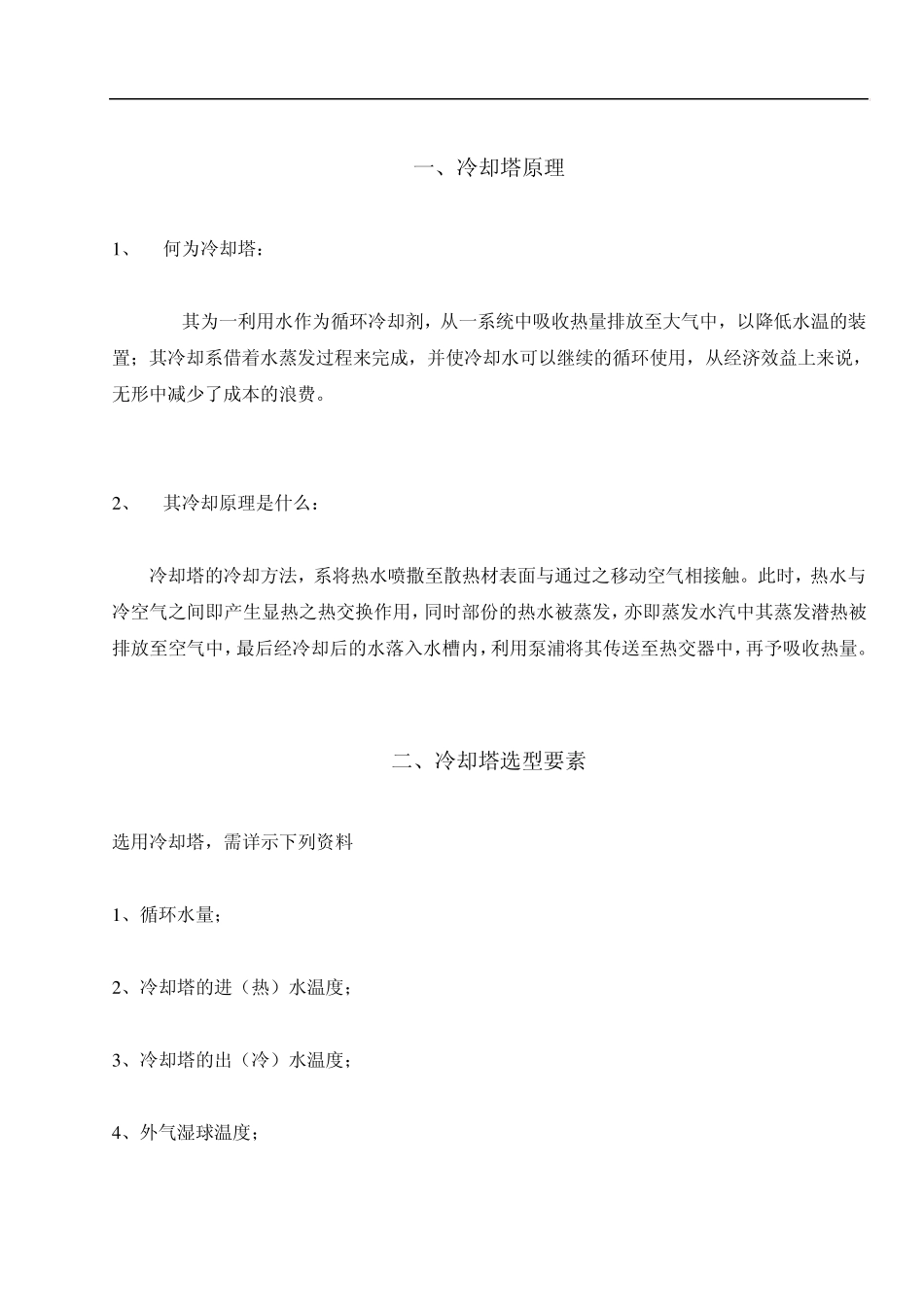

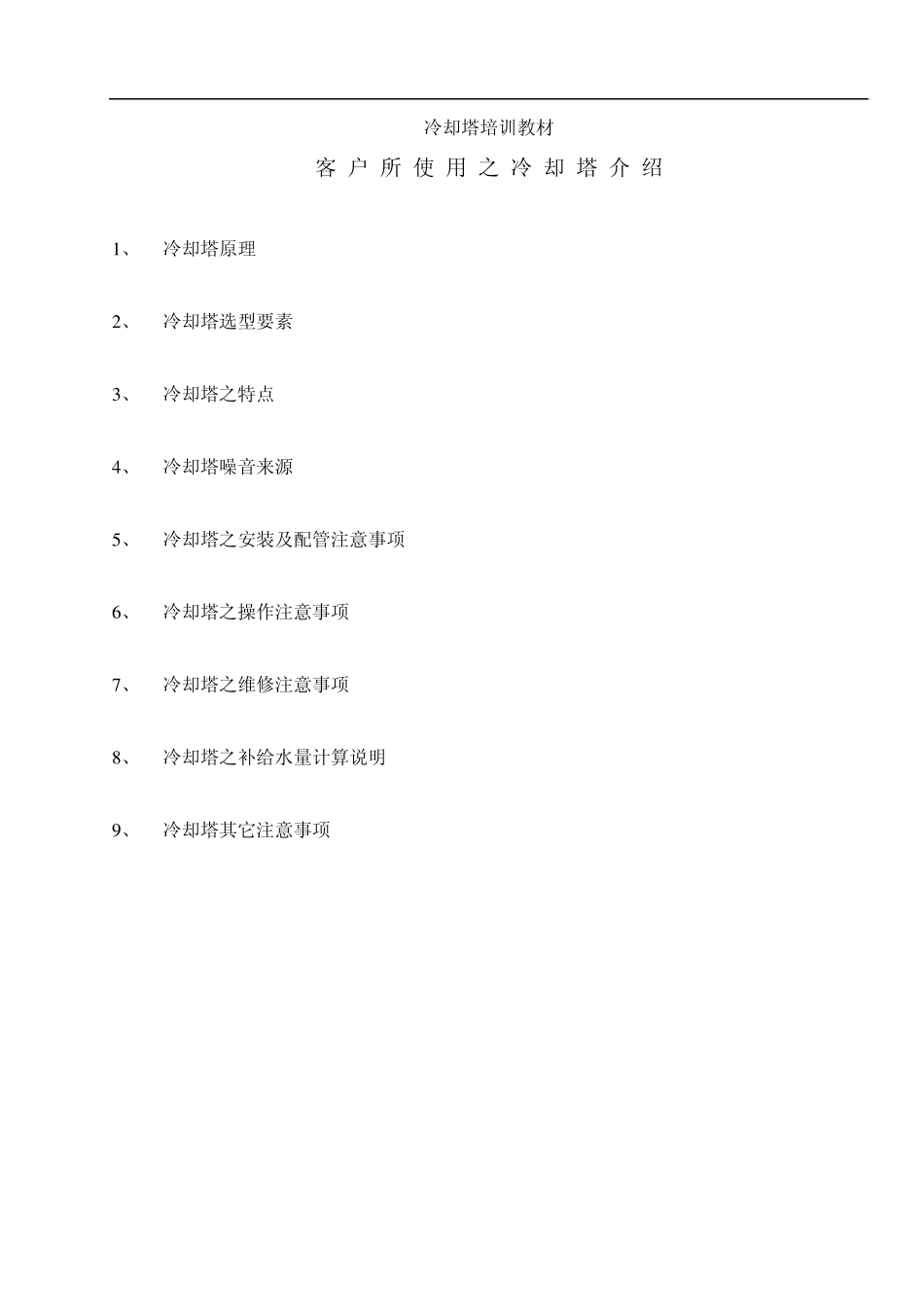

冷却塔培训教材 客 户 所 使 用 之 冷 却 塔 介 绍 1 、 冷却塔原理 2 、 冷却塔选型要素 3 、 冷却塔之特点 4 、 冷却塔噪音来源 5 、 冷却塔之安装及配管注意事项 6 、 冷却塔之操作注意事项 7 、 冷却塔之维修注意事项 8 、 冷却塔之补给水量计算说明 9 、 冷却塔其它注意事项 一、冷却塔原理 1 、 何为冷却塔： 其为一利用水作为循环冷却剂，从一系统中吸收热量排放至大气中，以降低水温的装置；其冷却系借着水蒸发过程来完成，并使冷却水可以继续的循环使用，从经济效益上来说，无形中减少了成本的浪费。 2 、 其冷却原理是什么： 冷却塔的冷却方法，系将热水喷撒至散热材表面与通过之移动空气相接触。此时，热水与冷空气之间即产生显热之热交换作用，同时部份的热水被蒸发，亦即蒸发水汽中其蒸发潜热被排放至空气中，最后经冷却后的水落入水槽内，利用泵浦将其传送至热交器中，再予吸收热量。 二、冷却塔选型要素 选用冷却塔，需详示下列资料 1 、循环水量； 2 、冷却塔的进（热）水温度； 3 、冷却塔的出（冷）水温度； 4 、外气湿球温度； 5、马达电压及频率； 6、循环水水质； 7、场地环境状况及可使用面积； 8、要求选用之塔型； 三、冷却塔之特点 1、LBCM 逆流式冷却塔： 概况： 空气和水流成反向交会，水流借着重力自然落下流经散热材，空气吸入后垂直向上通过散热材与水流相会，冷却后冷水的最低温度在散热材底部与最低湿球温度相接触。 特点： 1）、结构采用瓶型设计，迎风量最小； 2）、散水方式采用旋转喷头式，旋转速率可由喷水孔角度调整； 3）、依结构特点，有标准型 LBCM-（图 1）、低噪音型 LBCM-LN （图 2）和高温型 LBCM-P 及 LBC-W ； 4）、为最先开发和最通用之产品； 5）、其维修较困难和无法多台并联使用。 2、LRCM-H 直交流式冷却塔（图 3）： 2、LRCM 逆流式冷却塔： 概况： 水流借着重力自然落下流经散热材，空气水平穿过散热材和水流成直角相会。在同一面积和马力下，直交流式设计对于空气阻力较少，故通过水塔之风量较逆流式大。 特点： 1）、直交流式设计，可减少空气阻力，节省动力； 2）、可配合建筑物长方形设计，结构美观； 3）、水塔采用低噪音设计，符合国标低噪音之要求； 4）、散热材采用真空成型设计，强度高，散热效果佳； 5）、风叶采用宽幅流线式设计，具有低转速、高风量、低噪音等特点； 6）、水...
