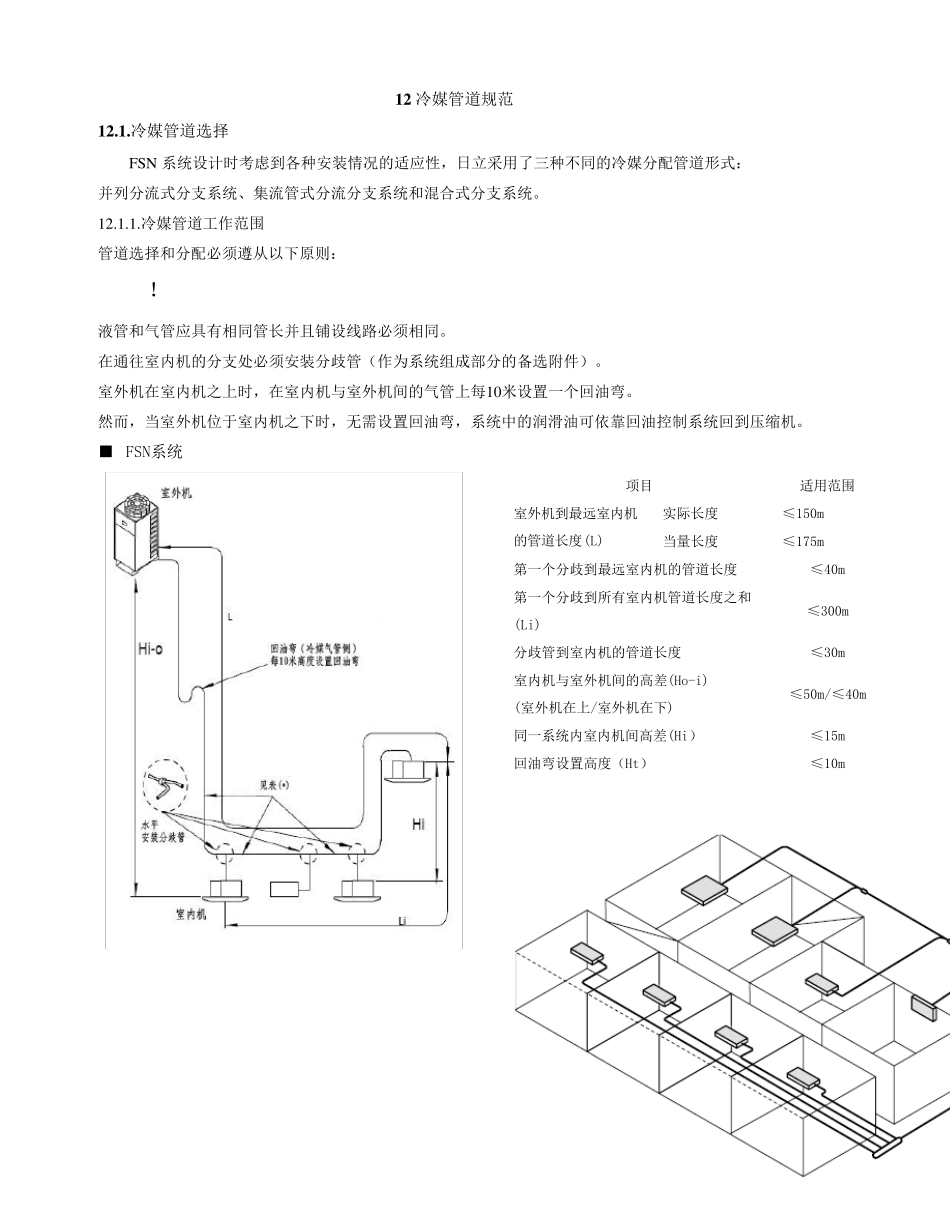

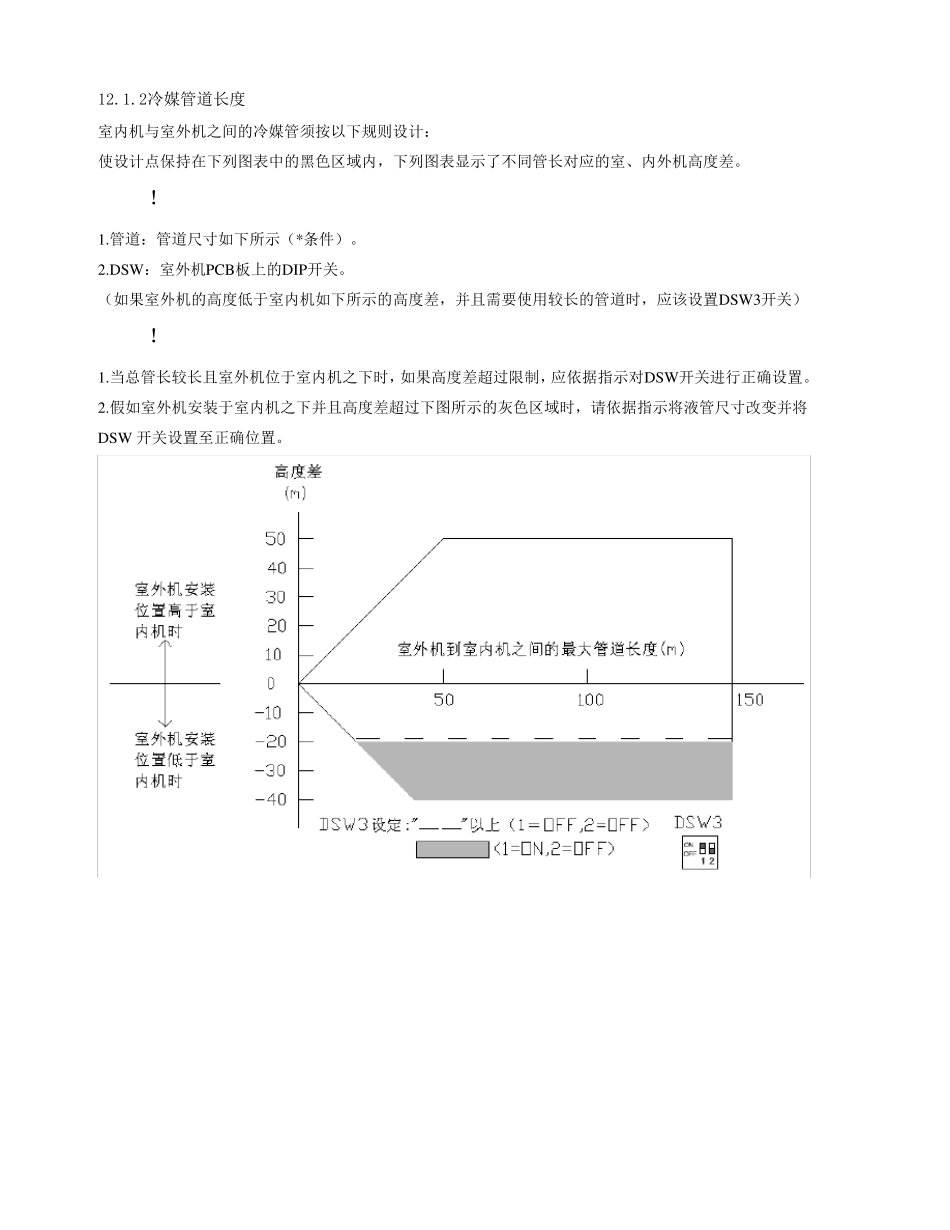

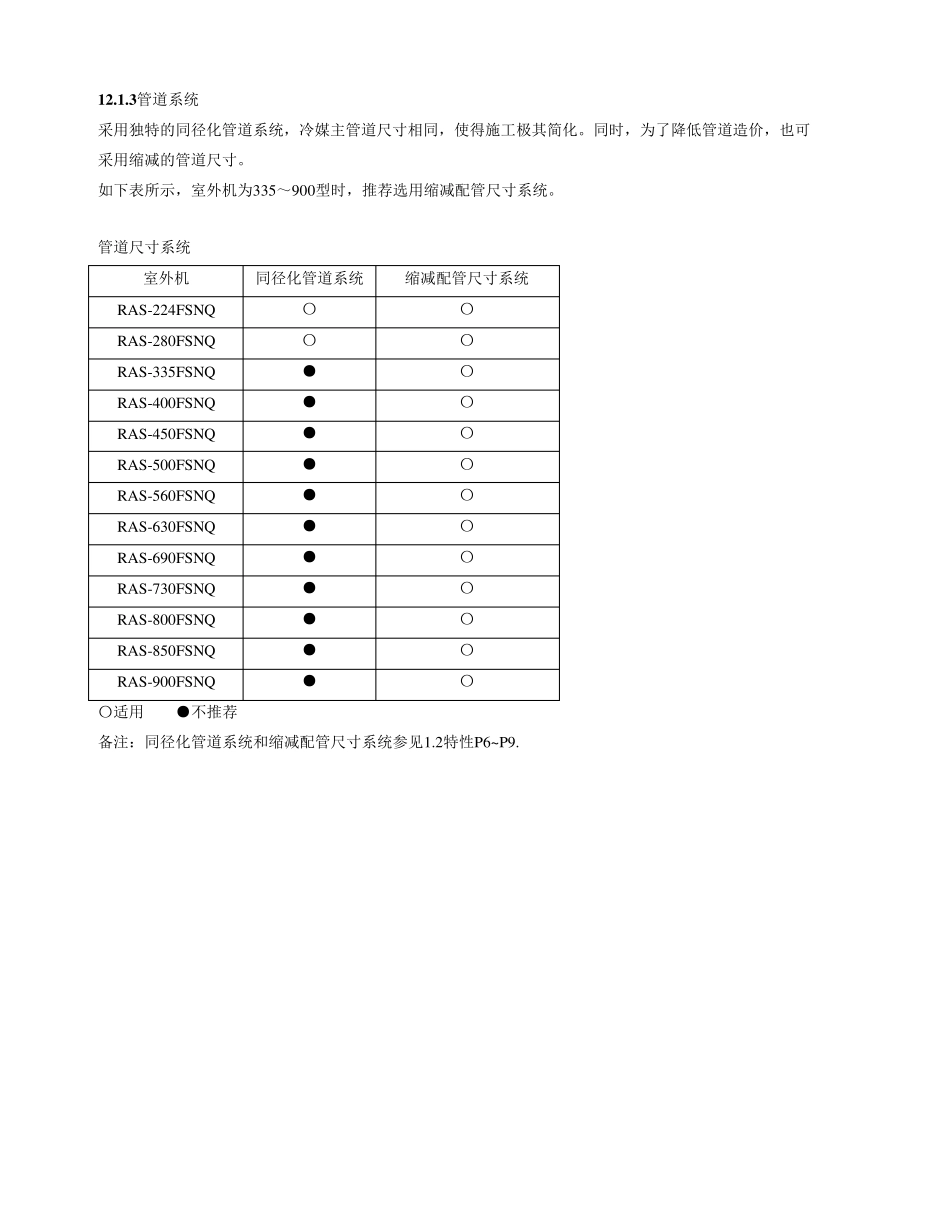

1 2 冷媒管道规范 1 2 .1 .冷媒管道选择 FSN 系统设计时考虑到各种安装情况的适应性，日立采用了三种不同的冷媒分配管道形式： 并列分流式分支系统、集流管式分流分支系统和混合式分支系统。 12.1.1.冷媒管道工作范围 管道选择和分配必须遵从以下原则： ！ 液管和气管应具有相同管长并且铺设线路必须相同。 在通往室内机的分支处必须安装分歧管（作为系统组成部分的备选附件）。 室外机在室内机之上时，在室内机与室外机间的气管上每10米设置一个回油弯。 然而，当室外机位于室内机之下时，无需设置回油弯，系统中的润滑油可依靠回油控制系统回到压缩机。 ■ FSN系统 项目 适用范围 室外机到最远室内机的管道长度(L) 实际长度 ≤150m 当量长度 ≤175m 第一个分歧到最远室内机的管道长度 ≤40m 第一个分歧到所有室内机管道长度之和(Li) ≤300m 分歧管到室内机的管道长度 ≤30m 室内机与室外机间的高差(Ho-i) (室外机在上/室外机在下) ≤50m/≤40m 同一系统内室内机间高差(Hi） ≤15m 回油弯设置高度（Ht） ≤10m 12.1.2冷媒管道长度 室内机与室外机之间的冷媒管须按以下规则设计： 使设计点保持在下列图表中的黑色区域内，下列图表显示了不同管长对应的室、内外机高度差。 ！ 1.管道：管道尺寸如下所示（*条件）。 2.DSW ：室外机PCB板上的DIP开关。 （如果室外机的高度低于室内机如下所示的高度差，并且需要使用较长的管道时，应该设置DSW 3开关） ！ 1.当总管长较长且室外机位于室内机之下时，如果高度差超过限制，应依据指示对DSW 开关进行正确设置。 2.假如室外机安装于室内机之下并且高度差超过下图所示的灰色区域时，请依据指示将液管尺寸改变并将DSW 开关设置至正确位置。 1 2 .1 .3 管道系统 采用独特的同径化管道系统，冷媒主管道尺寸相同，使得施工极其简化。同时，为了降低管道造价，也可采用缩减的管道尺寸。 如下表所示，室外机为335～900型时，推荐选用缩减配管尺寸系统。 管道尺寸系统 室外机 同径化管道系统 缩减配管尺寸系统 RAS-224FSNQ 〇 〇 RAS-280FSNQ 〇 〇 RAS-335FSNQ ● 〇 RAS-400FSNQ ● 〇 RAS-450FSNQ ● 〇 RAS-500FSNQ ● 〇 RAS-560FSNQ ● 〇 RAS-630FSNQ ● 〇 RAS-690FSNQ ● 〇 RAS-730FSNQ ● 〇 RAS-800FSNQ ● 〇 RAS-850FSNQ ● 〇 RAS-900FSNQ ● 〇 〇适用 ●不推荐 备注：同径化管道系统和缩减配管尺寸系统参见1.2特性P6~P9. 1 2 .2 分配方法 冷媒的抽空和充注 1 2 .3 .4
