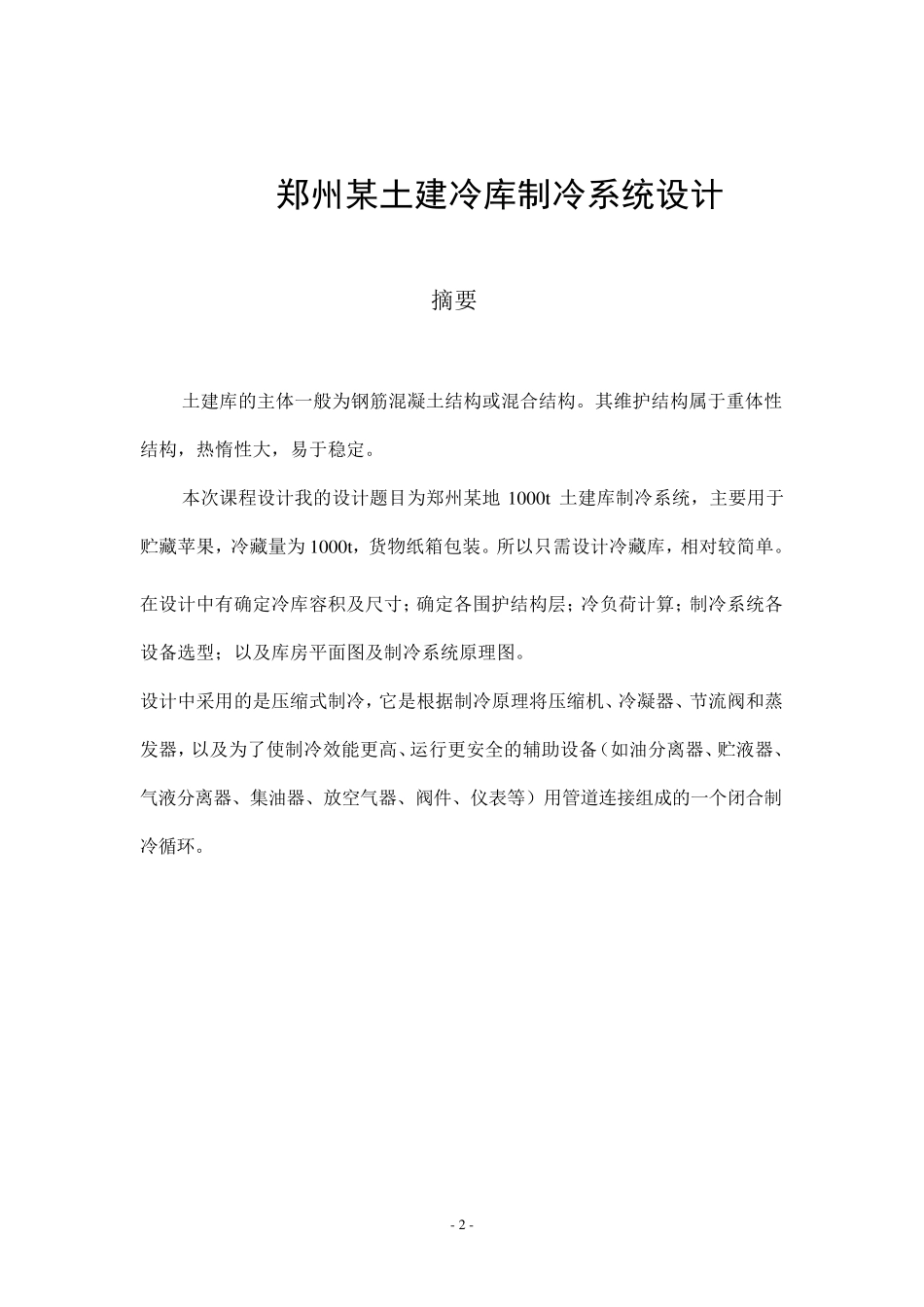

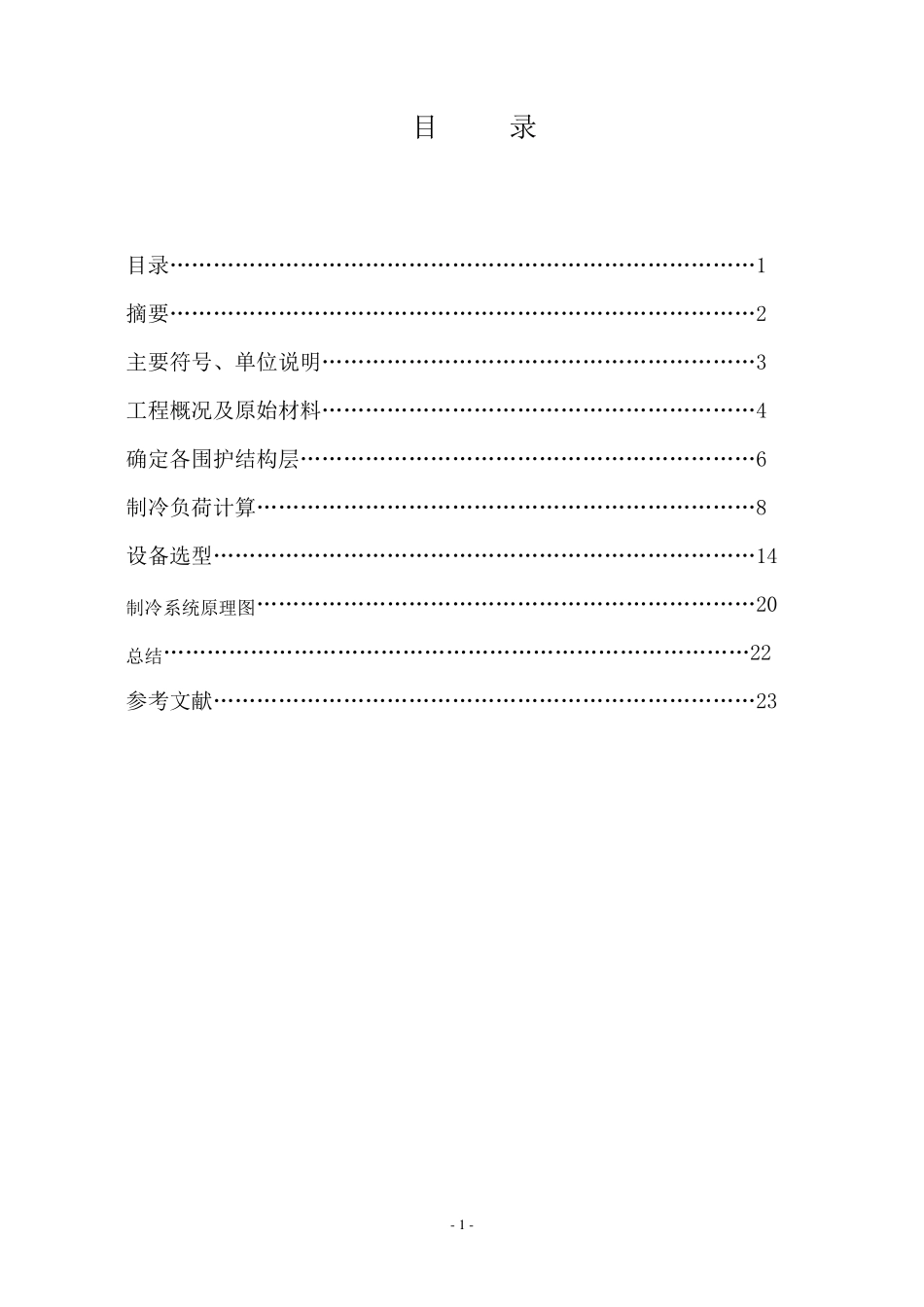

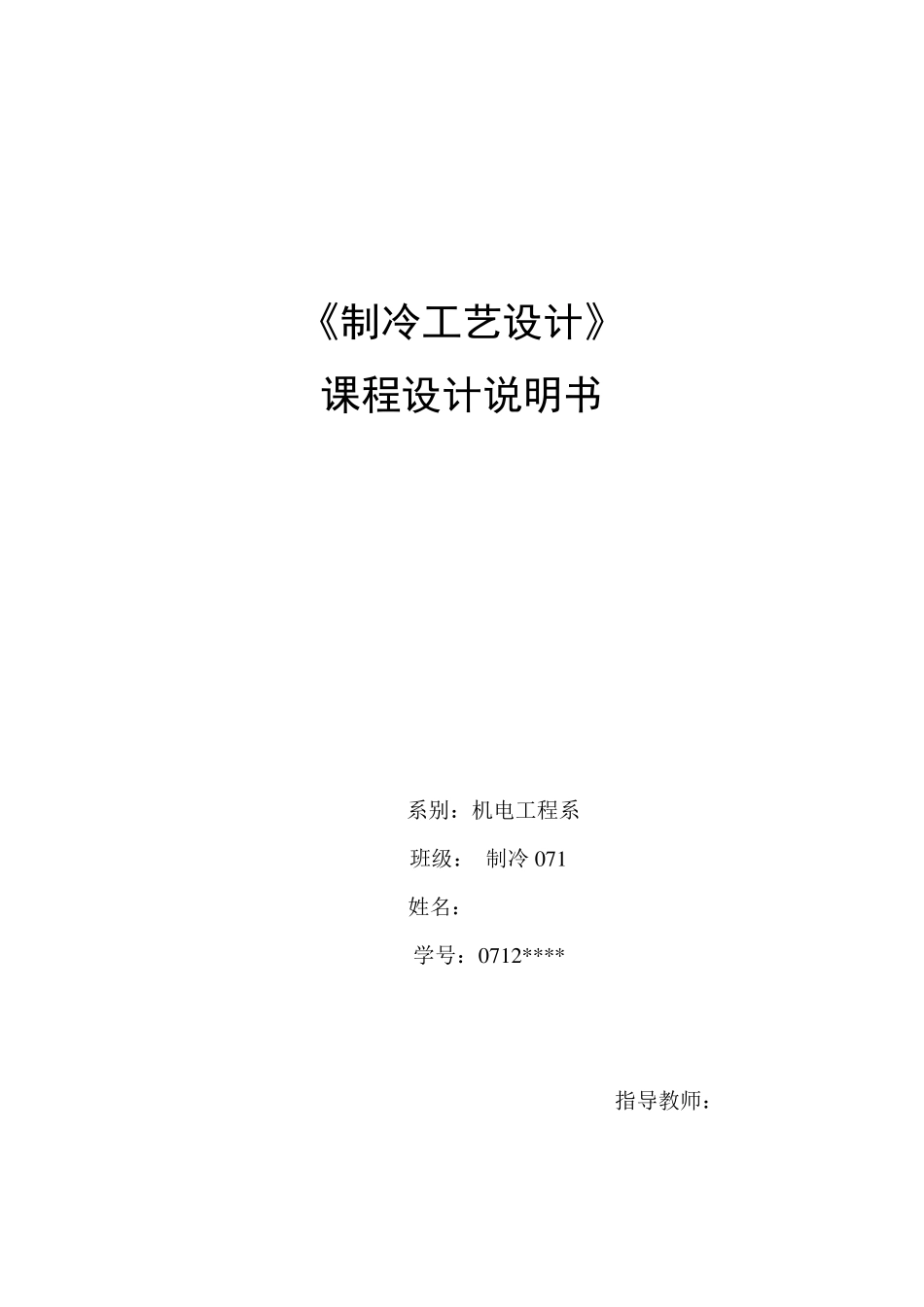

《制冷工艺设计》 课程设计说明书 系别：机电工程系 班级： 制冷 0 7 1 姓名：*** 学号：0 7 1 2 * * * * 指导教师：*** - 1 - 目 录 目录………………………………………………………………………1 摘要………………………………………………………………………2 主要符号、单位说明……………………………………………………3 工程概况及原始材料……………………………………………………4 确定各围护结构层………………………………………………………6 制冷负荷计算……………………………………………………………8 设备选型…………………………………………………………………14 制冷系统原理图……………………………………………………………20 总结………………………………………………………………………22 参考文献…………………………………………………………………23 - 2 - 郑州某土建冷库制冷系统设计 摘要 土建库的主体一般为钢筋混凝土结构或混合结构。其维护结构属于重体性结构，热惰性大，易于稳定。 本次课程设计我的设计题目为郑州某地1000t 土建库制冷系统，主要用于贮藏苹果，冷藏量为1000t，货物纸箱包装。所以只需设计冷藏库，相对较简单。 在设计中有确定冷库容积及尺寸；确定各围护结构层；冷负荷计算；制冷系统各设备选型；以及库房平面图及制冷系统原理图。 设计中采用的是压缩式制冷，它是根据制冷原理将压缩机、冷凝器、节流阀和蒸发器，以及为了使制冷效能更高、运行更安全的辅助设备（如油分离器、贮液器、气液分离器、集油器、放空气器、阀件、仪表等）用管道连接组成的一个闭合制冷循环。 - 3 - 主要符号、单位说明 符号 名称 国际单位 常用单位 冷（热）负荷 W /kCal h K 传热系数 2/()wmk 2/()kCalmh k N 功率 w p 压差 Pa G 流量 /kg h t 温度 C 流速 /m s 动力粘滞系数 3/kg m 导热率 /owmC 密度 3/kg m d 直径 m L 长度 m g 重力加速度 2/m s C 比热 /kj kgC 相对湿度 % A 面积 2m 效率 h 焓值 /kj kg 厚度 m 围护结构温度修正系数 比容 3 /mh - 4 - 第一章 工程概况及原始材料 一、工程概况 该工程为郑州市某1000t 土建冷库的设计。该冷库是一个小型的冷藏库，主要用于冷藏苹果，货物纸箱包装。 二、冷库的容积及尺寸 容积确定：由题意将冷库分为两个冷藏间，均为500...
