冷机群控控制方案(修)VIP免费

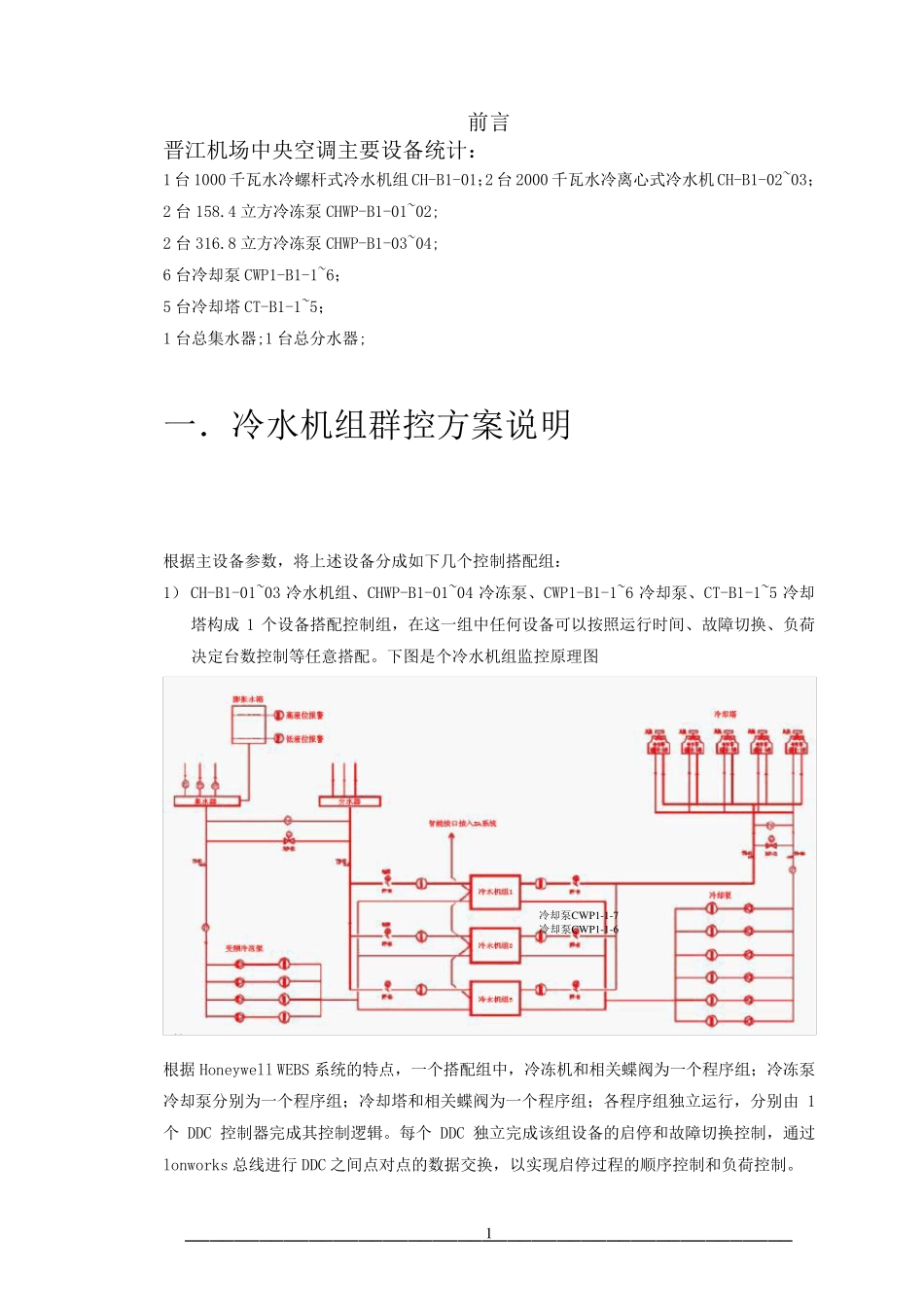

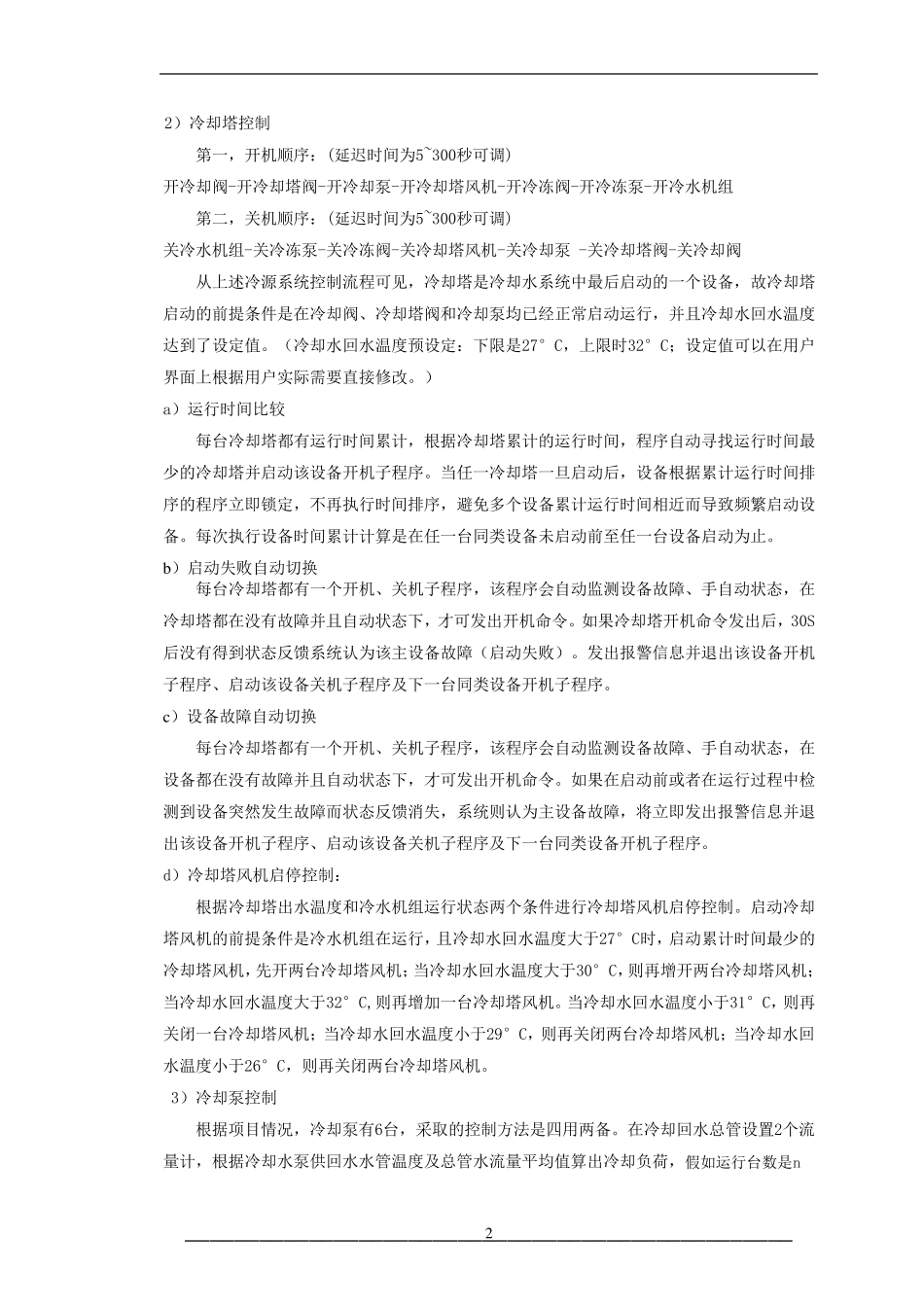

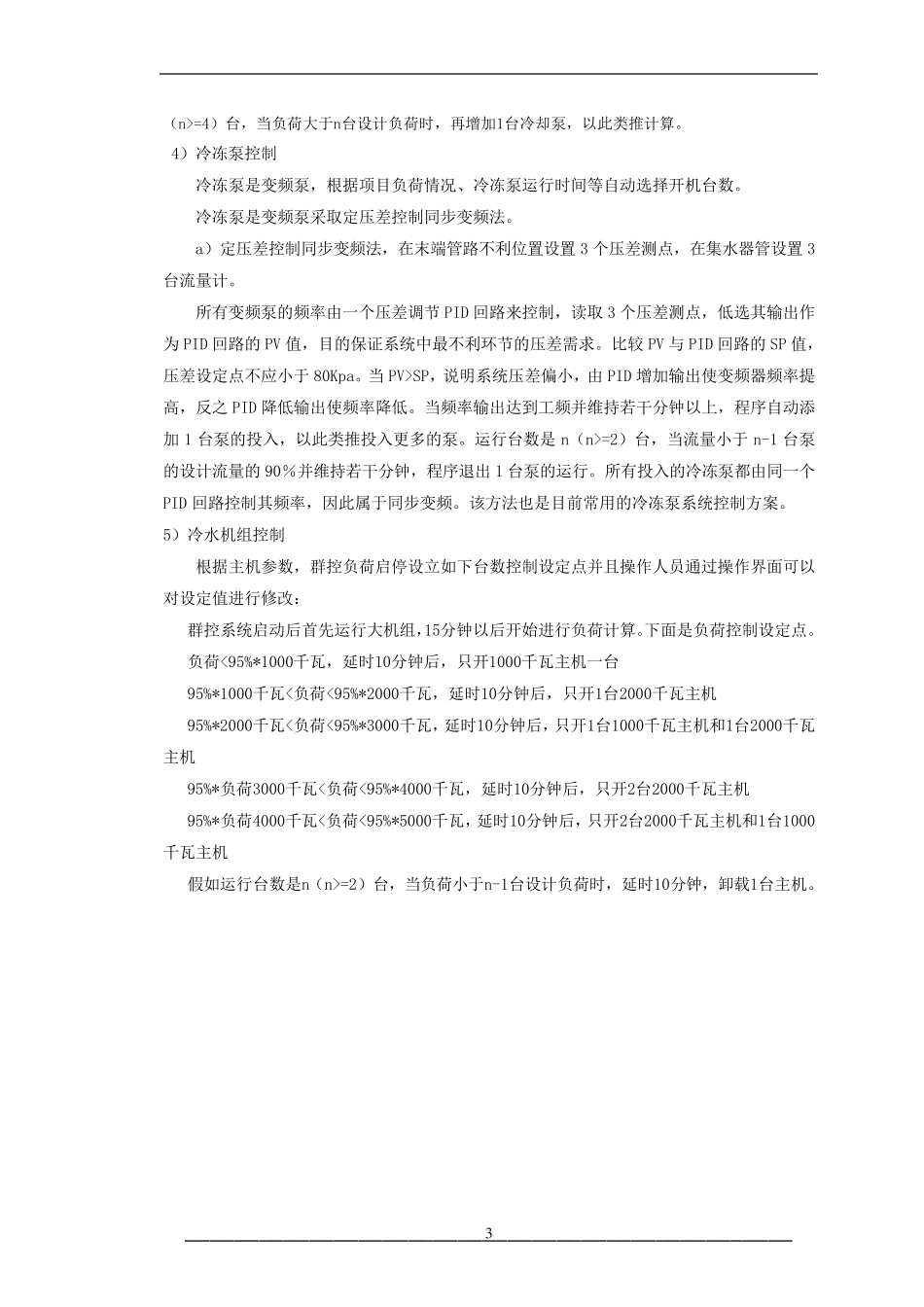

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 1 前言 晋江机场中央空调主要设备统计： 1 台1000 千瓦水冷螺杆式冷水机组CH-B1-01；2 台2000 千瓦水冷离心式冷水机CH-B1-02~03； 2 台158.4 立方冷冻泵CHWP-B1-01~02; 2 台316.8 立方冷冻泵CHWP-B1-03~04; 6 台冷却泵CWP1-B1-1~6； 5 台冷却塔CT-B1-1~5； 1 台总集水器;1 台总分水器; 一．冷水机组群控方案说明 根据主设备参数，将上述设备分成如下几个控制搭配组： 1） CH-B1-01~03 冷水机组、CHWP-B1-01~04 冷冻泵、CWP1-B1-1~6 冷却泵、CT-B1-1~5 冷却塔构成1 个设备搭配控制组，在这一组中任何设备可以按照运行时间、故障切换、负荷决定台数控制等任意搭配。下图是个冷水机组监控原理图 根据Honeywell WEBS 系统的特点，一个搭配组中，冷冻机和相关蝶阀为一个程序组；冷冻泵冷却泵分别为一个程序组；冷却塔和相关蝶阀为一个程序组；各程序组独立运行，分别由 1个DDC 控制器完成其控制逻辑。每个DDC 独立完成该组设备的启停和故障切换控制，通过lonworks 总线进行 DDC 之间点对点的数据交换，以实现启停过程的顺序控制和负荷控制。 冷却泵CW P1-1-7 冷却泵CW P1-1-6 _________________________________________________ 2 2）冷却塔控制 第一，开机顺序：(延迟时间为5~300秒可调) 开冷却阀-开冷却塔阀-开冷却泵-开冷却塔风机-开冷冻阀-开冷冻泵-开冷水机组 第二，关机顺序：(延迟时间为5~300秒可调) 关冷水机组-关冷冻泵-关冷冻阀-关冷却塔风机-关冷却泵 -关冷却塔阀-关冷却阀 从上述冷源系统控制流程可见，冷却塔是冷却水系统中最后启动的一个设备，故冷却塔启动的前提条件是在冷却阀、冷却塔阀和冷却泵均已经正常启动运行，并且冷却水回水温度达到了设定值。（冷却水回水温度预设定：下限是27°C，上限时32°C；设定值可以在用户界面上根据用户实际需要直接修改。） a）运行时间比较 每台冷却塔都有运行时间累计，根据冷却塔累计的运行时间，程序自动寻找运行时间最少的冷却塔并启动该设备开机子程序。当任一冷却塔一旦启动后，设备根据累计运行时间排序的程序立即锁定，不再执行时间排序，避免多个设备累计运行时间相近而导致频繁启动设备。每次执行设备时间累计计算是在任一台同类设备未启动前至任一台设备启动为止。 b）启...
