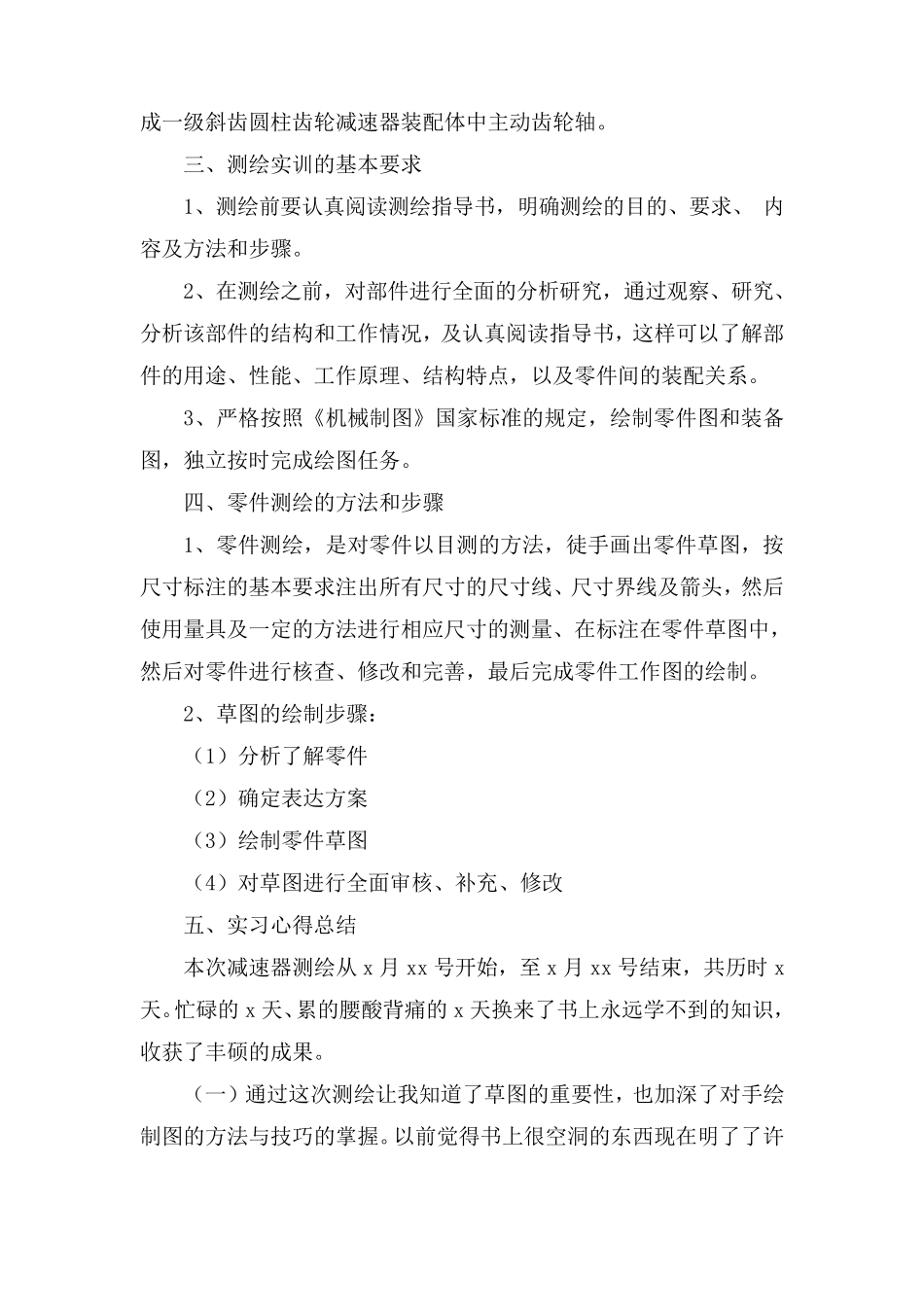

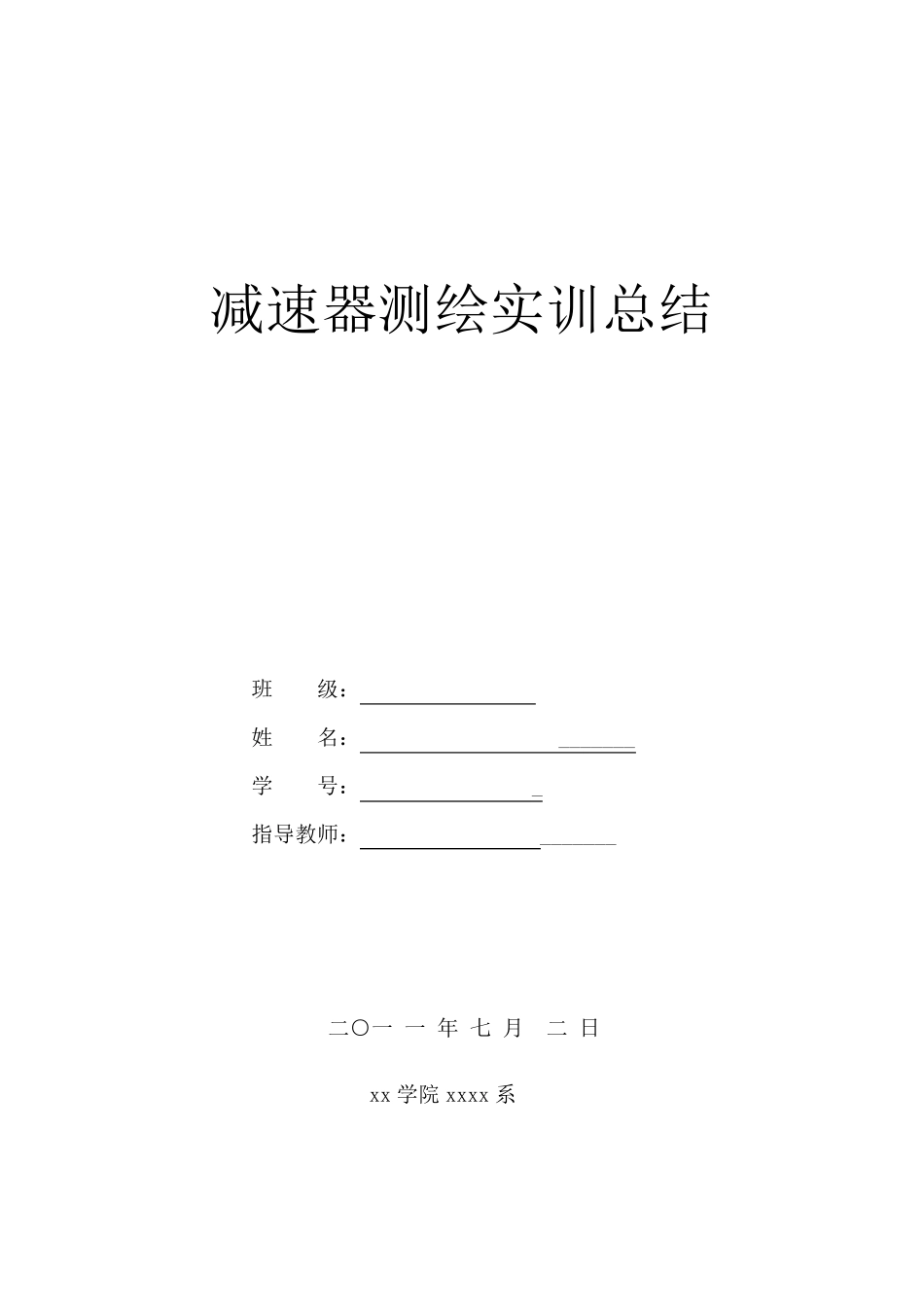

减速器测绘实训总结 班 级： 姓 名： _______ 学 号： _ 指导教师： _______ 二○一 一 年 七 月 二 日 xx 学院 xxxx 系 减速器测绘实习报告 一周的测绘时间马上就要结束了,这一周真的有点累,晚睡早起每天趴在图纸上,但是学到了很多东西,还是有点兴奋。开始之前感觉会很简单,可是一开始画就发现了很多问题，画图慢以及不会画，还有数据测得不准和不全。但在最后的努力下，终于完成了测绘。那心情很激动。 我通过这次测绘总结了以下几个方面，关于快速完成测绘的方法： 一 、测绘的目的及意义 1、进一步了解装配体及掌握各类典型零件的测绘方法、测绘步骤及测绘要求：熟悉常用测绘工具、量具的使用方法。 2、提高对零件上各类结构（含工艺结构）的认知及分析能力；培养对实际零件的综合图示表达能力。 3、提高对装配体结构的认知及分析能力，了解装配体的工作原理、动作过程、装拆顺序及各零件之间的装配连接关系 ；培养对简单装配体的综合图示表达能力。 4、培养徒 手 绘制 零件草 图和零件工程图的基 本 能力。 二 、测绘基 本 内 容 和主 要任 务 测绘部 件：减速器 1、测绘对象 ：一级 斜 齿 圆 柱 齿 轮 减速器装配体所 有非 标 准零件。 2、实习任 务 ：学生 分组 测绘一级 直 齿 圆 柱 齿 轮 减速器装配体所有非 标 准零件。 3、我的主 要任 务 ：（1）、测绘完成箱 体零件图A1；（2）、测绘完 成一级斜齿圆柱齿轮减速器装配体中主动齿轮轴。 三、测绘实训的基本要求 1、测绘前要认真阅读测绘指导书，明确测绘的目的、要求、 内容及方法和步骤。 2、在测绘之前，对部件进行全面的分析研究，通过观察、研究、分析该部件的结构和工作情况，及认真阅读指导书，这样可以了解部件的用途、性能、工作原理、结构特点，以及零件间的装配关系。 3、严格按照《机械制图》国家标准的规定，绘制零件图和装备图，独立按时完成绘图任务。 四、零件测绘的方法和步骤 1、零件测绘，是对零件以目测的方法，徒手画出零件草图，按尺寸标注的基本要求注出所有尺寸的尺寸线、尺寸界线及箭头，然后使用量具及一定的方法进行相应尺寸的测量、在标注在零件草图中，然后对零件进行核查、修改和完善，最后完成零件工作图的绘制。 2、草图的绘制步骤： （1）分析了解零件 （2）确定表达方案 （3）绘制零件草图 （4）对草图进行全面审核、补充、修改 五、实习心得总结 本...
