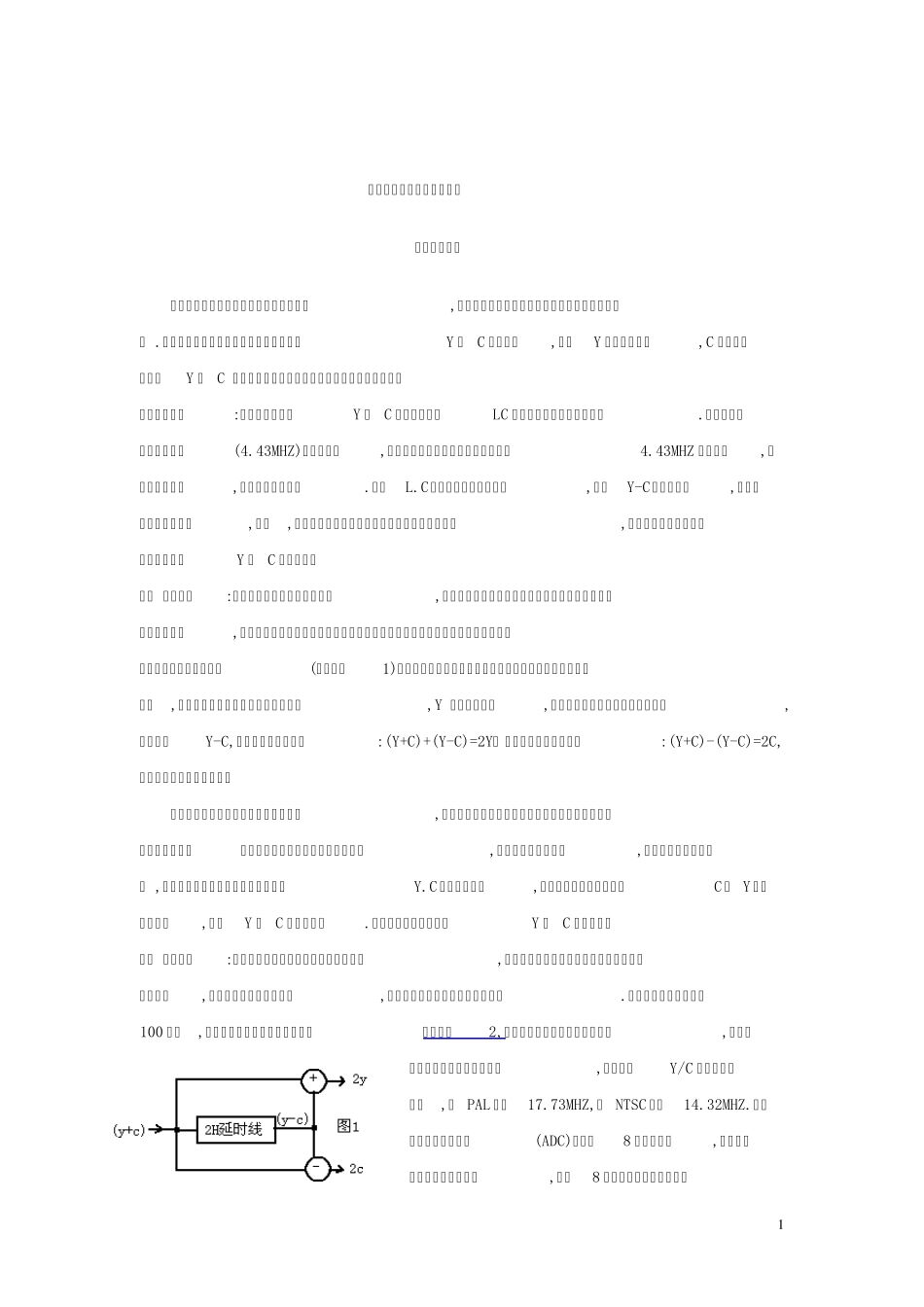

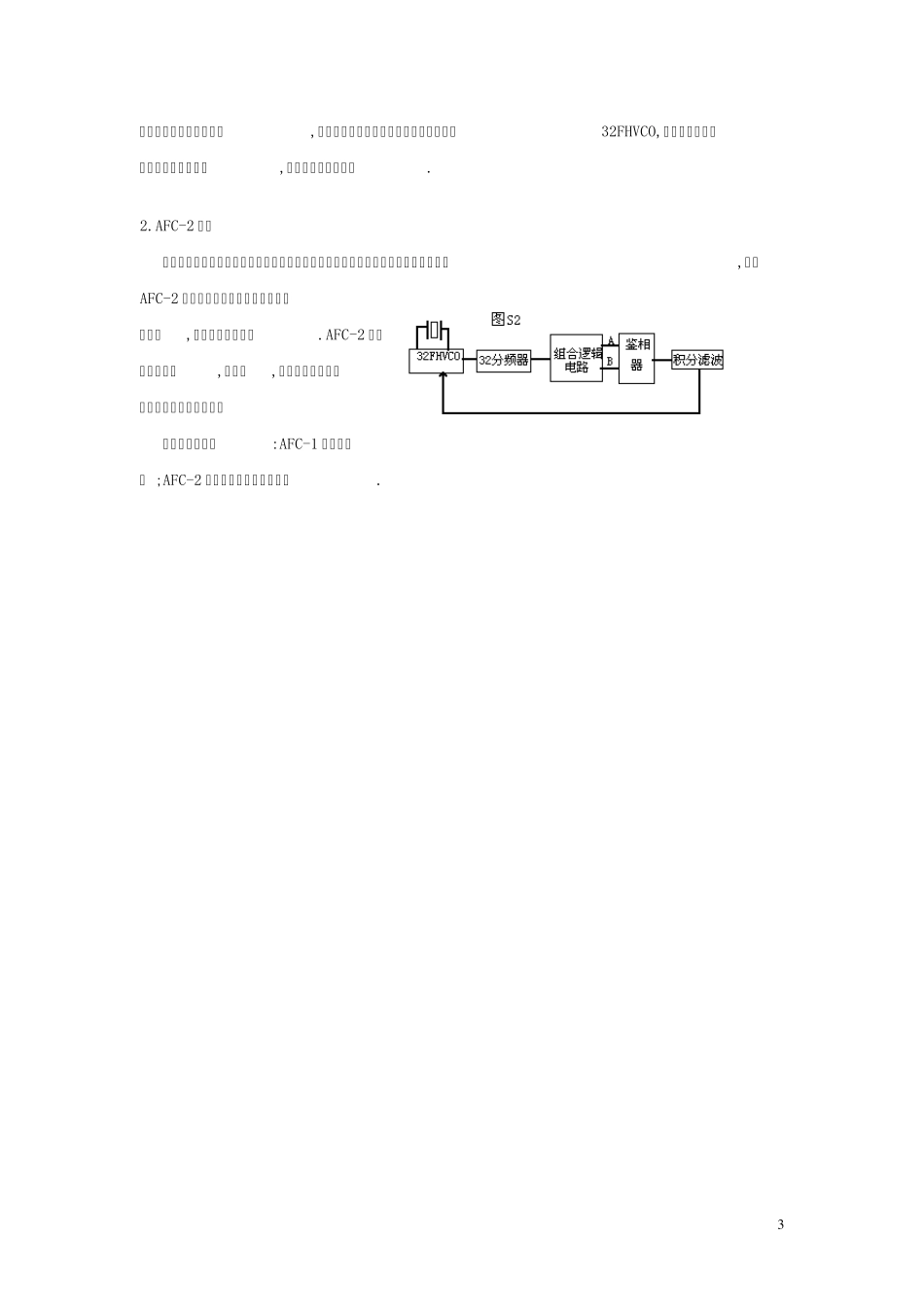

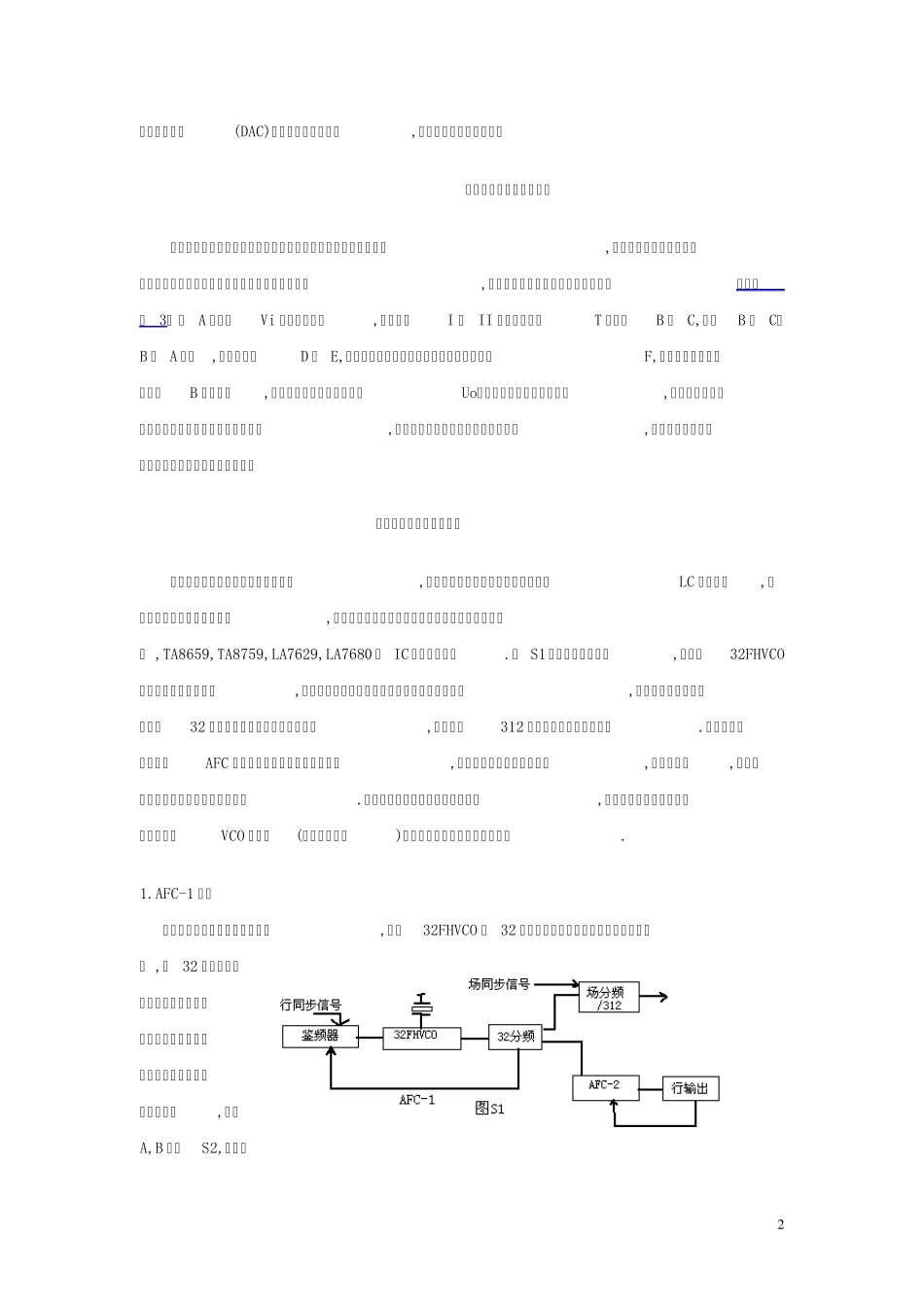

1 几种电视机基本电路（一） 色亮分离电路 全彩电视频中包含有亮度信号和色度信号,在彩电中通常没法将这两个信号分开分别进行处理 .这种将色度信号和亮度信号分离的电路叫Y 一 C 分离电路,其中Y 代表亮度信号,C 代表色度信号，Y 一 C 分离电路在彩电技术发展的历程中分为三个阶段。 一、第一阶段:在早期的彩电中Y 一 C 分离电路是采LC 带通滤波器和陷波器所组成.将视频信号通过一个窄带(4.43MHZ)带通滤波器,得到色度信号。将视频信号经过一个4.43MHZ 的陷波器,抑制掉色度信号,从而得到亮度信号.显然L.C滤波器的品质因数较低,所以Y-C分离度较差,存在较严重的亮色串扰,另外,由于亮度通道加入了陷波器这使得亮度信号受损,使清晰度下降，为此出现第二阶段的Y 一 C 分离电路。 二、 第二阶段:采用梳状滤波器进行色亮分离,它是根据视频信号频谱交织的原理及梳状滤波器的梳齿滤波特性,以频谱分离的方式分离出亮度和色度信号，这种梳状滤波器是由两行延迟线、加法器、减法器等部分组成(结构如图1)。我们假设相邻两行的视频信号保持相关性以及延迟线无损耗,那么输入的信号经延迟线延迟两行后,Y 信号保持不变,而色副载波的相位则与原信号相反,所以变成Y-C,在加法器输出信号为:(Y+C)+(Y-C)=2Y； 在减法器输出的信号为:(Y+C)-(Y-C)=2C,从而达到色亮分离的目的。 上述分析结果是基于信号相关性的假设,可将色度信号与亮度信号较彻底分离而获得较为理想的图象质量。但实际的视频信号并不是这样理想的,即会出现非相关情况,如垂直方向有色度跳变 ,那么在此处直过信号与延迟信号中的Y.C 分量不再相同,加法器与减法器便不能将C 或 Y 分量完全对消,造成Y 与 C 分离不彻底.为此出现了第三阶段的Y 一 C 分离电路。 三、 第三阶段:这种滤波器称为动态数字式梳状滤波器,它是利用三行彩色信号来完成垂直方向的相关检测,仅提取所需要的彩色信号,从而克服了前述梳状滤波器的缺点.使图象的清晰度提高了100 多线,这种新型三行数字化梳状滤波器结构如图2,图中下半部分是典型的锁相环路,用以产生四倍于色副载波振荡频率,用作数字Y/C 分离电路的时钟,对 PAL 制为17.73MHZ,对 NTSC 制为14.32MHZ.视频信号经模数转换器(ADC)转换为8 位数字信号,进入数字梳状滤波器进行运算,到此8 位亮度和色度数字信号再 2 经数模转换器(DAC)转换成模拟信号输出,完成了亮色分离的任务。 延迟式水平轮廓校正电路 在新彩电中为消除色亮干扰都在亮度...
