凹版轮转印刷机操作规范手册VIP免费

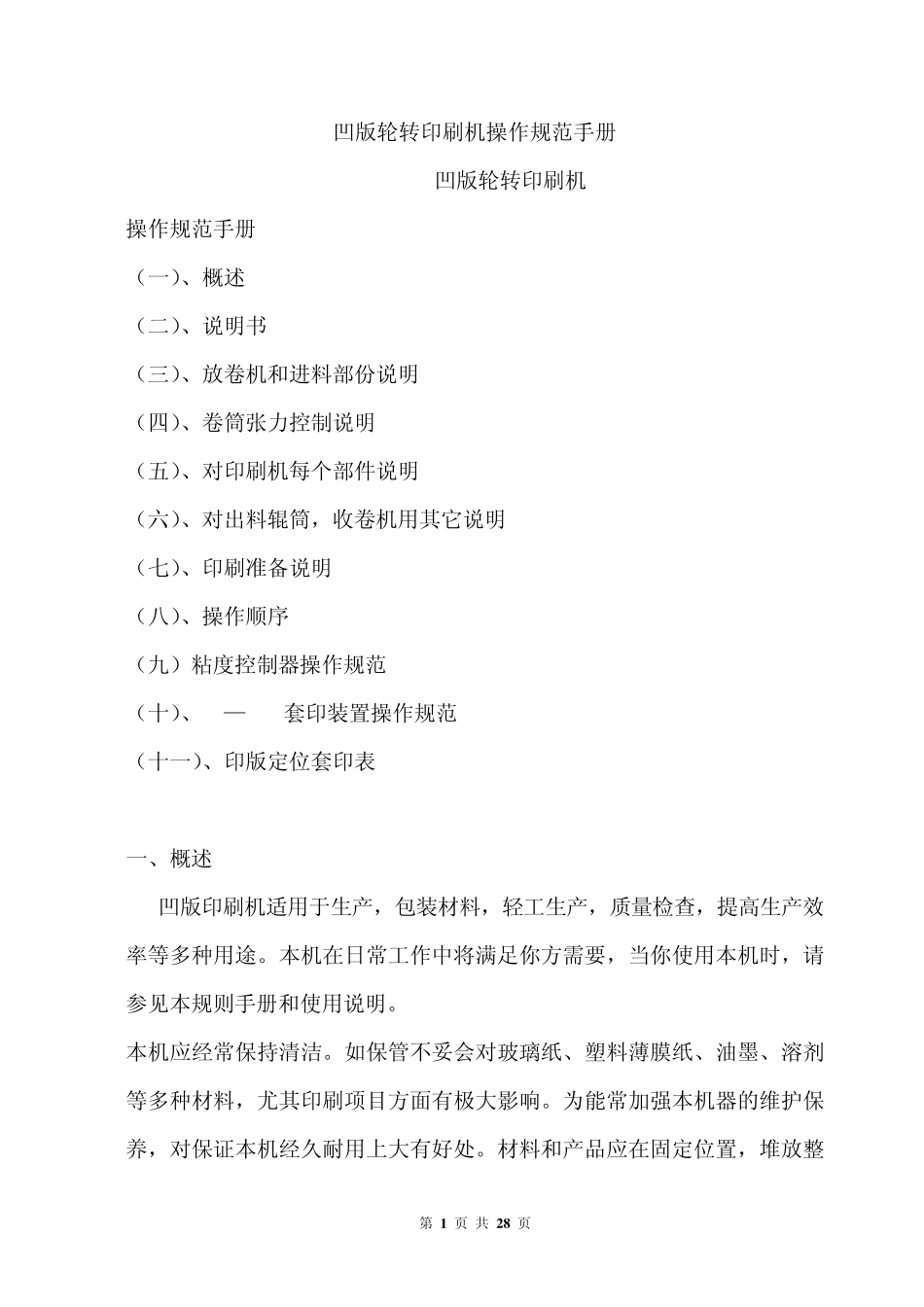

凹版轮转印刷机操作规范手册_第1页
1/28
凹版轮转印刷机操作规范手册_第2页
2/28
凹版轮转印刷机操作规范手册_第3页
3/28
第 1 页 共 2 8 页 凹版轮转印刷机操作规范手册 GS/120凹版轮转印刷机 操作规范手册 (一)、概述 (二)、说明书 (三)、放卷机和进料部份说明 (四)、卷筒张力控制说明 (五)、对印刷机每个部件说明 (六)、对出料辊筒,收卷机用其它说明 (七)、印刷准备说明 (八)、操作顺序 (九)粘度控制器操作规范 (十)、DT—860套印装置操作规范 (十一)、印版定位套印表 一、概述 凹版印刷机适用于生产,包装材料,轻工生产,质量检查,提高生产效率等多种用途。本机在日常工作中将满足你方需要,当你使用本机时,请参见本规则手册和使用说明。 本机应经常保持清洁。如保管不妥会对玻璃纸、塑料薄膜纸、油墨、溶剂等多种材料,尤其印刷项目方面有极大影响。为能常加强本机器的维护保养,对保证本机经久耐用上大有好处。材料和产品应在固定位置,堆放整第 2 页 共 2 8 页 齐,保持车间清洁。车间应严禁烟火。重要的是应由专业人员定期对机器各转动环节和易受磨损之地方加注润滑和洗恻内部机件,以保证本机器经常运转灵活,这对于延长机器的使用寿命和提高工作效率能起到一定的作用。 二、 说明书 1、 绪论 GS100/6型凹版印刷机是专门印刷作高级用途的聚丙烯、聚乙烯和其它塑料薄膜的机器。 2、 主要尺寸和能量 最大卷筒纸宽 1000MM 导辊表面宽度 1100MM 辊筒直径 120—180MM 辊筒周长 380—880MM 辊筒表面最大宽度 1150MM 辊筒速度 32—320转/分 最大印刷速度(辊筒直径为 150MM时) 150M/分 最大放卷直径 500M 最大收卷直径 500MM 驱动功率(单色加热器) 30KW 动力功率 约 255KW 机器总高 约 3300MM 安装重理 约 1400*4000平方毫米 第 3 页 共 2 8 页 机器重量 约18T 3、 电器系统 电源 交流电 380V 50H2 三相 主电机 15KW 变速电机、变速比1:12 (1套)第一个电磁制动器,减速速齿轮,滑轮垫座 放卷机制动器 ZKB 5X 2套 自动电器式调节器 1套 进料辊制动器 ZKB—2。5 1套 进料能制动器控制 1组 出料辊驱动马达 1。5KW、4级、三相感应马达 1套 出料辊电源离合器 ZKB—2。5B 1套 出料辊电源离合器控制器 1套 卷筒机收卷马达 2.2KW直流电机 2台 卷筒机收卷马达手动控制器 1套 干燥发热器 6套 鼓风干燥机 2.2KW、二级、三相感应电机 6台 预热辊 5。5KW 1组 补偿辊启动马达 25KW 可逆电机 5套 空压机 3。7KW 1台...
