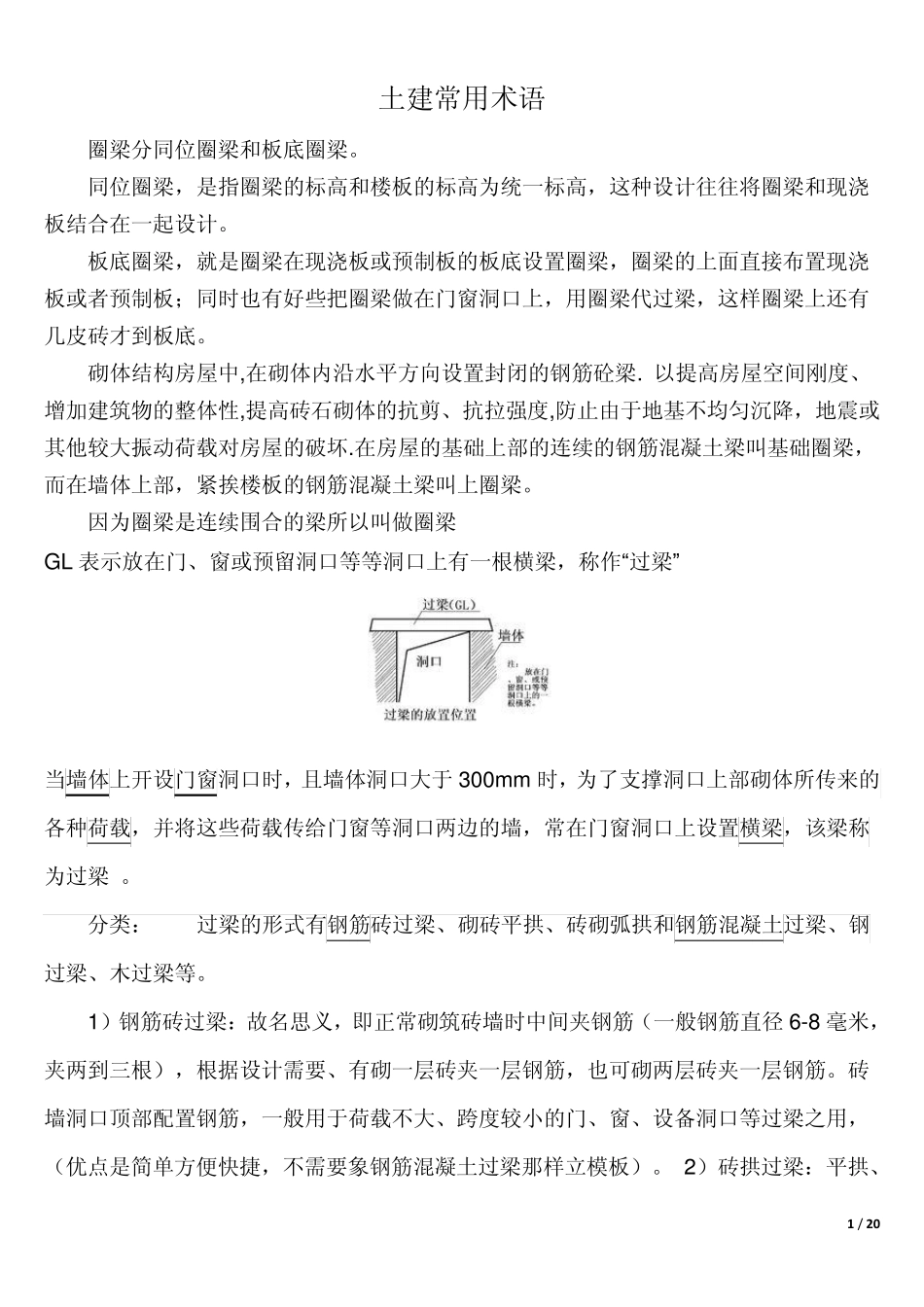

1 / 20 土建常用术语 圈梁分同位圈梁和板底圈梁。 同位圈梁，是指圈梁的标高和楼板的标高为统一标高，这种设计往往将圈梁和现浇板结合在一起设计。 板底圈梁，就是圈梁在现浇板或预制板的板底设置圈梁，圈梁的上面直接布置现浇板或者预制板；同时也有好些把圈梁做在门窗洞口上，用圈梁代过梁，这样圈梁上还有几皮砖才到板底。 砌体结构房屋中,在砌体内沿水平方向设置封闭的钢筋砼梁. 以提高房屋空间刚度、增加建筑物的整体性,提高砖石砌体的抗剪、抗拉强度,防止由于地基不均匀沉降，地震或其他较大振动荷载对房屋的破坏.在房屋的基础上部的连续的钢筋混凝土梁叫基础圈梁，而在墙体上部，紧挨楼板的钢筋混凝土梁叫上圈梁。 因为圈梁是连续围合的梁所以叫做圈梁 GL 表示放在门、窗或预留洞口等等洞口上有一根横梁，称作“过梁” 当墙体上开设门窗洞口时，且墙体洞口大于 300m m 时，为了支撑洞口上部砌体所传来的各种荷载，并将这些荷载传给门窗等洞口两边的墙，常在门窗洞口上设置横梁，该梁称为过梁 。 分类： 过梁的形式有钢筋砖过梁、砌砖平拱、砖砌弧拱和钢筋混凝土过梁、钢过梁、木过梁等。 1）钢筋砖过梁：故名思义，即正常砌筑砖墙时中间夹钢筋（一般钢筋直径 6-8 毫米，夹两到三根），根据设计需要、有砌一层砖夹一层钢筋，也可砌两层砖夹一层钢筋。砖墙洞口顶部配置钢筋，一般用于荷载不大、跨度较小的门、窗、设备洞口等过梁之用，（优点是简单方便快捷，不需要象钢筋混凝土过梁那样立模板）。 2）砖拱过梁：平拱、 2 / 20 弧拱，用于洞口宽度小于1 米。3）钢筋混凝土过梁：常用，多为预制构件。有矩 形、L形等形式。宽度同墙厚，高度及配筋根据结构计算确定。两端伸进墙内不小于240mm。 破坏形式： 钢筋砖过梁受弯矩和剪力作用。当过梁受拉区的拉应力超过砖砌体的抗拉强度时，则在跨中受拉区会出现垂直裂缝；当支座处斜截面的主拉应力超过砖砌体沿齿缝的抗拉强度时，在靠近支座处会出现斜裂缝，在砌体材料中表现为阶梯形斜裂缝。 砖砌平拱和弧拱过梁在跨中开裂后，会出现水平推力。此水平推力由两端支座处的墙体承受。当此墙体的灰缝抗剪强度不足时，会导致支座滑动而破坏，这种破坏在房屋端部的墙体处较易发生。 钢筋混凝土过梁的破坏形式同一般受弯构件，即受弯及受剪破坏，有时要考虑两端支承处砌体的局部受压破坏。 讲 解 举例：如 GL-4122，表示：洞口为1.2 米，过梁宽为0.24 米，过梁钢筋和...
