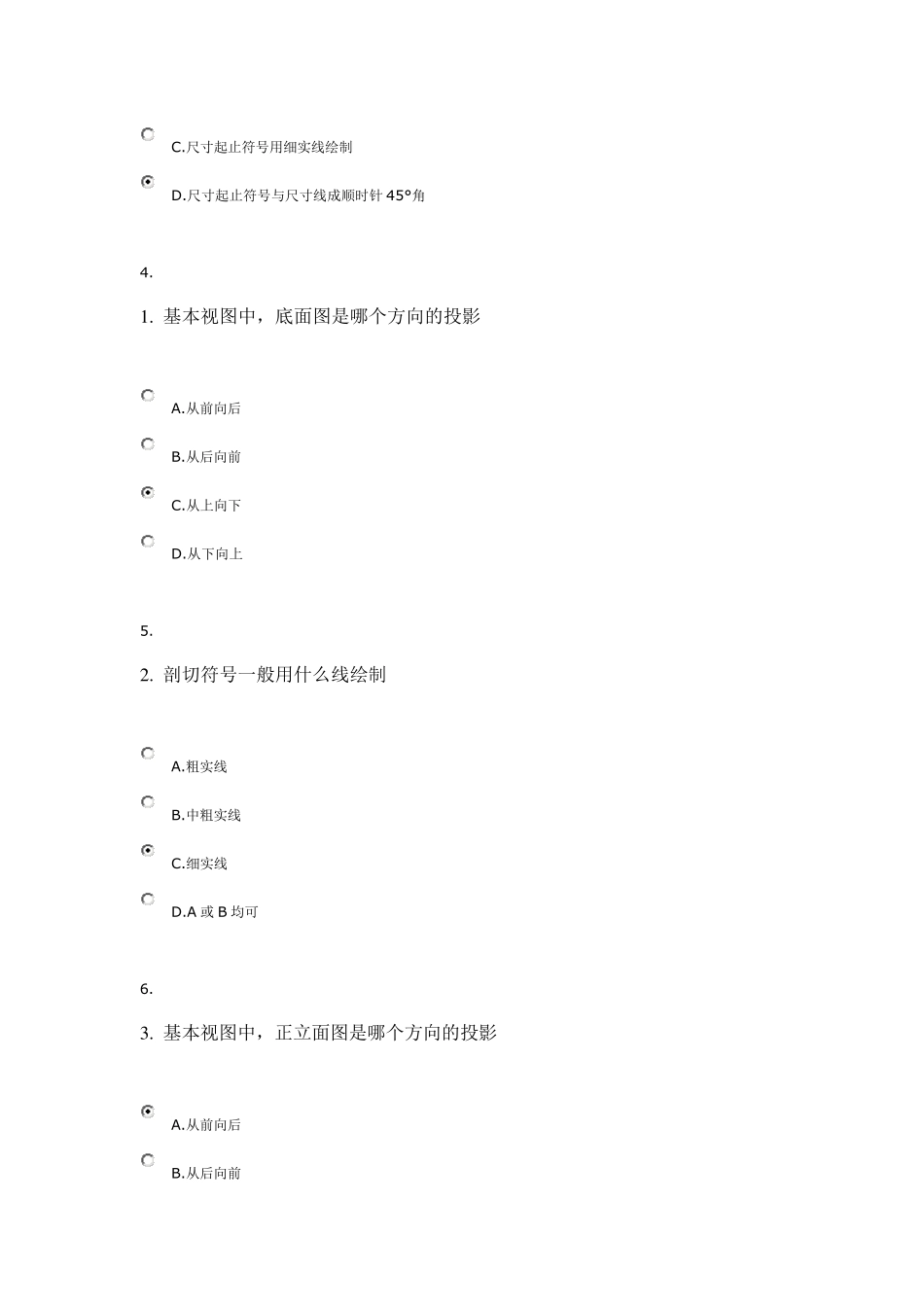

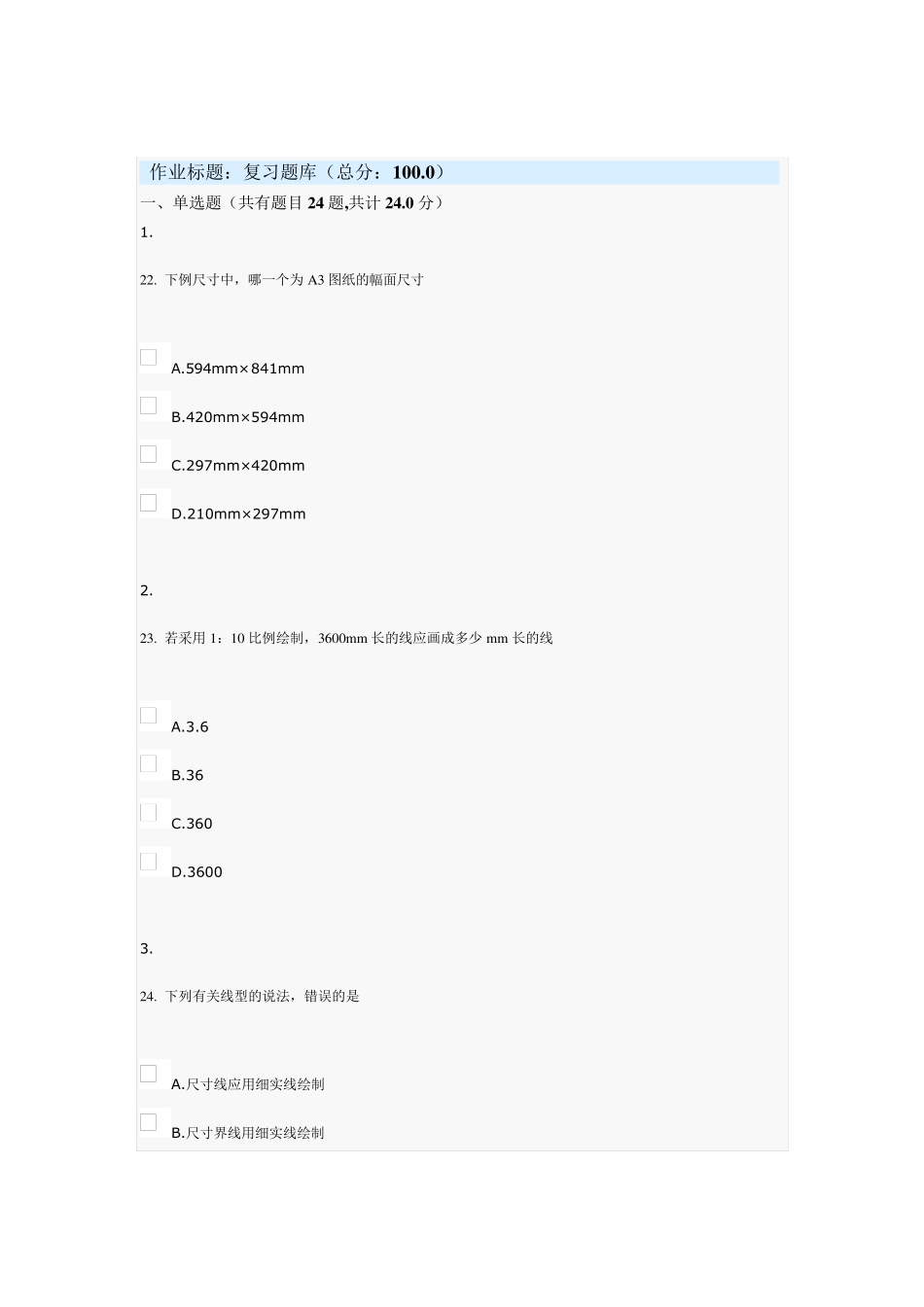

作业标题：复习题库（总分：1 0 0 .0 ） 一、单选题（共有题目 2 4 题,共计 2 4 .0 分） 1. 22. 下例尺寸中，哪一个为 A3 图纸的幅面尺寸 A.594mm×841mm B.420mm×594mm C.297mm×420mm D.210mm×297mm 2. 23. 若采用 1：10 比例绘制，3600mm 长的线应画成多少 mm 长的线 A.3.6 B.36 C.360 D.3600 3. 24. 下列有关线型的说法，错误的是 A.尺寸线应用细实线绘制 B.尺寸界线用细实线绘制 C.尺寸起止符号用细实线绘制 D.尺寸起止符号与尺寸线成顺时针45°角 4. 1 . 基本视图中，底面图是哪个方向的投影 A.从前向后 B.从后向前 C.从上向下 D.从下向上 5. 2 . 剖切符号一般用什么线绘制 A.粗实线 B.中粗实线 C.细实线 D.A 或 B 均可 6. 3 . 基本视图中，正立面图是哪个方向的投影 A.从前向后 B.从后向前 C.从上向下 D.从下向上 7. 4. 下列有关简化画法的说法中错误的是 A.当物体的图样有两条对称线时，可只画图样的四分之一 B.对称符号是用细实线绘制的两条平行线 C.省略画法只能省去相同部分 D.局部省略画法中省去的是物体的相同部分 8. 21. 剖切位置线的长度约为 m m A.4~6 B.6~10 C.6~8 D.8~10 9. 10. 下例连接方式，不属于钢结构连接方式的是 A.焊接 B.预埋件连接 C.螺栓连接 D.铆钉连接 10. 1 5 . 当焊缝分布不规则时，欲表示其背面有焊缝，则需在焊缝处加 A.粗线 B.栅线 C.粗线和栅线 D.以上都不对 11. 1 7 . 指北针应绘制于下列哪一个图样中 A.底层平面图 B.标准平面图 C.立面图 D.剖面图 12. 5 . 标高符号为 A.等腰三角形 B.等边三角形 C.等腰直角三角形 D.锐角三角形 13. 6 . 标高的单位为 A.米 B.分米 C.厘米 D.毫米 14. 7 . 房屋的水平投影图称为 A.底层平面图 B.标准层平面图 C.顶层平面图 D.屋顶平面图 15. 8 . 剖面图的剖切位置符号应于下列哪一个图样中绘出 A.立面图 B.剖面图 C.底层平面图 D.标准层平面图 16. 9 . 立面图中的室外地坪线用什么线型绘制 A.1.4b的粗实线 B.1.2b的粗实线 C.1.1b的粗实线 D.0.5b的粗实线 17. 1 1 . 绝对标高是指 A.房屋的绝对高度 B.房屋的实际高度 C.以青岛黄海海平面的平均高度为零点的高度 D.东海海平面的平均高度为零点高度 18. 1 2 . 相对标高是指 A.以建筑物室内主要地面为零点测出的高度尺寸 B.以建筑物室外主要地面为零点...
