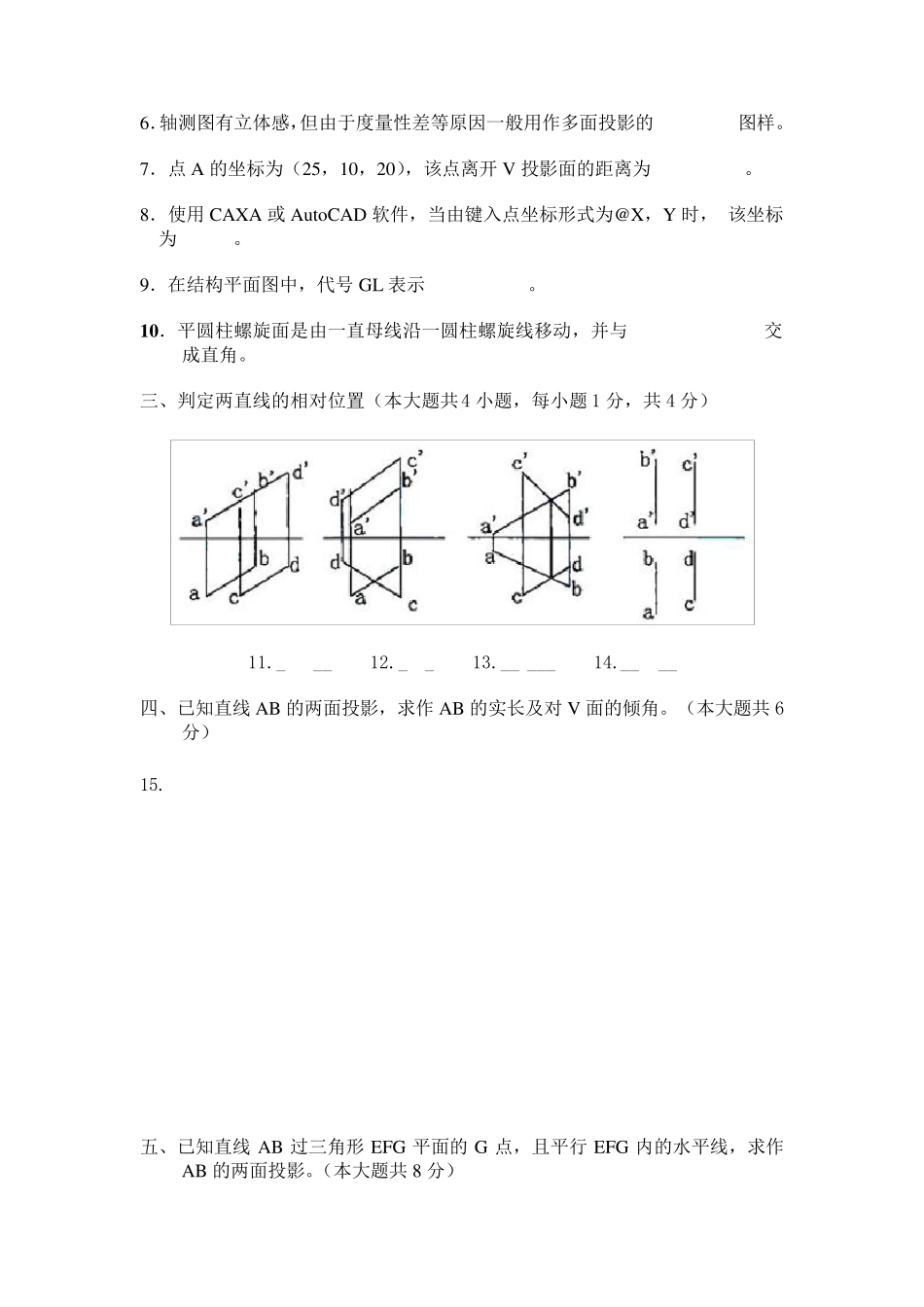

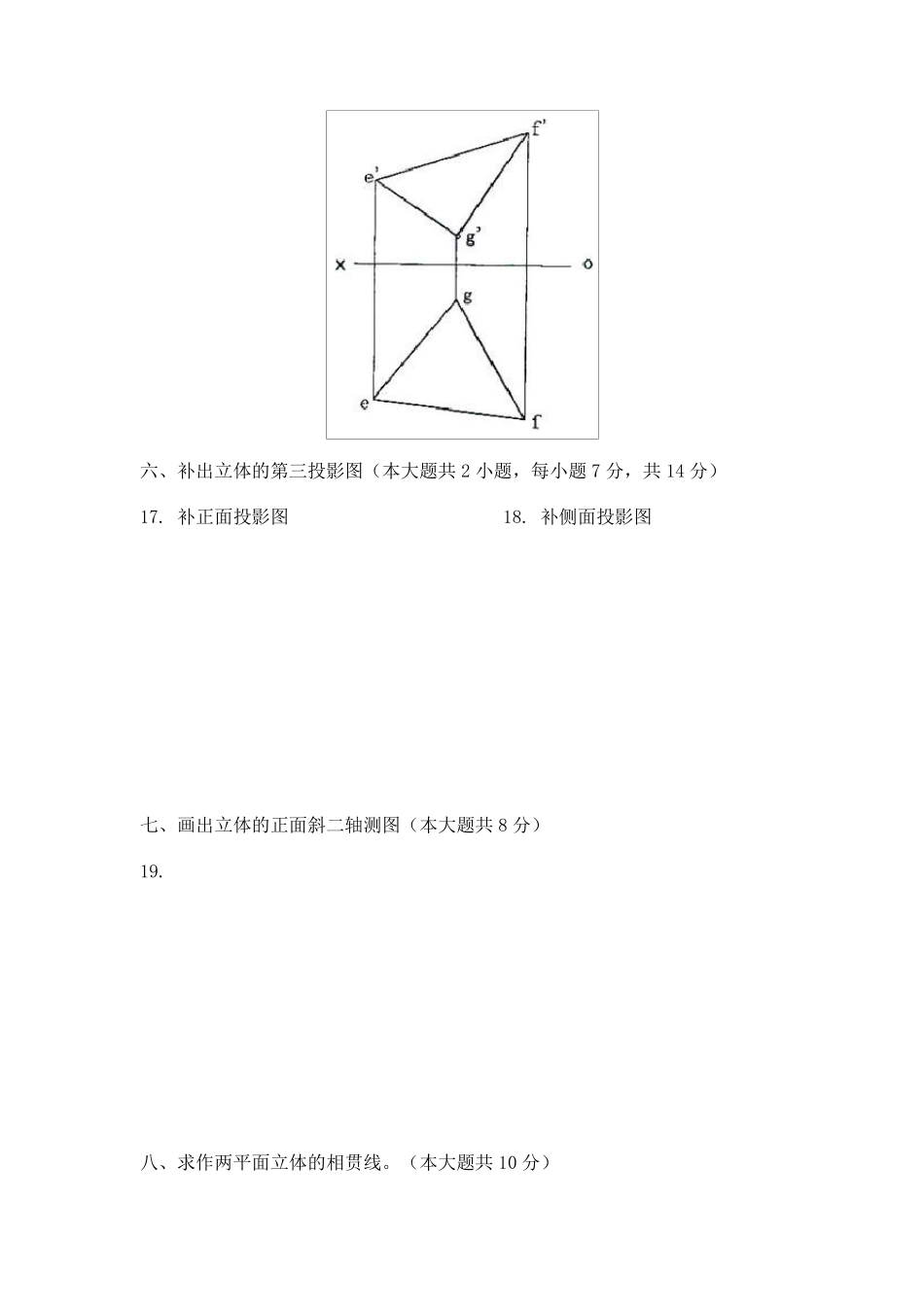

土木工程制图试题 课程代码：02386 一、单项选择题（本大题共 5 小题，每小题1 分，共 5 分） 在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。 1. 房屋的二层建筑平面图，其水平剖切位置 （ ） A.二层窗台上方 B.二层窗台下方 C.二层楼板面处 D.二层楼顶处、三层楼板下方 2．在土木工程制图中，断开界线可采用 （ ） A．波浪线 B. 细实线 C. 细虚线 D. 粗单点长画线 3. 房屋施工图一般包括建筑施工图、结构施工图以及 （ ） A．门窗施工图 B. 设备施工图 C．装修详图 D. 模板详图 4．在建筑工程图中，材料图例表示 （ ） A．三合土 B. 混凝土 C．钢筋混凝土 D. 水泥砂浆 5．已知物体的俯视图及左视图，所对应的前视图为 （ ） 二、填空题（本大题共 5 小题，每小题1 分，共 5 分） 请在每小题的空格中填上正确答案。错填、不填均无分。 6．轴测图有立体感，但由于度量性差等原因一般用作多面投影的 图样。 7．点A 的坐标为（25，10，20），该点离开V 投影面的距离为 。 8．使用CAXA 或Au toCAD 软件，当由键入点坐标形式为@X，Y 时， 该坐标为 。 9．在结构平面图中，代号GL 表示 。 1 0 ．平圆柱螺旋面是由一直母线沿一圆柱螺旋线移动，并与 交成直角。 三、判定两直线的相对位置（本大题共4 小题，每小题 1 分，共 4 分） 11._ __ 12._ _ 13.__ ___ 14.__ __ 四、已知直线AB 的两面投影，求作AB 的实长及对 V 面的倾角。（本大题共 6分） 15. 五、已知直线AB 过三角形EFG 平面的G 点，且平行 EFG 内的水平线，求作AB 的两面投影。（本大题共 8 分） 六、补出立体的第三投影图（本大题共 2 小题，每小题 7 分，共 14 分） 17. 补正面投影图 18. 补侧面投影图 七、画出立体的正面斜二轴测图（本大题共 8 分） 19. 八、求作两平面立体的相贯线。（本大题共 10 分） 20. 九、画出坡屋顶房屋的两点透视图。（本大题共 8 分） 21. 十、求作带切口圆柱的 H、W 投影。（本大题共 10 分） 22. 十一、画出进门处的 2-2 剖面图。（本大题共 8 分） 23． 十二、补全梁的断面 2 -2 ，3 -3 ；画全成型钢筋图（尺寸不注），并填写钢筋表（本大题共 14 分） 24.
