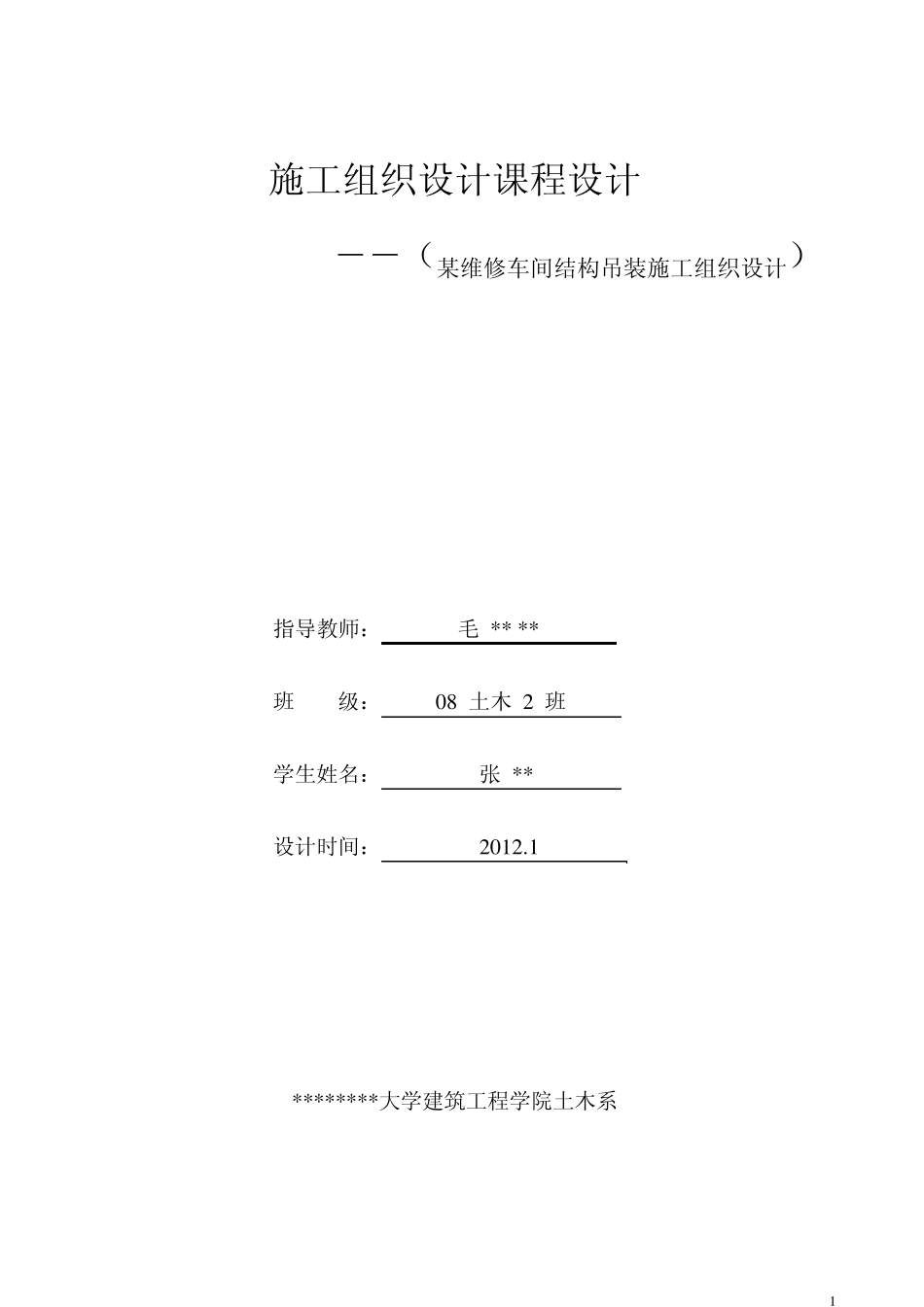

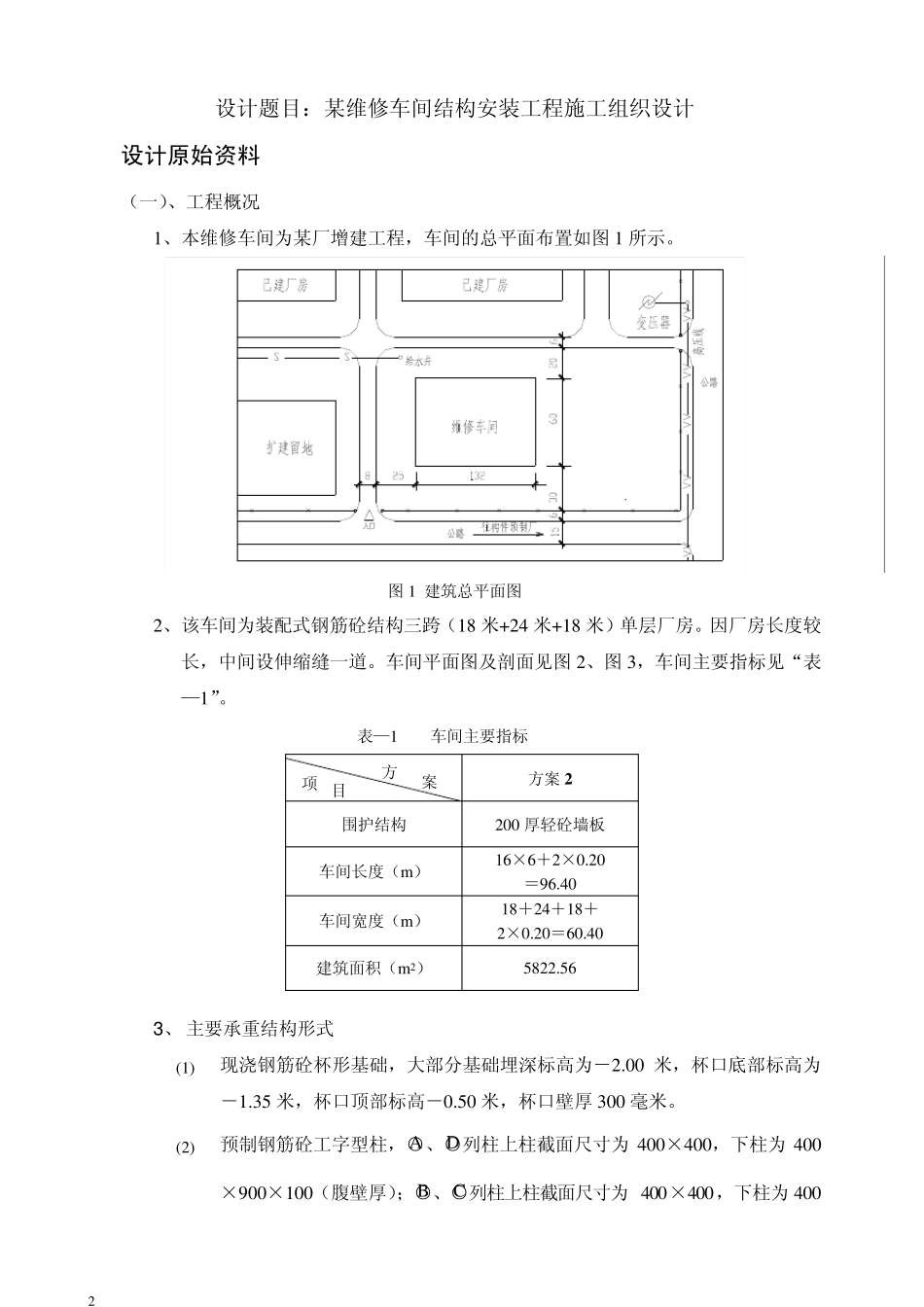

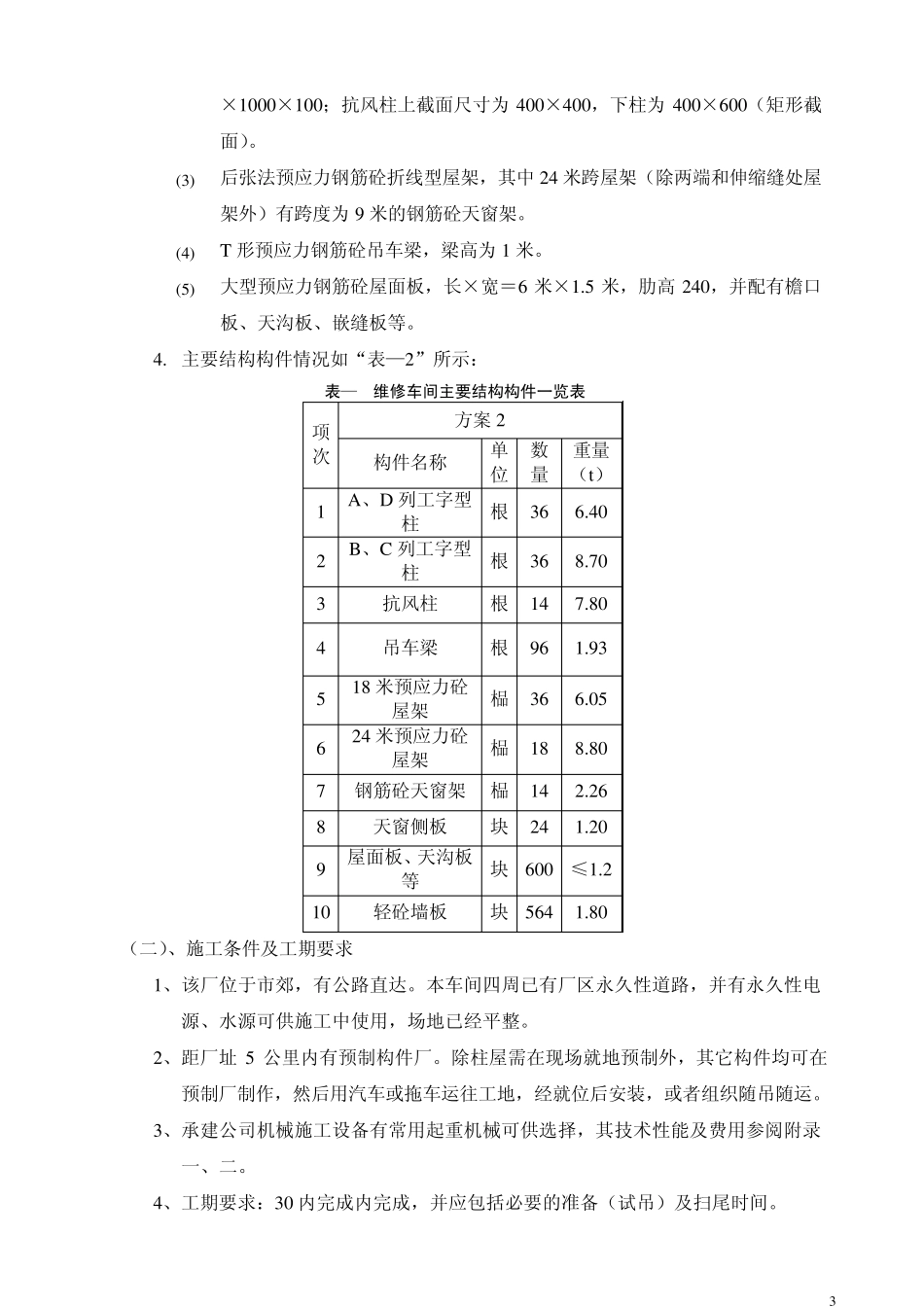

1 施工组织设计课程设计 ――（某维修车间结构吊装施工组织设计） 指导教师： 毛 ** ** 班 级： 0 8 土木 2 班 学生姓名： 张 ** 设计时间： 2 0 1 2 .1 ********大学建筑工程学院土木系 2 设计题目：某维修车间结构安装工程施工组织设计 设计原始资料 （一）、工程概况 1、本维修车间为某厂增建工程，车间的总平面布置如图1 所示。 图1 建筑总平面图 2、该车间为装配式钢筋砼结构三跨（18 米+24 米+18 米）单层厂房。因厂房长度较长，中间设伸缩缝一道。车间平面图及剖面见图2、图3，车间主要指标见“表—1”。 表—1 车间主要指标 方案2 围护结构 200 厚轻砼墙板 车间长度（m） 16×6＋2×0.20 ＝96.40 车间宽度（m） 18＋24＋18＋ 2×0.20＝60.40 建筑面积（m2） 5822.56 3 、 主要承重结构形式 (1) 现浇钢筋砼杯形基础，大部分基础埋深标高为－2.00 米，杯口底部标高为－1.35 米，杯口顶部标高－0.50 米，杯口壁厚300 毫米。 (2) 预制钢筋砼工字型柱，○A、○D列柱上柱截面尺寸为400×400，下柱为400×900×100（腹壁厚）；○B 、○C 列柱上柱截面尺寸为400×400，下柱为400方 案 项 目 3 ×1000×100；抗风柱上截面尺寸为 400×400，下柱为 400×600（矩形截面）。 (3) 后张法预应力钢筋砼折线型屋架，其中 24 米跨屋架（除两端和伸缩缝处屋架外）有跨度为 9 米的钢筋砼天窗架。 (4) T 形预应力钢筋砼吊车梁，梁高为 1 米。 (5) 大型预应力钢筋砼屋面板，长×宽＝6 米×1.5 米，肋高 240，并配有檐口板、天沟板、嵌缝板等。 4. 主要结构构件情况如“表—2”所示： 表—2 维修车间主要结构构件一览表 项 次 方案 2 构件名称 单位 数量 重量（t） 1 A、D 列工字型柱 根 36 6.40 2 B、C 列工字型柱 根 36 8.70 3 抗风柱 根 14 7.80 4 吊车梁 根 96 1.93 5 18 米预应力砼屋架 榀 36 6.05 6 24 米预应力砼屋架 榀 18 8.80 7 钢筋砼天窗架 榀 14 2.26 8 天窗侧板 块 24 1.20 9 屋面板、天沟板等 块 600 ≤1.2 10 轻砼墙板 块 564 1.80 （二）、施工条件及工期要求 1、 该厂位于市郊，有公路直达。本车间四周已有厂区永久性道路，并有永久性电源、水源可供施工中使用，场地已经平整。 2、 距厂址 5 公里内有预制构件厂。除柱屋需在现场就地预制外，其它构件均可在预制厂制作，然后...
