土木工程课程设计24m梯形钢屋架设计VIP免费

土木工程课程设计24m梯形钢屋架设计_第1页
1/26
土木工程课程设计24m梯形钢屋架设计_第2页
2/26
土木工程课程设计24m梯形钢屋架设计_第3页
3/26

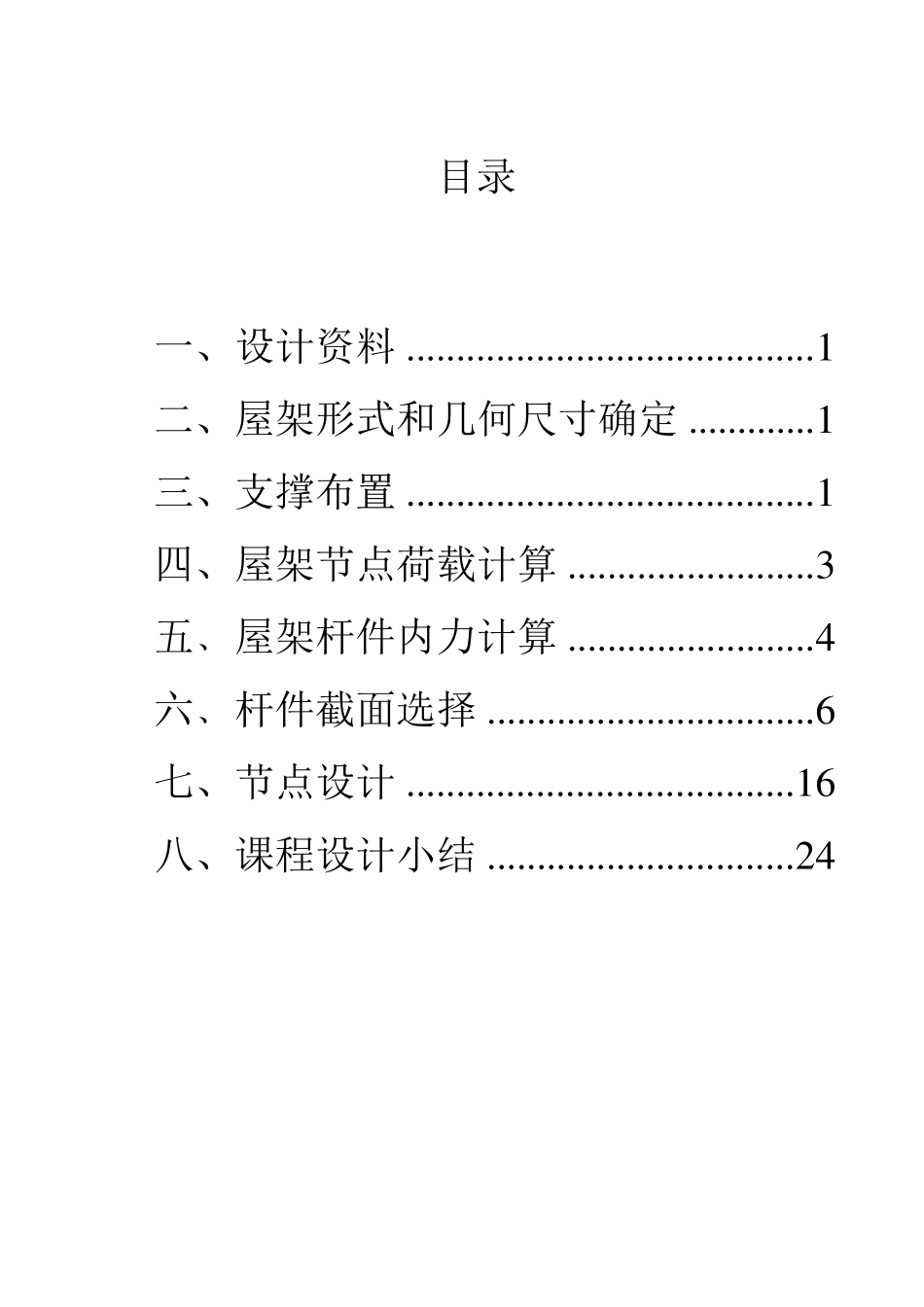

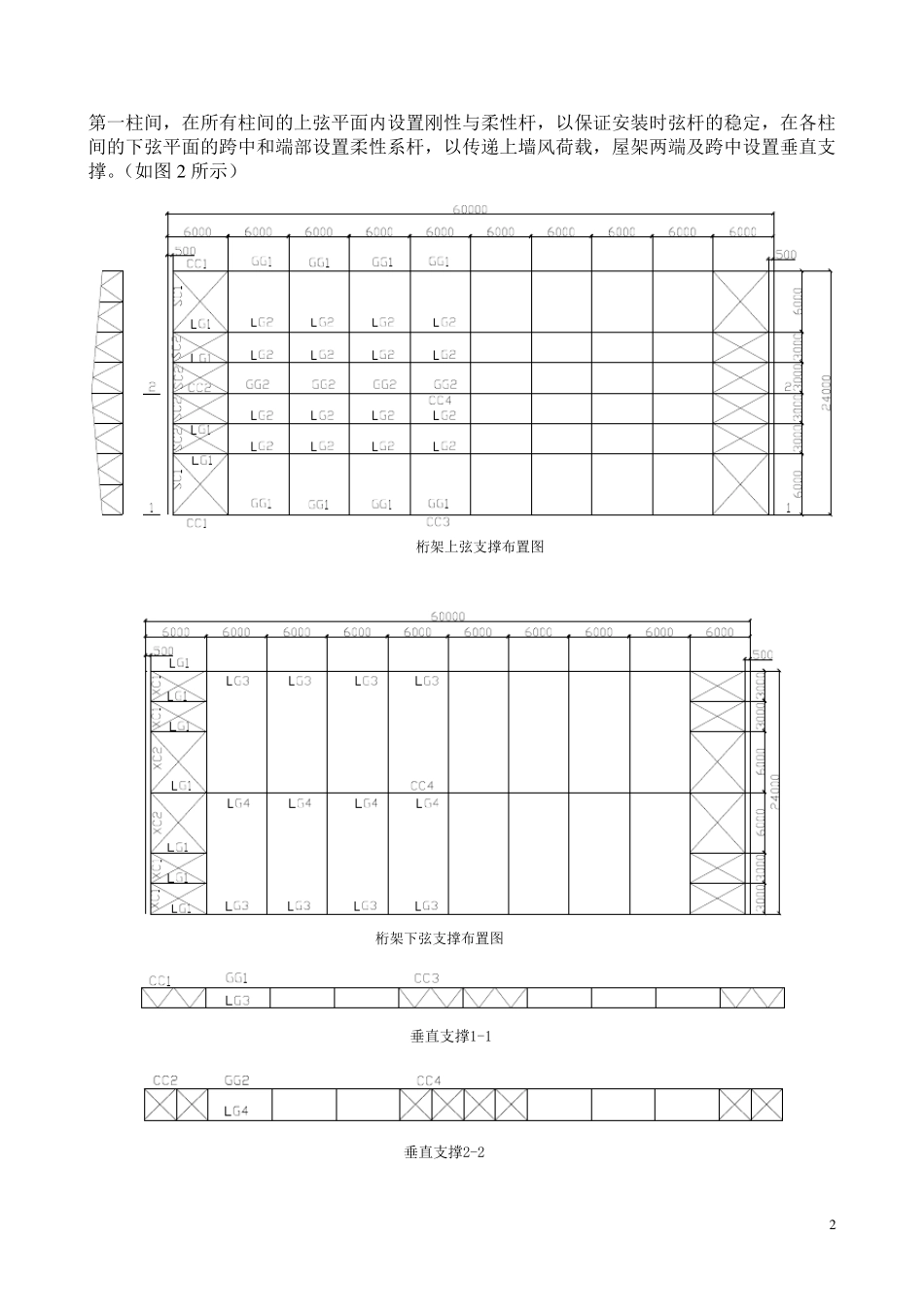

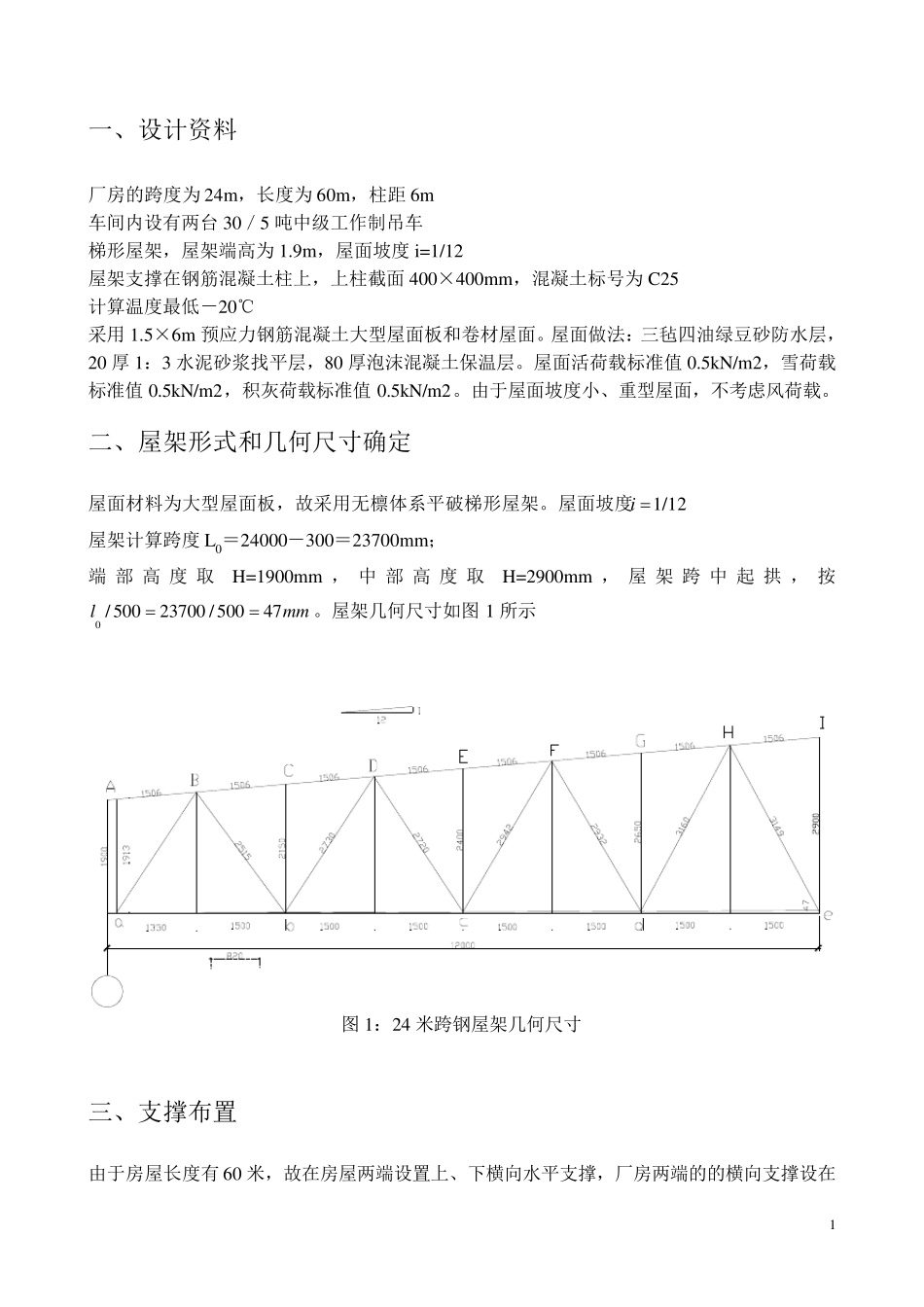

目录 一、设计资料 ......................................... 1 二、屋架形式和几何尺寸确定 ............. 1 三、支撑布置 ......................................... 1 四、屋架节点荷载计算 ......................... 3 五﹑屋架杆件内力计算 ......................... 4 六﹑杆件截面选择 ................................. 6 七、节点设计 ....................................... 1 6 八、课程设计小结 ............................... 2 4 1 一、设计资料 厂房的跨度为24m ,长度为60m ,柱距6m 车间内设有两台30/5 吨中级工作制吊车 梯形屋架,屋架端高为1.9m ,屋面坡度i=1/12 屋架支撑在钢筋混凝土柱上,上柱截面400×400m m ,混凝土标号为C25 计算温度最低-20℃ 采用 1.5×6m 预应力钢筋混凝土大型屋面板和卷材屋面。屋面做法:三毡四油绿豆砂防水层,20 厚 1:3 水泥砂浆找平层,80 厚泡沫混凝土保温层。屋面活荷载标准值 0.5kN/m 2,雪荷载标准值 0.5kN/m 2,积灰荷载标准值 0.5kN/m 2。由于屋面坡度小、重型屋面,不考虑风荷载。 二、屋架形式和几何尺寸确定 屋面材料为大型屋面板,故采用无檩体系平破梯形屋架。屋面坡度1/12i  屋架计算跨度L0=24000-300=23700m m ; 端部 高度取H=1900m m ,中部 高度取H=2900m m ,屋架跨中起 拱 ,按0 / 50023700 / 50047lm m。屋架几何尺寸如图 1 所示 图 1:24 米跨钢屋架几何尺寸 三、支撑布置 由于房屋长度有60 米,故在房屋两端设置上、下横向水平支撑,厂房两端的的横向支撑设在 2 第一柱间,在所有柱间的上弦平面内设置刚性与柔性杆,以保证安装时弦杆的稳定,在各柱间的下弦平面的跨中和端部设置柔性系杆,以传递上墙风荷载,屋架两端及跨中设置垂直支撑。(如图 2 所示) 桁架上弦支撑布置图 桁架下弦支撑布置图 垂直支撑1-1 垂直支撑2-2 3 图2:梯形钢屋架支撑布置 SC:上弦支撑 XC:下弦支撑 CC:垂直支撑 GG:刚性系杆 LG:柔性系杆 四、屋架节点荷载计算 屋面荷载与雪荷载不会同时出现,计算时取较大荷载标准值计算; 屋架沿水平投影面积分布的自重按经验公式(0.120.011 )/kgl kN m计算,跨度单位为(m) 屋面坡度较小,故对所有荷载均按水平投影面计算: 荷 载 计 算 表 表 1 荷 载 名 称 标 准 值(kN/m2) 设 计 值(kN/m2)...
