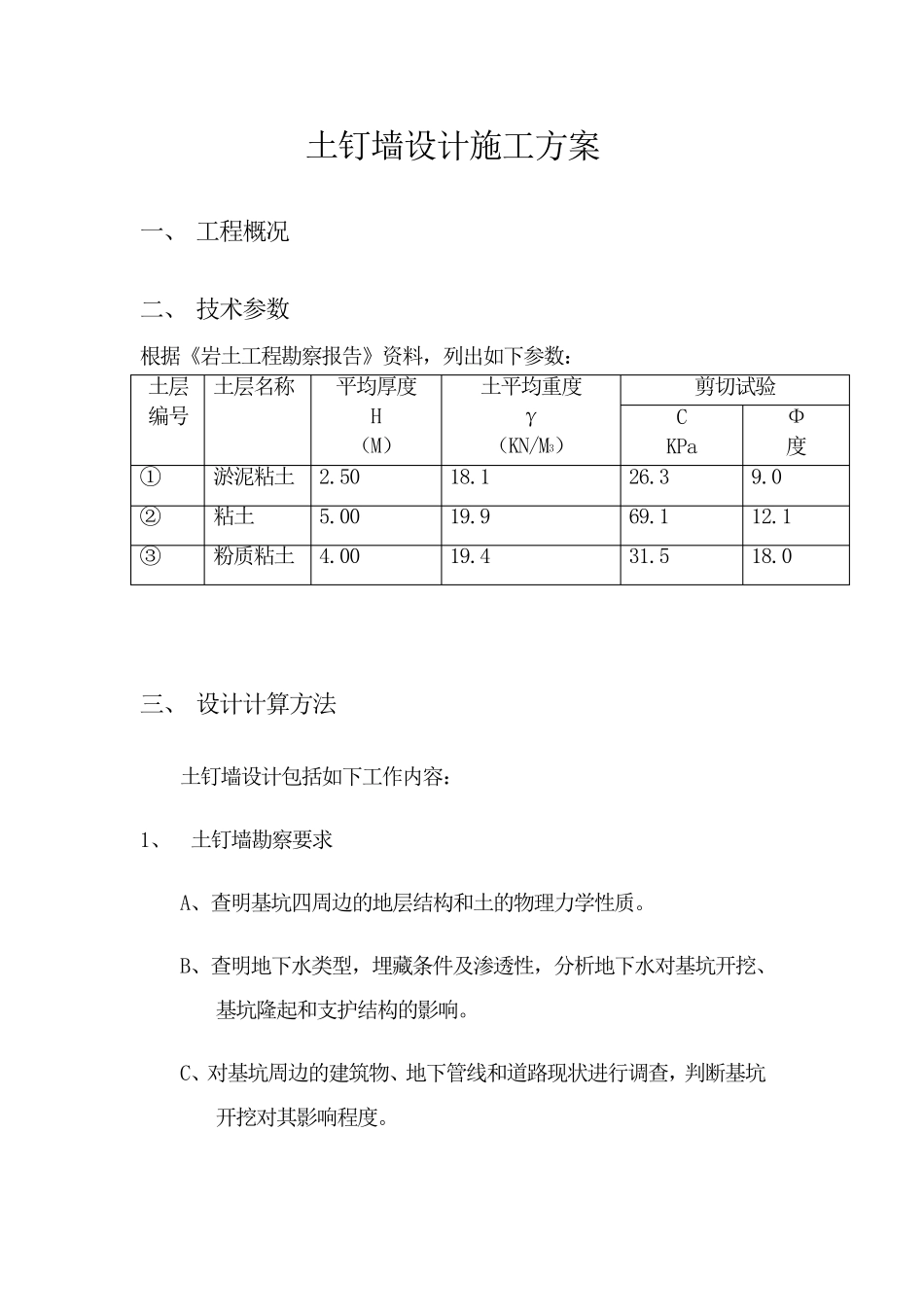

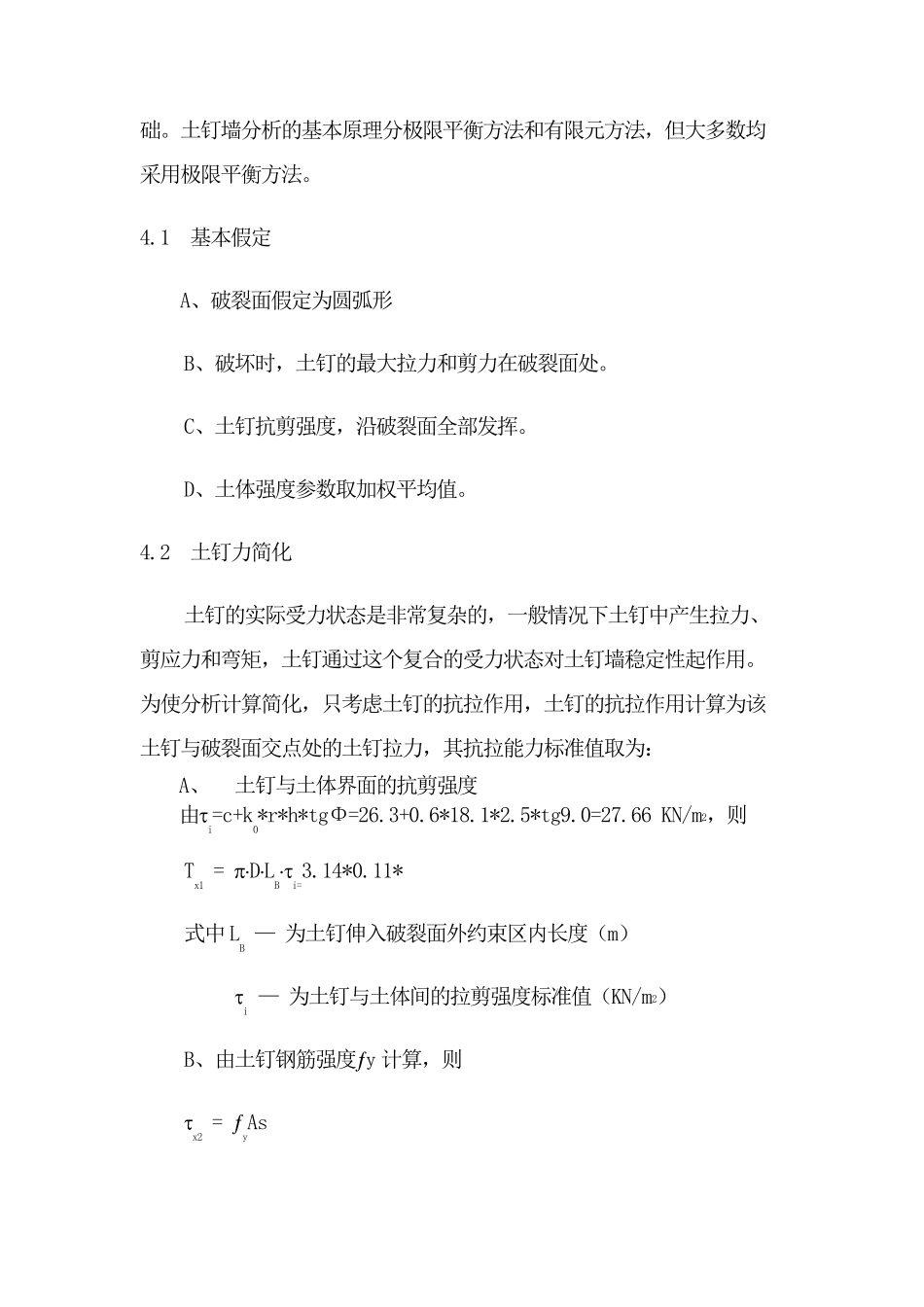

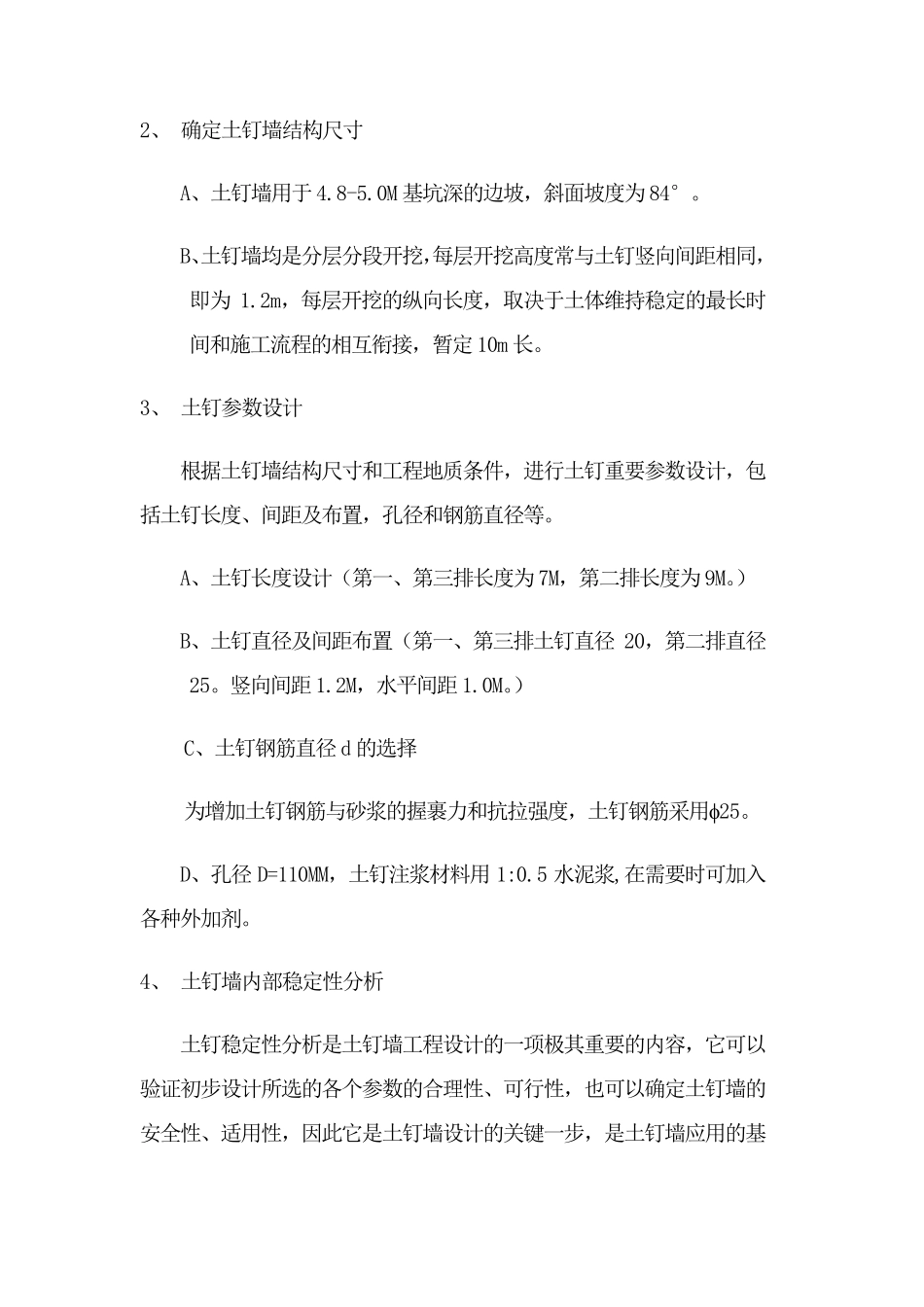

土钉墙设计施工方案 一、 工程概况 二、 技术参数 根据《岩土工程勘察报告》资料，列出如下参数： 土层编号 土层名称 平均厚度 H （M） 土平均重度 γ （KN/M3） 剪切试验 C KPa Φ 度 ① 淤泥粘土 2.50 18.1 26.3 9.0 ② 粘土 5.00 19.9 69.1 12.1 ③ 粉质粘土 4.00 19.4 31.5 18.0 三、 设计计算方法 土钉墙设计包括如下工作内容： 1、 土钉墙勘察要求 A、查明基坑四周边的地层结构和土的物理力学性质。 B、查明地下水类型，埋藏条件及渗透性，分析地下水对基坑开挖、基坑隆起和支护结构的影响。 C、对基坑周边的建筑物、地下管线和道路现状进行调查，判断基坑开挖对其影响程度。 2、 确定土钉墙结构尺寸 A、土钉墙用于4.8-5.0M 基坑深的边坡，斜面坡度为84°。 B、土钉墙均是分层分段开挖，每层开挖高度常与土钉竖向间距相同，即为1.2m，每层开挖的纵向长度，取决于土体维持稳定的最长时间和施工流程的相互衔接，暂定10m 长。 3、 土钉参数设计 根据土钉墙结构尺寸和工程地质条件，进行土钉重要参数设计，包括土钉长度、间距及布置，孔径和钢筋直径等。 A、土钉长度设计（第一、第三排长度为7M，第二排长度为9M。） B、土钉直径及间距布置（第一、第三排土钉直径 20，第二排直径25。竖向间距 1.2M，水平间距 1.0M。） C、土钉钢筋直径 d 的选择 为增加土钉钢筋与砂浆的握裹力和抗拉强度，土钉钢筋采用25。 D、孔径 D=110MM，土钉注浆材料用1:0.5 水泥浆,在需要时可加入各种外加剂。 4、 土钉墙内部稳定性分析 土钉稳定性分析是土钉墙工程设计的一项极其重要的内容，它可以验证初步设计所选的各个参数的合理性、可行性，也可以确定土钉墙的安全性、适用性，因此它是土钉墙设计的关键一步，是土钉墙应用的基础。土钉墙分析的基本原理分极限平衡方法和有限元方法，但大多数均采用极限平衡方法。 4.1 基本假定 A、破裂面假定为圆弧形 B、破坏时，土钉的最大拉力和剪力在破裂面处。 C、土钉抗剪强度，沿破裂面全部发挥。 D、土体强度参数取加权平均值。 4.2 土钉力简化 土钉的实际受力状态是非常复杂的，一般情况下土钉中产生拉力、剪应力和弯矩，土钉通过这个复合的受力状态对土钉墙稳定性起作用。为使分析计算简化，只考虑土钉的抗拉作用，土钉的抗拉作用计算为该土钉与破裂面交点处的土钉拉力，其抗拉能力标准值取为： A、 土钉与土体界面的抗剪强度 由i=c+...
