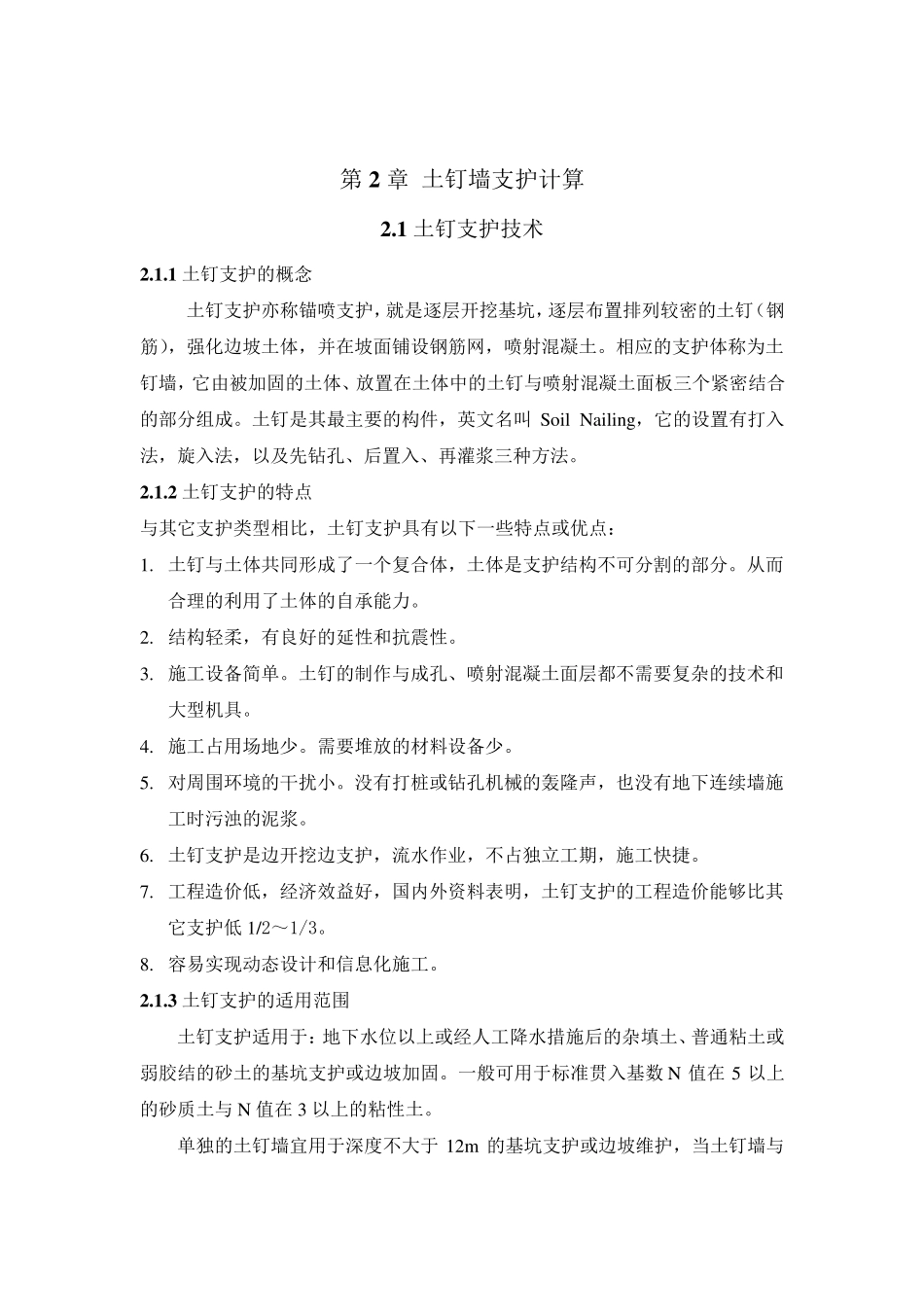

第2 章 土钉墙支护计算 2 .1 土钉支护技术 2 .1 .1 土钉支护的概念 土钉支护亦称锚喷支护，就是逐层开挖基坑，逐层布置排列较密的土钉（钢筋），强化边坡土体，并在坡面铺设钢筋网，喷射混凝土。相应的支护体称为土钉墙，它由被加固的土体、放置在土体中的土钉与喷射混凝土面板三个紧密结合的部分组成。土钉是其最主要的构件，英文名叫 Soil Nailing，它的设置有打入法，旋入法，以及先钻孔、后置入、再灌浆三种方法。 2 .1 .2 土钉支护的特点 与其它支护类型相比，土钉支护具有以下一些特点或优点： 1. 土钉与土体共同形成了一个复合体，土体是支护结构不可分割的部分。从而合理的利用了土体的自承能力。 2. 结构轻柔，有良好的延性和抗震性。 3. 施工设备简单。土钉的制作与成孔、喷射混凝土面层都不需要复杂的技术和大型机具。 4. 施工占用场地少。需要堆放的材料设备少。 5. 对周围环境的干扰小。没有打桩或钻孔机械的轰隆声，也没有地下连续墙施工时污浊的泥浆。 6. 土钉支护是边开挖边支护，流水作业，不占独立工期，施工快捷。 7. 工程造价低，经济效益好，国内外资料表明，土钉支护的工程造价能够比其它支护低 1/2～1/3。 8. 容易实现动态设计和信息化施工。 2 .1 .3 土钉支护的适用范围 土钉支护适用于：地下水位以上或经人工降水措施后的杂填土、普通粘土或弱胶结的砂土的基坑支护或边坡加固。一般可用于标准贯入基数 N 值在5 以上的砂质土与 N 值在3 以上的粘性土。 单独的土钉墙宜用于深度不大于 12m 的基坑支护或边坡维护，当土钉墙与 放坡开挖、土层锚杆联合使用时，深度可以进一步加大。 土钉支护不宜用于含水丰富的粉细砂岩、砂砾卵石层和淤泥质土。不得用于没有自稳能力的淤泥和饱和软弱土层。 2 .1 .4 土钉的作用机理 土钉在复合土体中有个整体以下几种作用机理： 1. 箍束骨架作用：该作用是由于土钉本身的刚度和强度，以及它在土体内分布的空间所决定的。它在复合土体中起骨架作用，使复合土体构成一个整体，从而约束土体的变形和破坏。 2. 分担作用：在复合土体内，土钉与土体共同承担外荷载和自重应力，土钉起着分担作用。由于土钉有很高的抗拉、抗剪强度和土体无法相比的抗弯刚度，所以在土体进入塑性状态后，应力逐渐向土钉转移。当土体发生开裂后，土钉的分担作用更为突出，这时土钉内出现了弯剪、拉剪等复合应力，从而导致土钉中的浆体碎裂、钢筋屈服。土钉...
