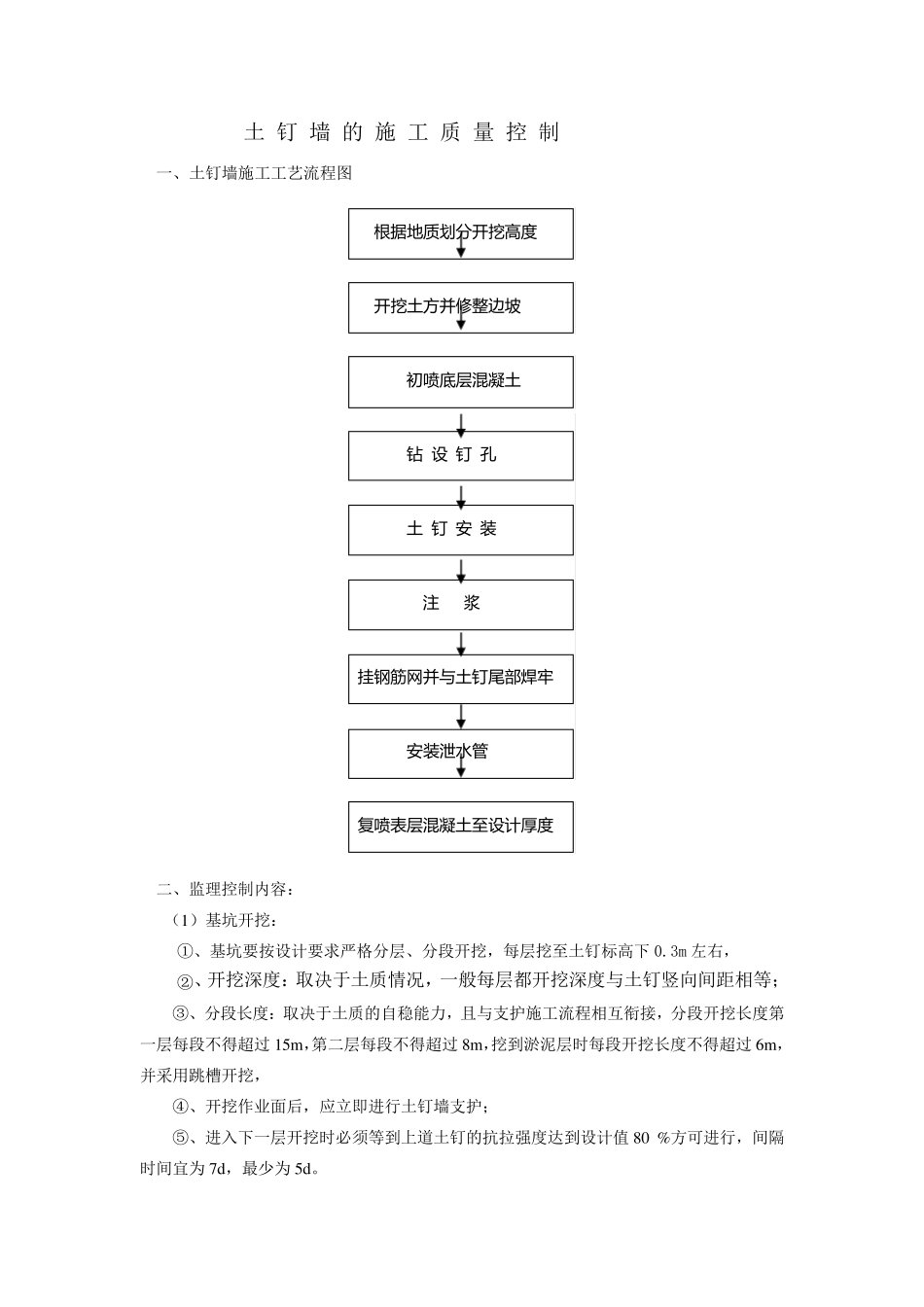

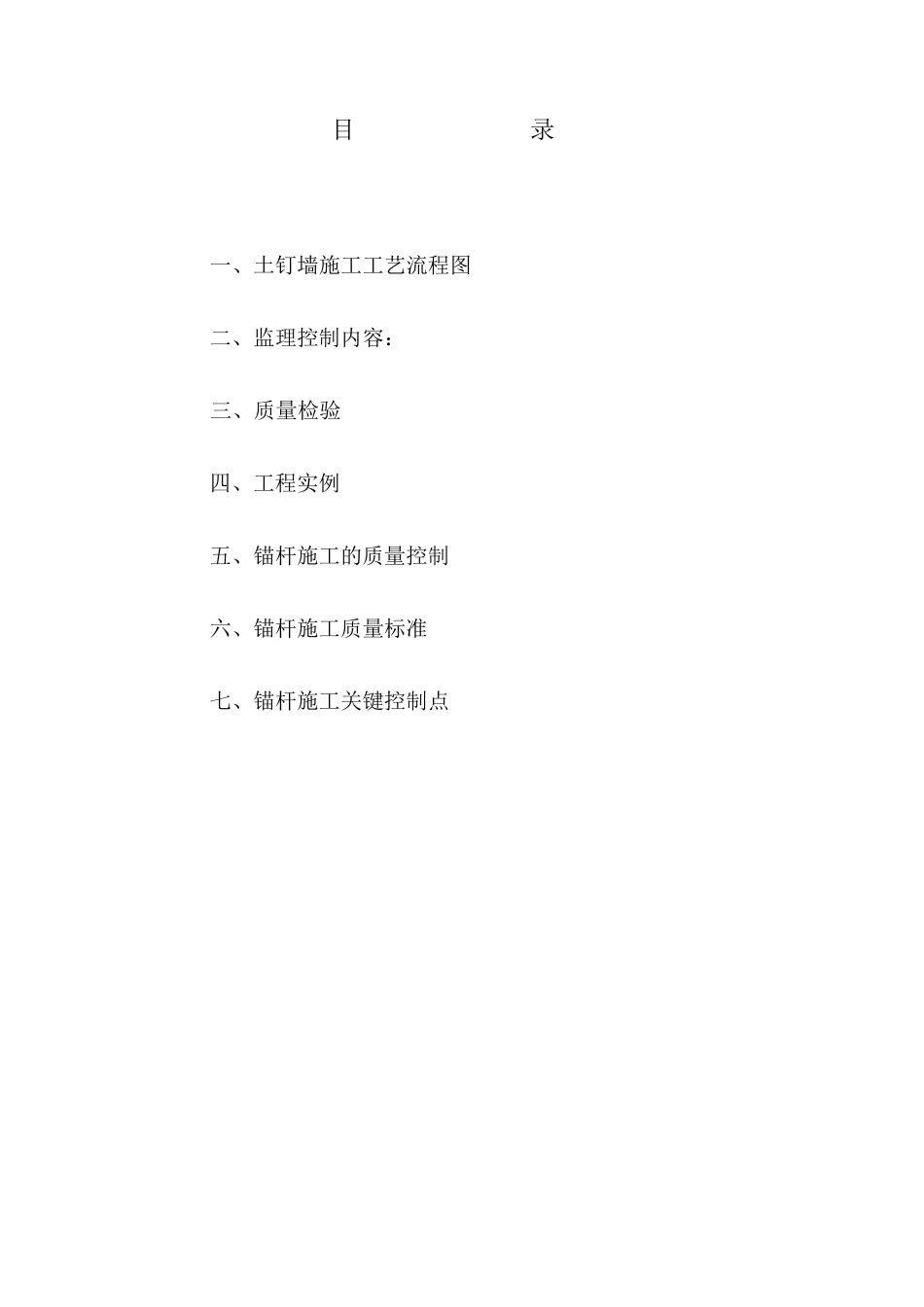

目 录 一、土钉墙施工工艺流程图 二、监理控制内容： 三、质量检验 四、工程实例 五、锚杆施工的质量控制 六、锚杆施工质量标准 七、锚杆施工关键控制点 土 钉 墙 的 施 工 质 量 控 制 一、土钉墙施工工艺流程图 根 据 地 质 划 分 开 挖 高 度 开 挖 土 方 并 修 整 边 坡 初 喷 底 层 混 凝 土 钻 设 钉 孔 土 钉 安 装 注 浆 挂 钢 筋 网 并 与土 钉 尾部焊牢 安 装 泄水管 复喷 表层 混 凝 土 至设 计厚度 二、监理控制内容： （1）基坑开挖： ①、基坑要按设计要求严格分层、分段开挖，每层挖至土钉标高下 0.3m 左右， ②、开挖深度：取决于土质情况，一般每层都开挖深度与土钉竖向间距相等； ③、分段长度：取决于土质的自稳能力，且与支护施工流程相互衔接，分段开挖长度第一层每段不得超过 15m ，第二层每段不得超过 8m ，挖到淤泥层时每段开挖长度不得超过 6m ，并采用跳槽开挖， ④、开挖作业面后，应立即进行土钉墙支护； ⑤、进入下一层开挖时必须等到上道土钉的抗拉强度达到设计值 80 %方可进行，间隔时间宜为 7d，最少为 5d。 ⑥ 、 最 后 一 层 土 钉 墙 施 工 完 成 应 立 即 施 工 地 下 室 垫 层 及 底 板 。 ⑦ 、 土 方 开 挖 过 程 中 ， 严 禁 边 壁 出 现 超 挖 或 造 成 边 壁 土 体 松 动 ， 防 止 土 方 开 挖 设 备 碰 撞支 护 结 构 ， 避 免 扰 动 基 底 原 状 土 。 （ 2） 喷 射 第 一 道 面 层 、 设 置 土 钉 ① 按 设 计 要 求 每 一 层 土 钉 施 工 工 作 面 的 高 度 ， 预 降 水 至 每 层 工 作 面 以 下 0.5m。 ② 边 壁 宜 采 用 小 型 机 具 或 铁 锹 进 行 切 削 清 坡 ， 以 保 证 边 坡 平 整 并 符 合 设 计 规 定 的 坡 度 ；同 时 在 修 整 好 的 坡 壁 上 埋 设 喷 射 混 凝 土 厚 度 的 控 制 标 志 。 ③ 清 除 坡 面 虚 土 ， 喷 射 第 一 层 面 层 混 凝 土 护 坡 ， 喷 射 时 ， 应 自 下 而 上 ， 喷 头与受喷 面 应保 持垂直距离宜 为0.6-1.0m， 喷 射 厚 度 不小 于40mm。 喷 射 混 凝 土 终凝 2 小 时 后 ， 应 喷 水 养护 ...
