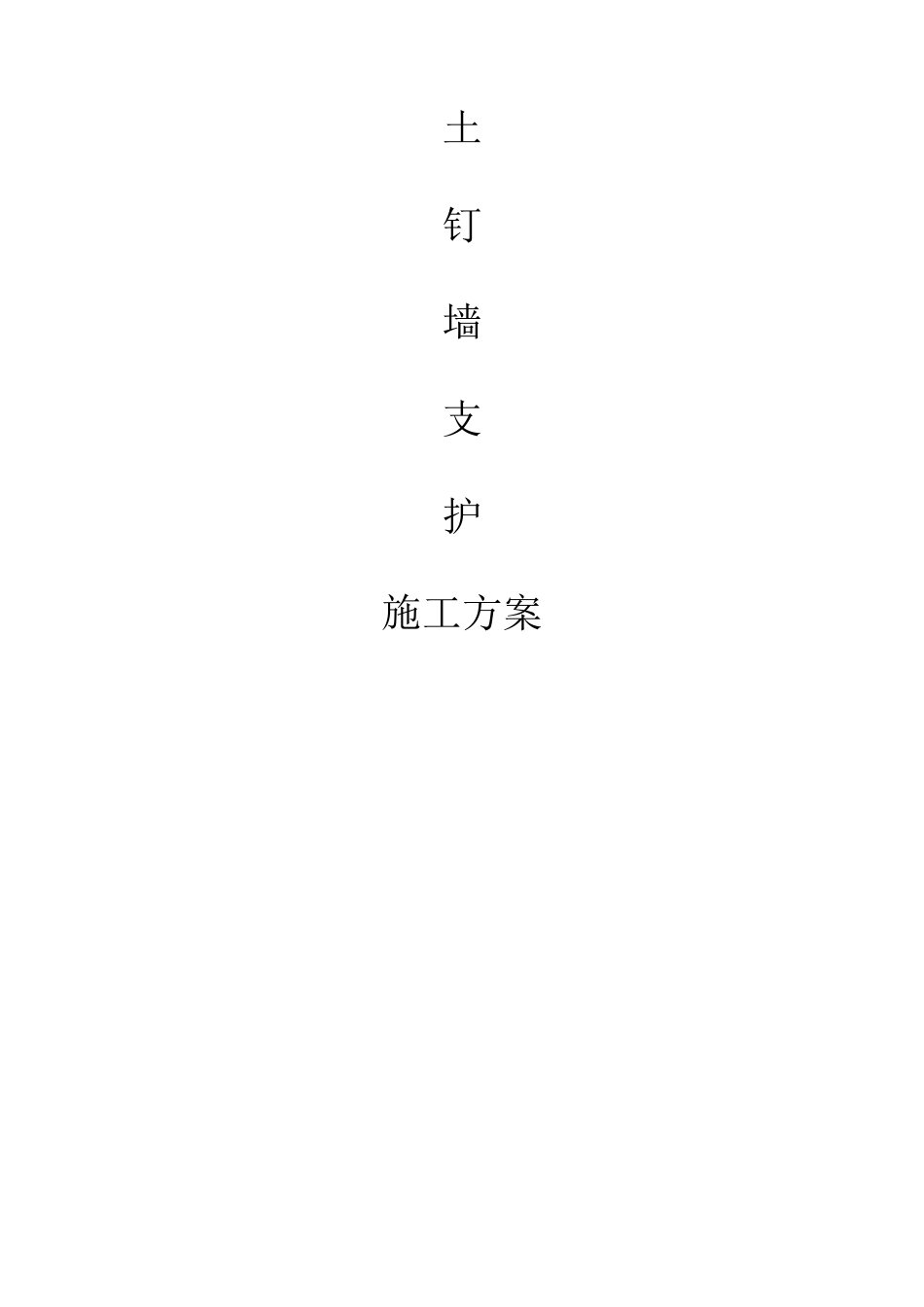

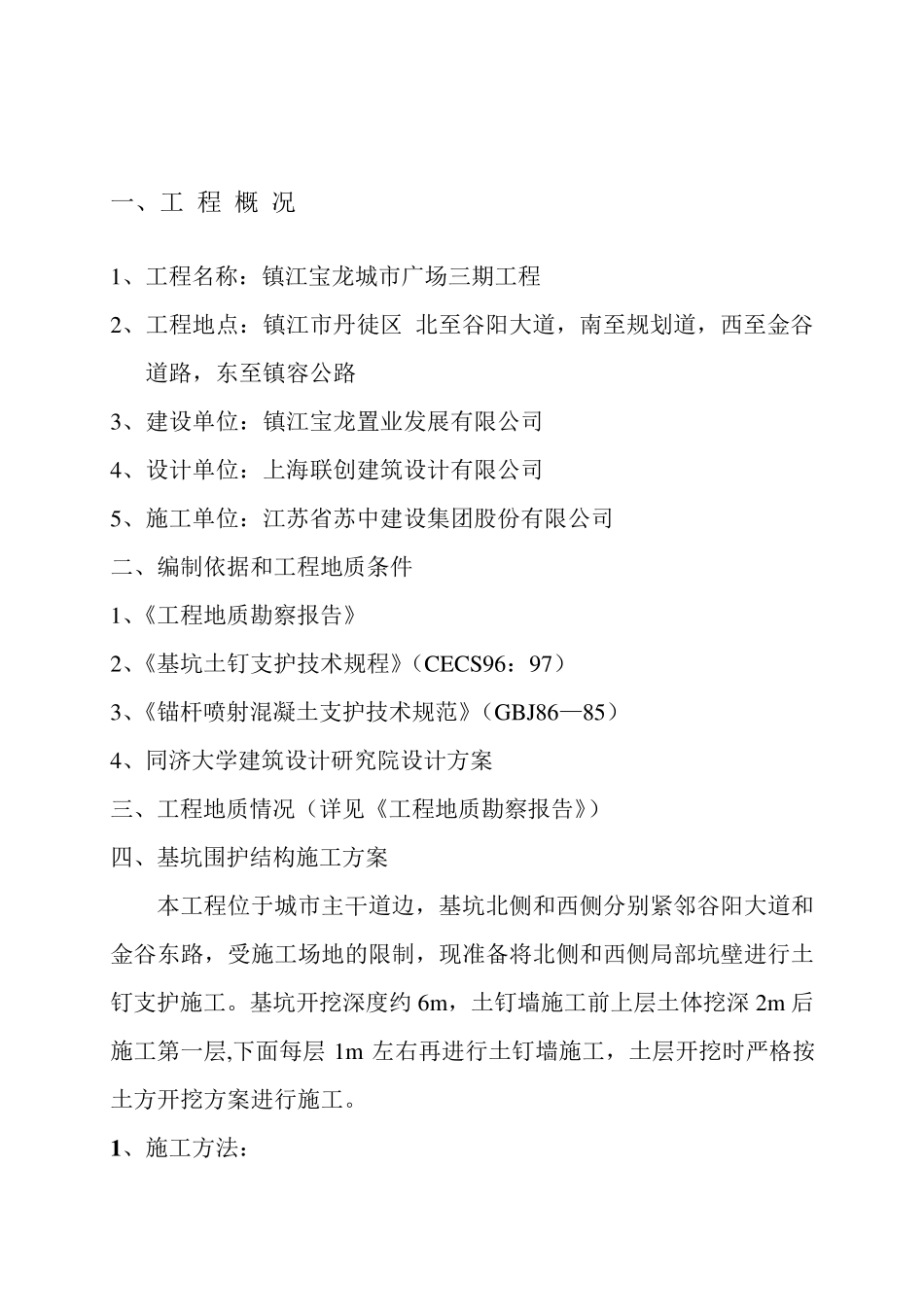

土 钉 墙 支 护 施工方案 一、工 程 概 况 1、工程名称：镇江宝龙城市广场三期工程 2、工程地点：镇江市丹徒区 北至谷阳大道，南至规划道，西至金谷道路，东至镇容公路 3、建设单位：镇江宝龙置业发展有限公司 4、设计单位：上海联创建筑设计有限公司 5、施工单位：江苏省苏中建设集团股份有限公司 二、编制依据和工程地质条件 1、《工程地质勘察报告》 2、《基坑土钉支护技术规程》（CECS96：97） 3、《锚杆喷射混凝土支护技术规范》（GBJ86—85） 4、同济大学建筑设计研究院设计方案 三、工程地质情况（详见《工程地质勘察报告》） 四、基坑围护结构施工方案 本工程位于城市主干道边，基坑北侧和西侧分别紧邻谷阳大道和金谷东路，受施工场地的限制，现准备将北侧和西侧局部坑壁进行土钉支护施工。基坑开挖深度约 6m ，土钉墙施工前上层土体挖深 2m 后施工第一层,下面每层 1m 左右再进行土钉墙施工，土层开挖时严格按土方开挖方案进行施工。 1 、施工方法： 土钉墙应采用信息法施工，施工中采取一快一慢法。施工中根据实际情况可以调整土钉参数（长度密度）特别是遇到管线时，必须采用洛阳铲人工成孔，调整孔位，避开管线，同时保证基坑安全。 1） 一快：在开挖后8 小时内必须把土钉安放完毕，在环境恶劣的情况下2 小时内要完成土钉安放。 2） 一慢：前层土钉完成注浆48 小时以上，面层砼喷射完毕24 小时以上方可进行下一层边坡面的开挖。 2、施工工艺 ——制锚—— 放线 开挖 修坡 安放锚杆 注浆 编网喷砼 开挖下一层 监测 3、周边放样 根据土钉墙实际施工位置，进行放样复核，如有偏差应会同各方讨论解决。拐角处土体极不稳定，所以放线时尽可能取直，挖土时形成一个弧面。 4、土方开挖 根据出土方向和道路情况，可沿基坑一边分层分段开挖沟槽，土方开挖应与土钉布置相协调，分层挖土，第一层挖土深度1.1m ，以下各层均为 1m ，第一层挖土时先挖出工作沟槽，宽度6 米左右，必须按施工设计要求开挖，严禁超挖。 开挖时挖机不得撞击网壁和锚头。 5、土钉制作、成孔 土钉按设计采用中φ48×3 焊接钢管。 土钉按照设计标准加工制作，钢管上打梅花形 8mm 孔，间距300-500mm。剖面上面两排土钉长度为 12 米，下面两排土钉为 9 米，上面翻边 2 米靠外位置加一根 3 米土钉以 10 度向外侧倾斜。D-D、E-E剖面上面两排土钉长度为 12 米，下面两排土钉为 9 米。 土钉采用...
