在产品设计中应用人体尺寸百分位数的通则VIP免费

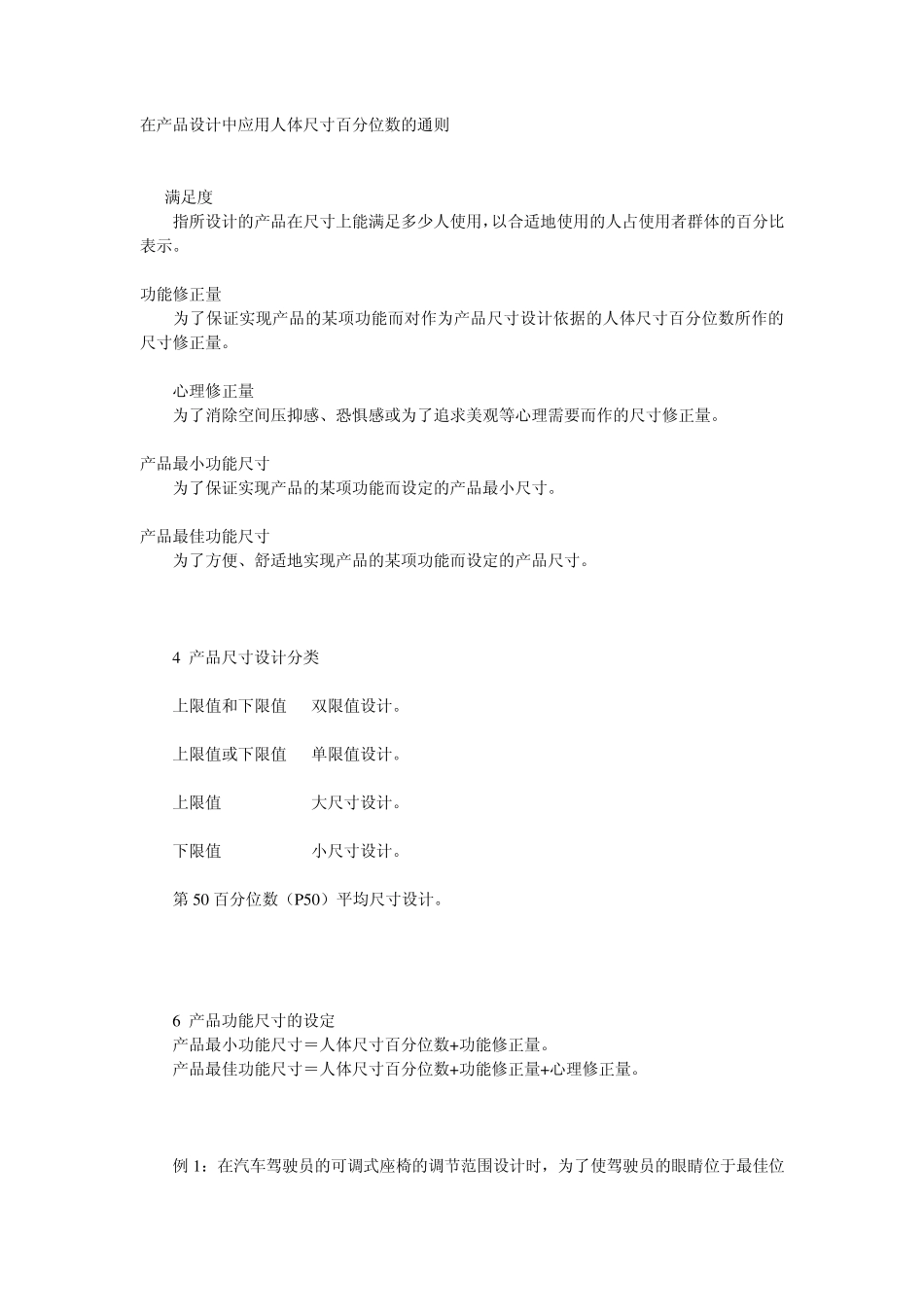

在产品设计中应用人体尺寸百分位数的通则_第1页
1/8

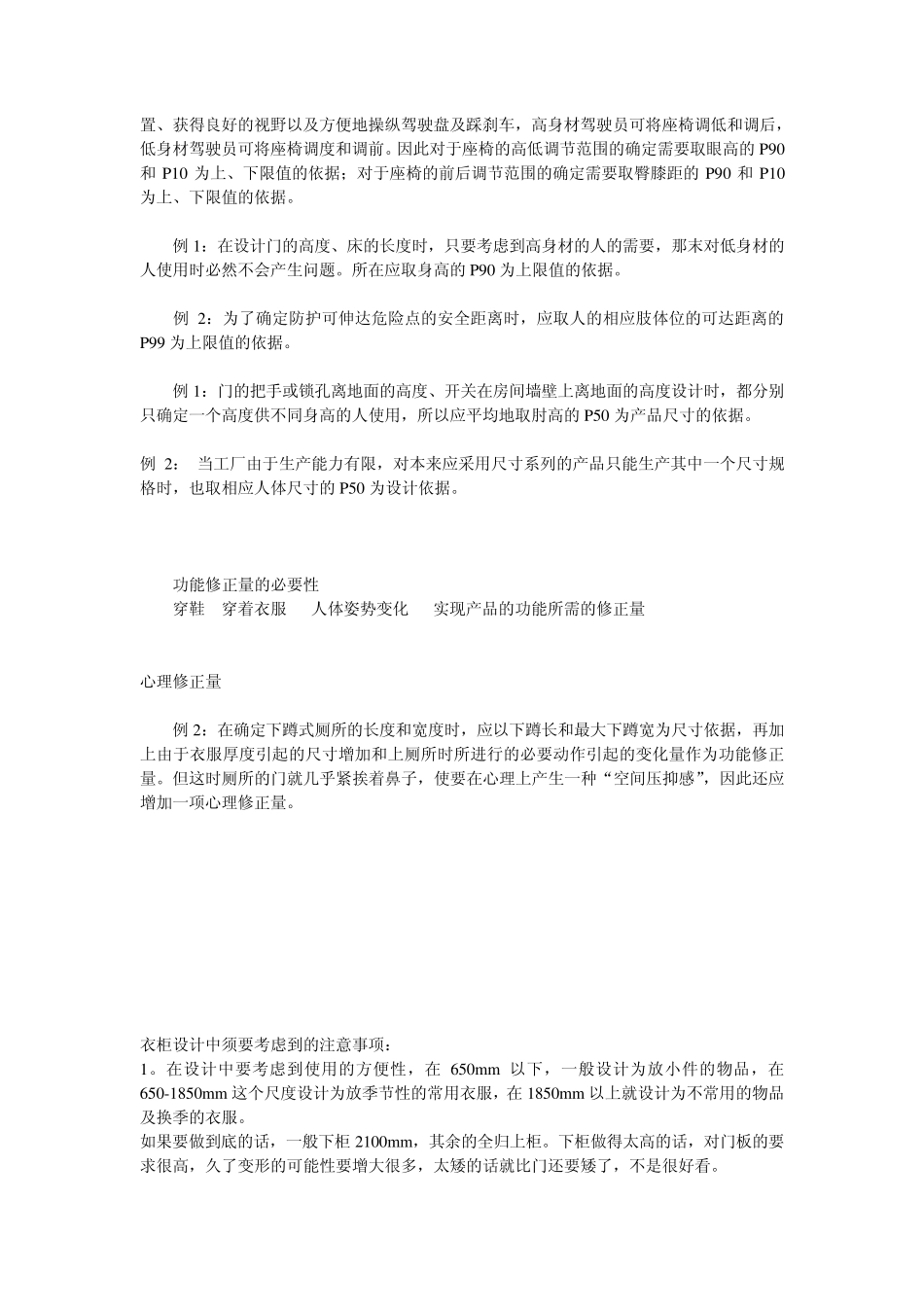

在产品设计中应用人体尺寸百分位数的通则_第2页
2/8

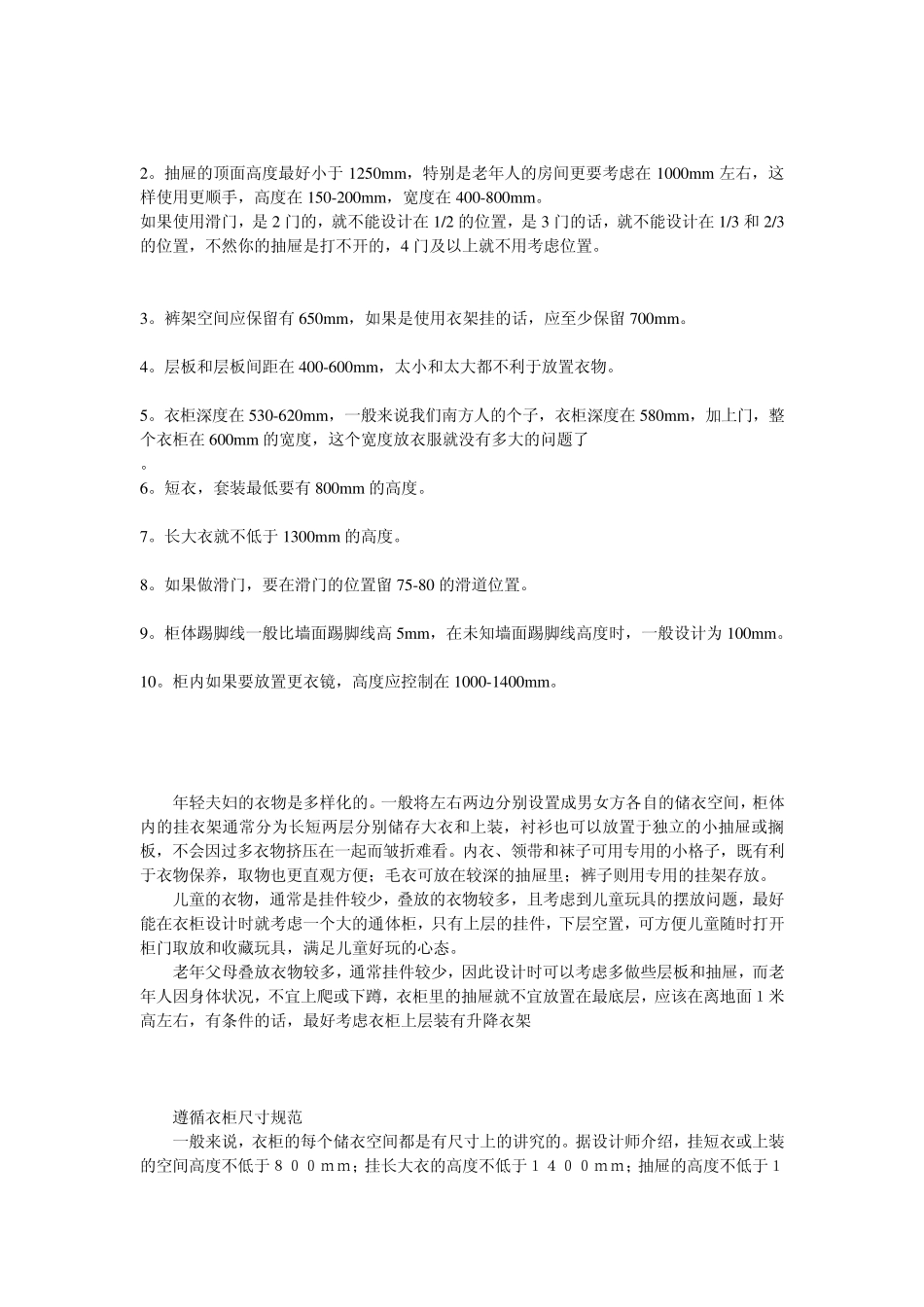

在产品设计中应用人体尺寸百分位数的通则_第3页
3/8
在产品设计中应用人体尺寸百分位数的通则 满足度 指所设计的产品在尺寸上能满足多少人使用,以合适地使用的人占使用者群体的百分比表示。 功能修正量 为了保证实现产品的某项功能而对作为产品尺寸设计依据的人体尺寸百分位数所作的尺寸修正量。 心理修正量 为了消除空间压抑感、恐惧感或为了追求美观等心理需要而作的尺寸修正量。 产品最小功能尺寸 为了保证实现产品的某项功能而设定的产品最小尺寸。 产品最佳功能尺寸 为了方便、舒适地实现产品的某项功能而设定的产品尺寸。 4 产品尺寸设计分类 上限值和下限值 双限值设计。 上限值或下限值 单限值设计。 上限值 大尺寸设计。 下限值 小尺寸设计。 第 50 百分位数(P50)平均尺寸设计。 6 产品功能尺寸的设定 产品最小功能尺寸=人体尺寸百分位数+功能修正量。 产品最佳功能尺寸=人体尺寸百分位数+功能修正量+心理修正量。 例 1:在汽车驾驶员的可调式座椅的调节范围设计时,为了使驾驶员的眼睛位于最佳位置、获得良好的视野以及方便地操纵驾驶盘及踩刹车,高身材驾驶员可将座椅调低和调后,低身材驾驶员可将座椅调度和调前。因此对于座椅的高低调节范围的确定需要取眼高的 P90和 P10 为上、下限值的依据;对于座椅的前后调节范围的确定需要取臀膝距的 P90 和 P10为上、下限值的依据。 例 1:在设计门的高度、床的长度时,只要考虑到高身材的人的需要,那末对低身材的人使用时必然不会产生问题。所在应取身高的 P90 为上限值的依据。 例 2:为了确定防护可伸达危险点的安全距离时,应取人的相应肢体位的可达距离的P99 为上限值的依据。 例 1:门的把手或锁孔离地面的高度、开关在房间墙壁上离地面的高度设计时,都分别只确定一个高度供不同身高的人使用,所以应平均地取肘高的 P50 为产品尺寸的依据。 例 2: 当工厂由于生产能力有限,对本来应采用尺寸系列的产品只能生产其中一个尺寸规格时,也取相应人体尺寸的 P50 为设计依据。 功能修正量的必要性 穿鞋 穿着衣服 人体姿势变化 实现产品的功能所需的修正量 心理修正量 例 2:在确定下蹲式厕所的长度和宽度时,应以下蹲长和最大下蹲宽为尺寸依据,再加上由于衣服厚度引起的尺寸增加和上厕所时所进行的必要动作引起的变化量作为功能修正量。但这时厕所的门就几乎紧挨着鼻子,使要在心理上产生一种“空间压抑感”,因此还应增加一项心理修正量。 衣柜设计中须要考虑到的注意事项...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

在产品设计中应用人体尺寸百分位数的通则
