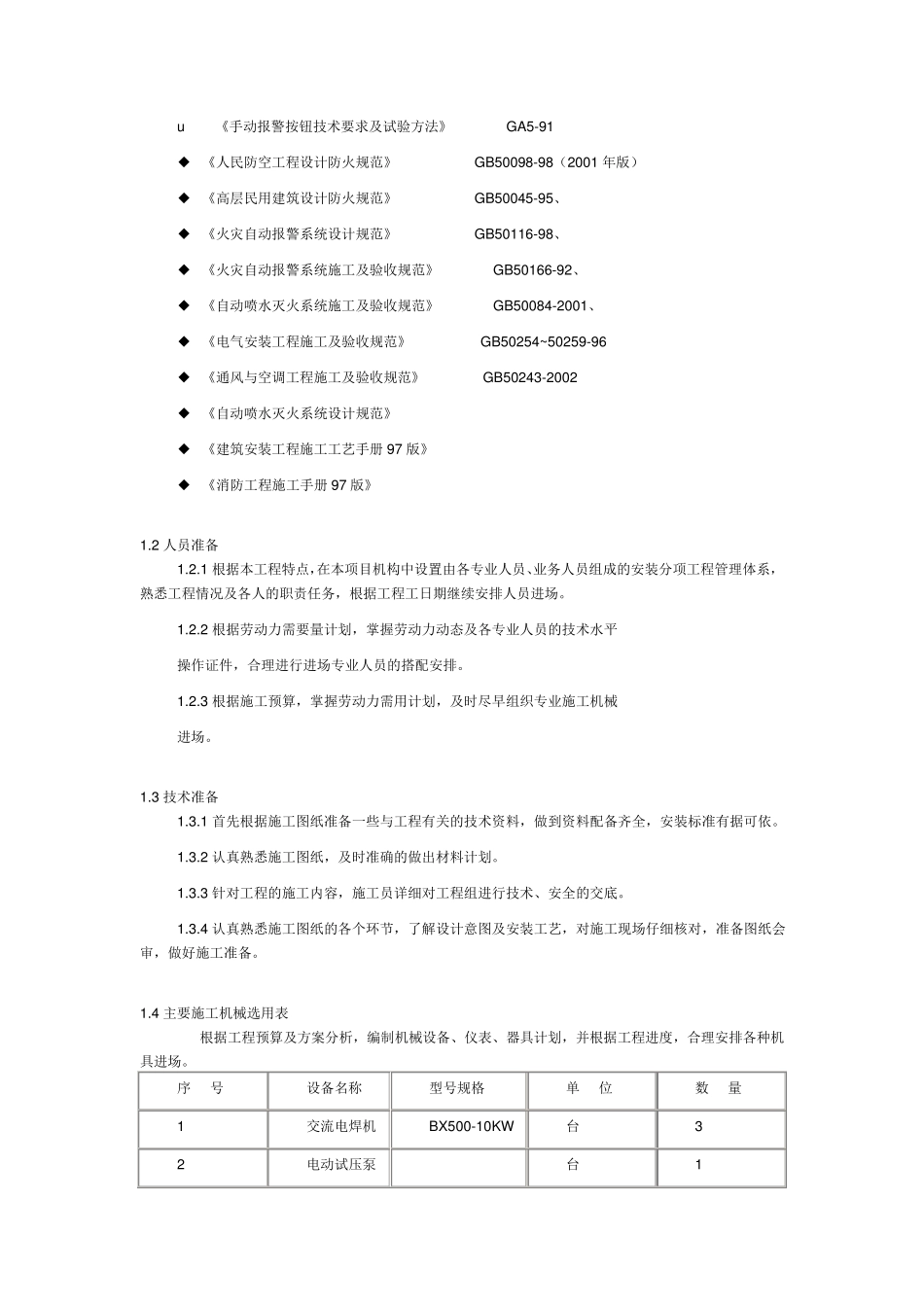

X X 地下室消防与通风工程施工方案 消防排烟通风工程 目 录 1.施工部署.... 3 1.1 工程概况.... 3 1.2 人员准备.... 4 1.3 技术准备.... 5 1.4 主要施工机械选用表.... 5 1.5 ISO9002 质量保证——施工过程控制部署.... 5 1.6ISO14000 环境管理体系和GB/T28001-2001 职业健康安全管理体系.... 7 2.施工方案.... 7 2.1 消防管道及水喷淋系统.... 7 2.2 火灾报警及消防联动控制系统.... 12 2.3 通风与防排烟工程.... 16 3.进度计划表... 21 4.工程质量保证措施... 21 5、重要部位质量通病及防治办法... 21 5.1 火灾自动报警及消防联动控制系统... 21 5.2 自动喷水灭火系统和消火栓给水系统。... 23 6.安全保证措施... 23 7.进度、工期保证措施... 25 8.文明措施... 26 1.施工部署 1.1 工程概况 本工程为江城国际瑞虹苑中心绿地人防工程，建筑面积约 6700m 2，平时为汽车停车库，分为三个防火分区。战时为六 B 级和六级人员掩蔽部，分为三个防护单元。本次投标内容为人防消防工程，只针对喷淋及消防、火灾报警和通风系统编制施工方案。 1.1.1 水喷淋及消防管道系统 本工程设置自动喷水、室内消火栓给水系统，并配置灭火器。自动喷水系统按中危险‖级设计，消防水量为40L/S，火灾延续时间为1h；人防地下室消火栓室内消防水量为10L/S，火灾延续时间为2h；配置MF4 手提式灭火器48 个，计16 个设置点。 1.1.2 火灾报警及联动控制系统 本工程采用（集中）报警控制系统。消防自动报警系统按（两总线环路）设计，任一点断线不应影响系统报警。 火灾时，消防报警控制室根据火灾情况控制相关部位的排烟防火阀、防火调节阀、防火风口并启动相应补风机、排烟风机，排烟阀280℃熔断关闭，防火阀70℃熔断关闭，风机的动作信号反馈至消防控制室。 消防控制室根据火灾发生区域，自动或手动（以手动为主）启动火灾广播（火灾声光报警器），及时指挥、疏散人员撤离火灾现场。 1.2.3 通风与防排烟系统 本工程送风系统有直接参外坡道处主要采用坡道自然补风，自然补风不满足要求时，采用机械补风，送风量为排风量的60%；无直接对外坡道处，采用机械补风，送风量为排风量的70%~80%。 排风排烟系统，保证车库内换气次数不小于 6 次/小时。 当防烟分区火灾时，可开启系统中的有关排烟阀，关闭防火风口，烟气经排风（烟）口、排风（烟）管由设置的消防排烟风机高速运行排出竖井，同时送风...
