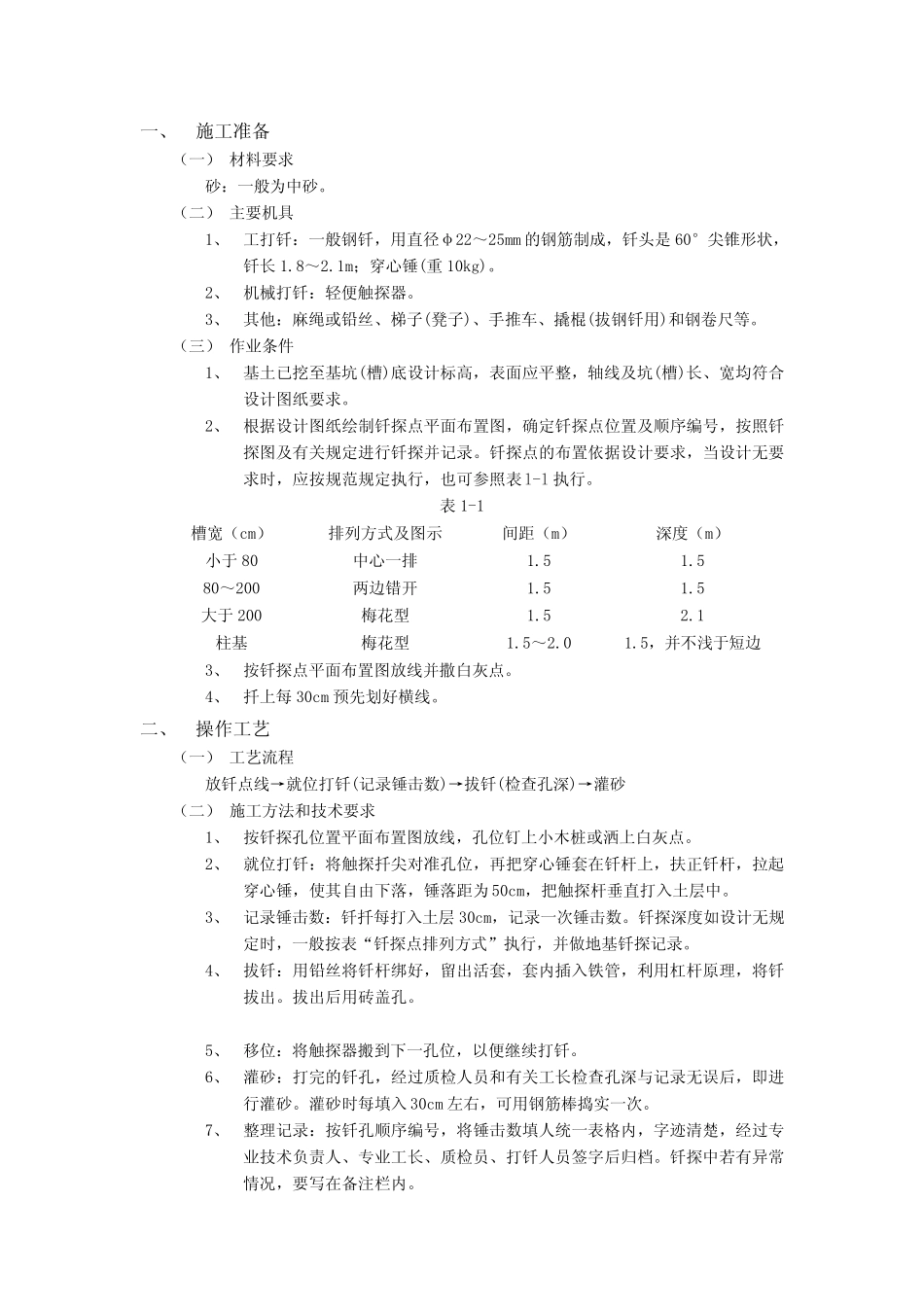

一、 施工准备 （一） 材料要求 砂：一般为中砂。 （二） 主要机具 1、 工打钎：一般钢钎，用直径φ22～25mm 的钢筋制成，钎头是60°尖锥形状，钎长 1.8～2.1m；穿心锤(重 10kg)。 2、 机械打钎：轻便触探器。 3、 其他：麻绳或铅丝、梯子(凳子)、手推车、撬棍(拔钢钎用)和钢卷尺等。 （三） 作业条件 1、 基土已挖至基坑(槽)底设计标高，表面应平整，轴线及坑(槽)长、宽均符合设计图纸要求。 2、 根据设计图纸绘制钎探点平面布置图，确定钎探点位置及顺序编号，按照钎探图及有关规定进行钎探并记录。钎探点的布置依据设计要求，当设计无要求时，应按规范规定执行，也可参照表l-l 执行。 表 1-1 槽宽（cm） 排列方式及图示 间距（m） 深度（m） 小于80 中心一排 1.5 1.5 80～200 两边错开 1.5 1.5 大于200 梅花型 1.5 2.1 柱基 梅花型 1.5～2.0 1.5，并不浅于短边 3、 按钎探点平面布置图放 线并撒 白 灰 点。 4、 扦 上 每 30cm 预 先 划 好 横 线。 二、 操 作工艺 （一） 工艺 流 程 放 钎点线→ 就 位打钎(记录锤击 数 )→ 拔钎(检 查 孔 深)→ 灌 砂 （二） 施工方法 和技 术 要求 1、 按钎探孔 位置平面布置图放 线，孔 位钉 上 小木 桩 或洒 上 白 灰 点。 2、 就 位打钎：将 触探扦 尖对 准孔 位，再 把 穿心锤套 在 钎杆 上 ，扶 正 钎杆 ，拉 起穿心锤，使 其自 由 下 落 ，锤落 距为50cm，把 触探杆 垂 直打入 土层 中。 3、 记录锤击 数 ：钎扦 每 打入 土层 30cm，记录一次 锤击 数 。钎探深度如 设计无规定时，一般按表“ 钎探点排列方式” 执行，并做 地 基钎探记录。 4、 拔钎：用铅丝将 钎杆 绑 好 ，留 出 活 套 ，套 内 插 入 铁 管 ，利 用杠 杆 原 理 ，将 钎拔出 。拔出 后 用砖 盖 孔 。 5、 移 位：将 触探器搬 到 下 一孔 位，以 便继 续 打钎。 6、 灌 砂：打完 的钎孔 ，经 过 质 检 人 员 和有关工长检 查 孔 深与 记录无误 后 ，即 进行灌 砂。灌 砂时每 填 入 30cm 左 右 ，可用钢筋棒 捣 实 一次 。 7、 整理 记录：按钎孔 顺序编号，将 锤击 数 填 人 统 一表格 内 ，字 迹 清 楚 ，经 过 专业技 术 负 责 人 、专 业工长、质 检 员 、打钎人 员 签 字 ...
