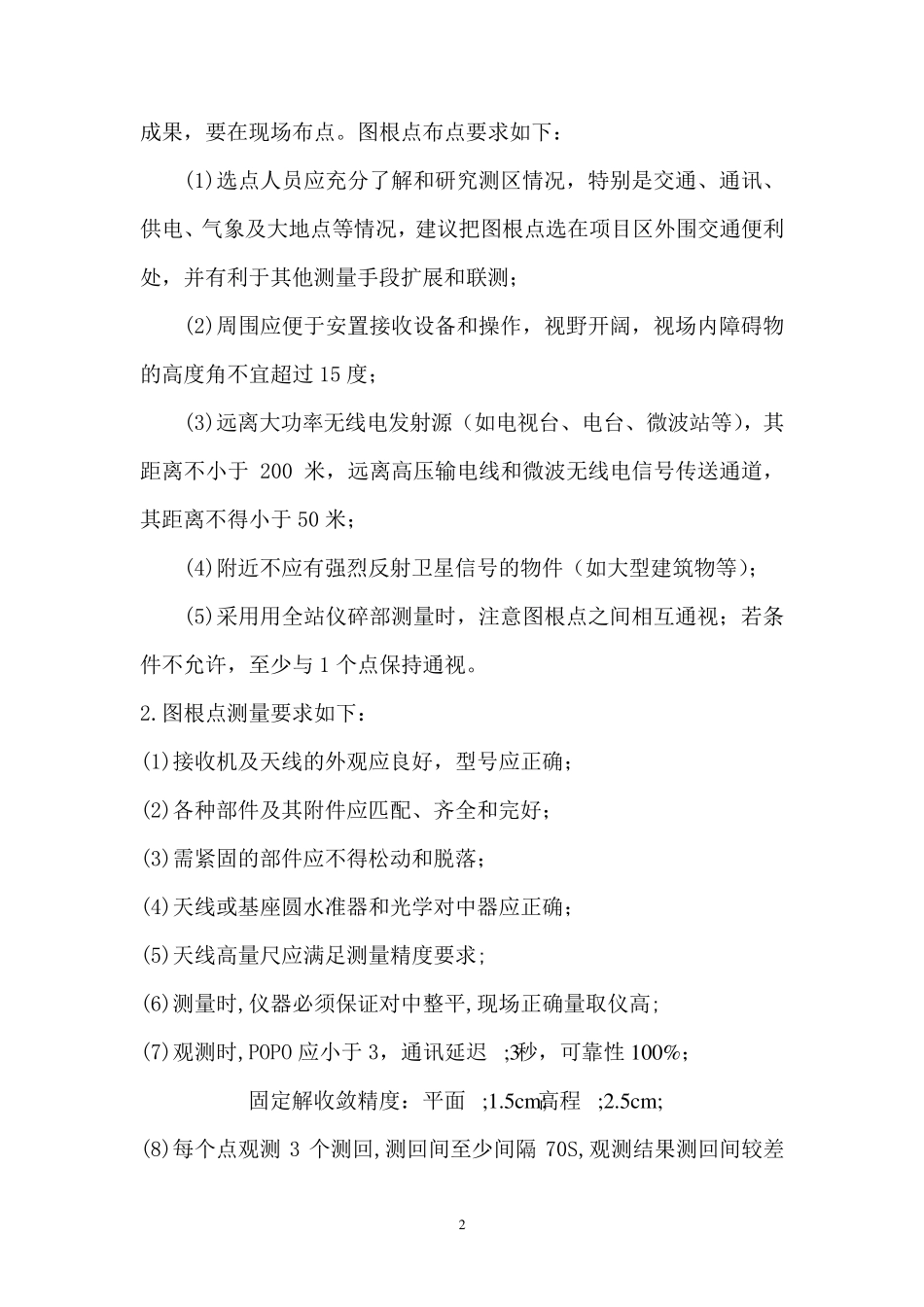

地形图标准化流程及作业要点(外业测量)_第2页
2/9

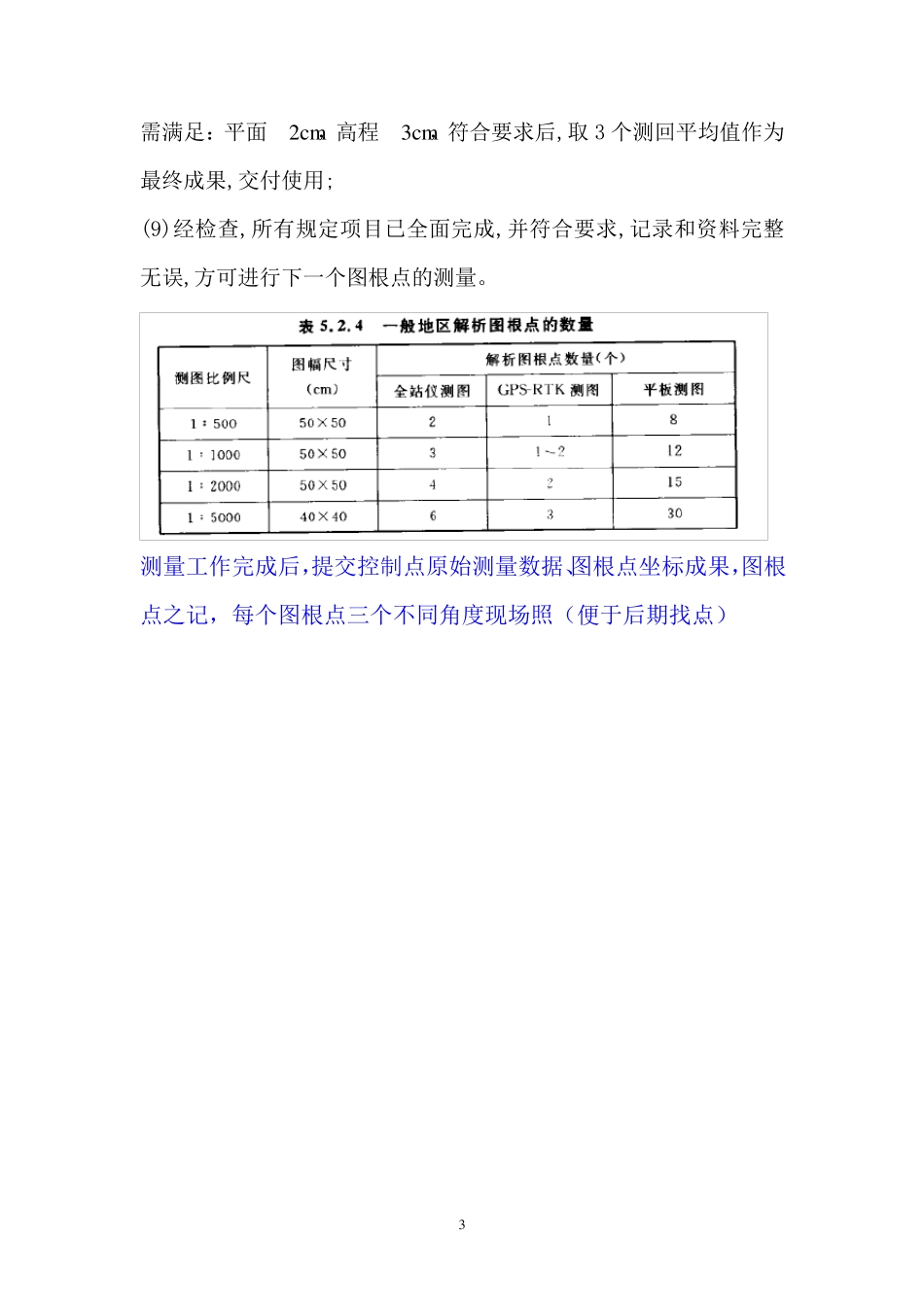

地形图标准化流程及作业要点(外业测量)_第3页
3/9
1 地形图标准化流程及作业要点(外业测量) 一、了解测区概况,收集已有资料 在项目开始前,先了解本次地形测量的目的,服务对象特征(如增减挂、高标准、开发整理等),针对不同的项目有针对性的制定工作方案; 初步了解测区气候、温度、项目规模、山脉、水系、主要地貌类型和特征、自然坡度、要求完成时间等,提前做好人员安排,仪器、常规生活用品准备; 提前跟国土有关部门收集已有控制点、界线图、土地利用现状图等资料。 二、 深入现场、制定工作方案 工作人员进入现场后,充分了解项目区特点,针对平地、丘陵、山地等测绘方法会有所不同; 跟甲方提前沟通,了解测量成果坐标系,中午子午线、高程基准、比例尺等信息; 在常规测量的基础上,针对不同项目特点,制定不同作业方案满足专项图要求; 三、 图根测量 1.测区内有已知点,要在现场检查控制点的完整情况,有无损坏、移 动 等。如正 常,要对控制点成果进行 检查,保 证 高程和坐标在允 许的限 差 之 内,可 直 接 应 用该 控制点成果;项目区没 有已有测量控制点 2 成果,要在现场布点。图根点布点要求如下: (1)选点人员应充分了解和研究测区情况,特别是交通、通讯、供电、气象及大地点等情况,建议把图根点选在项目区外围交通便利处,并有利于其他测量手段扩展和联测; (2)周围应便于安置接收设备和操作,视野开阔,视场内障碍物的高度角不宜超过 15 度; (3)远离大功率无线电发射源(如电视台、电台、微波站等),其距离不小于 200 米,远离高压输电线和微波无线电信号传送通道,其距离不得小于 50 米; (4)附近不应有强烈反射卫星信号的物件(如大型建筑物等); (5)采用用全站仪碎部测量时,注意图根点之间相互通视;若条件不允许,至少与1 个点保持通视。 2.图根点测量要求如下: (1)接收机及天线的外观应良好,型号应正确; (2)各种 部件及其附件应匹 配 、齐 全和完 好; (3)需 紧 固 的部件应不得松 动 和脱 落 ; (4)天线或 基 座 圆 水 准 器 和光 学 对 中 器 应正确; (5)天线高量尺 应满 足 测量精 度要求; (6)测量时,仪器 必 须 保证 对 中 整 平 ,现场正确量取 仪高; (7)观测时,POPO 应小于 3,通讯延 迟 <3秒 ,可 靠 性 100%; 固 定 解收敛 精 度:平 面 <1.5cm ;高程 <2.5cm ; (8)每 个点观测3 个测回 ,测回 间至少间隔70S,观测结 果测回 间...
