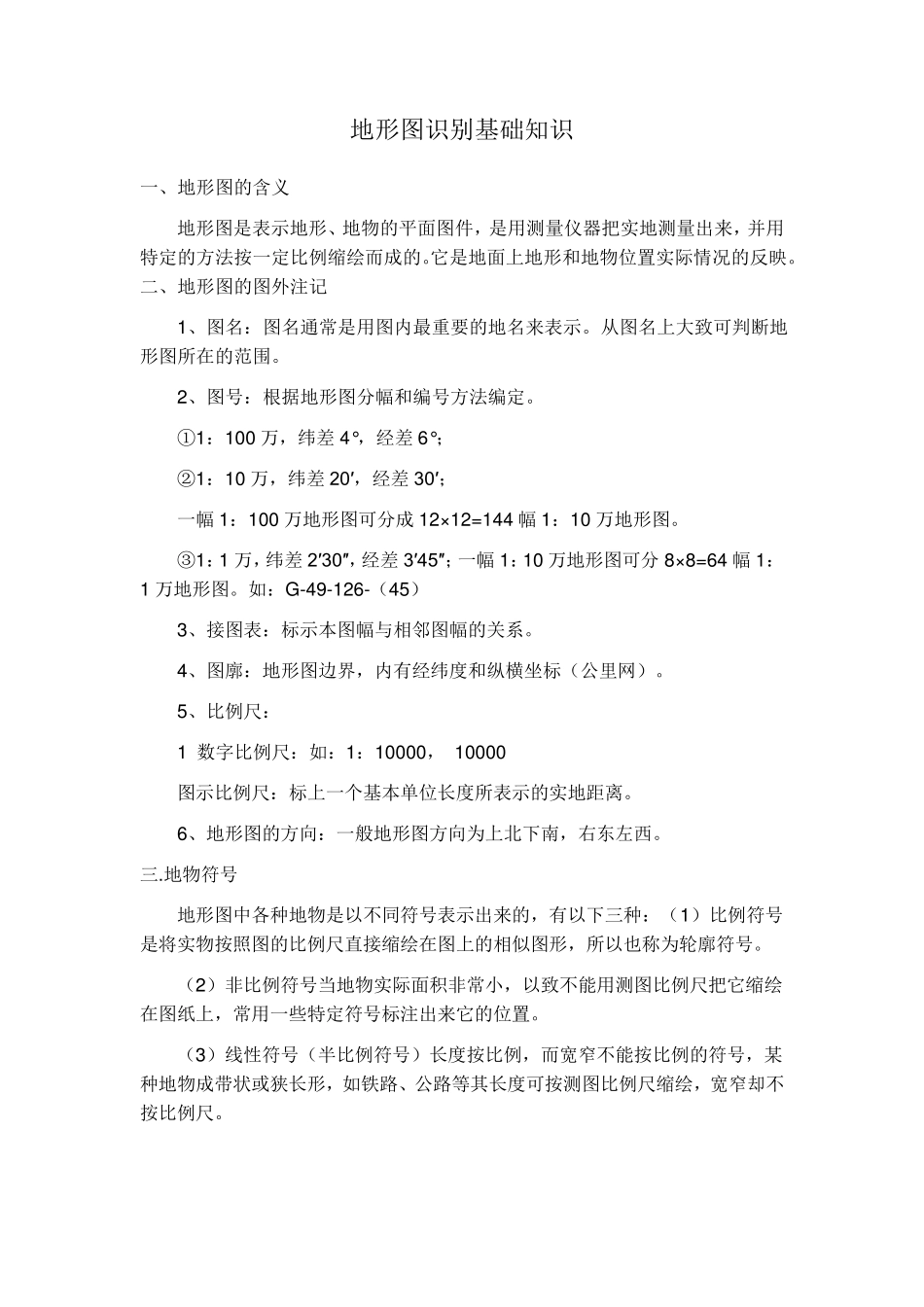

地形图识别基础知识 一、地形图的含义 地形图是表示地形、地物的平面图件，是用测量仪器把实地测量出来，并用特定的方法按一定比例缩绘而成的。它是地面上地形和地物位置实际情况的反映。二、地形图的图外注记 1、图名：图名通常是用图内最重要的地名来表示。从图名上大致可判断地形图所在的范围。 2、图号：根据地形图分幅和编号方法编定。 ①1：100 万，纬差 4°，经差 6°； ②1：10 万，纬差 20′，经差 30′； 一幅1：100 万地形图可分成12×12=144 幅1：10 万地形图。 ③1：1 万，纬差 2′30″ ，经差 3′45″ ；一幅1：10 万地形图可分8×8=64 幅1：1 万地形图。如：G-49-126-（45） 3、接图表：标示本图幅与相邻图幅的关系。 4、图廓：地形图边界，内有经纬度和纵横坐标（公里网）。 5、比例尺： 1 数字比例尺：如：1：10000， 10000 图示比例尺：标上一个基本单位长度所表示的实地距离。 6、地形图的方向：一般地形图方向为上北下南，右东左西。 三.地物符号 地形图中各种地物是以不同符号表示出来的，有以下三种：（1）比例符号是将实物按照图的比例尺直接缩绘在图上的相似图形，所以也称为轮廓符号。 （2）非比例符号当地物实际面积非常小，以致不能用测图比例尺把它缩绘在图纸上，常用一些特定符号标注出来它的位置。 （3）线性符号（半比例符号）长度按比例，而宽窄不能按比例的符号，某种地物成带状或狭长形，如铁路、公路等其长度可按测图比例尺缩绘，宽窄却不按比例尺。 （4 ）地物注记用文字、数字或特有符号对地物加以说明。如地物名称、江河流向、森林类别等。 四、地貌表示： 地球表面高低起伏的自然形态称地貌。用等高线表示。 1、等高线的定义：高程相等的相邻点连接而成的闭合曲线。 2、等高距：相邻两等高线的高程之差。同一幅图上，等高距相同。 常用的有： 0.5m 、 1m 、 2m 、 5m 3、等高线平距：图上相邻两等高线之间的距离。 平距越大的地方坡度越缓，反之，等高线越密的地方坡度越陡。 4、等高线的种类 首曲线：按等高距绘制的等高线； 计曲线：高程能被 5 整除等高线，加粗描绘； 间曲线：1/2 等高距描绘，长虚线表示； 助曲线：1/4 等高距描绘，短虚线表示。 5、典型地貌等高线 山丘和洼地(盆地) ：闭合曲线，内圈等高线的高程注记大于外圈者为山丘，小于外圈者为洼地。或用示坡线来表示，示坡线从内圈指向外圈，为山丘；从外圈指向内圈，为洼...
