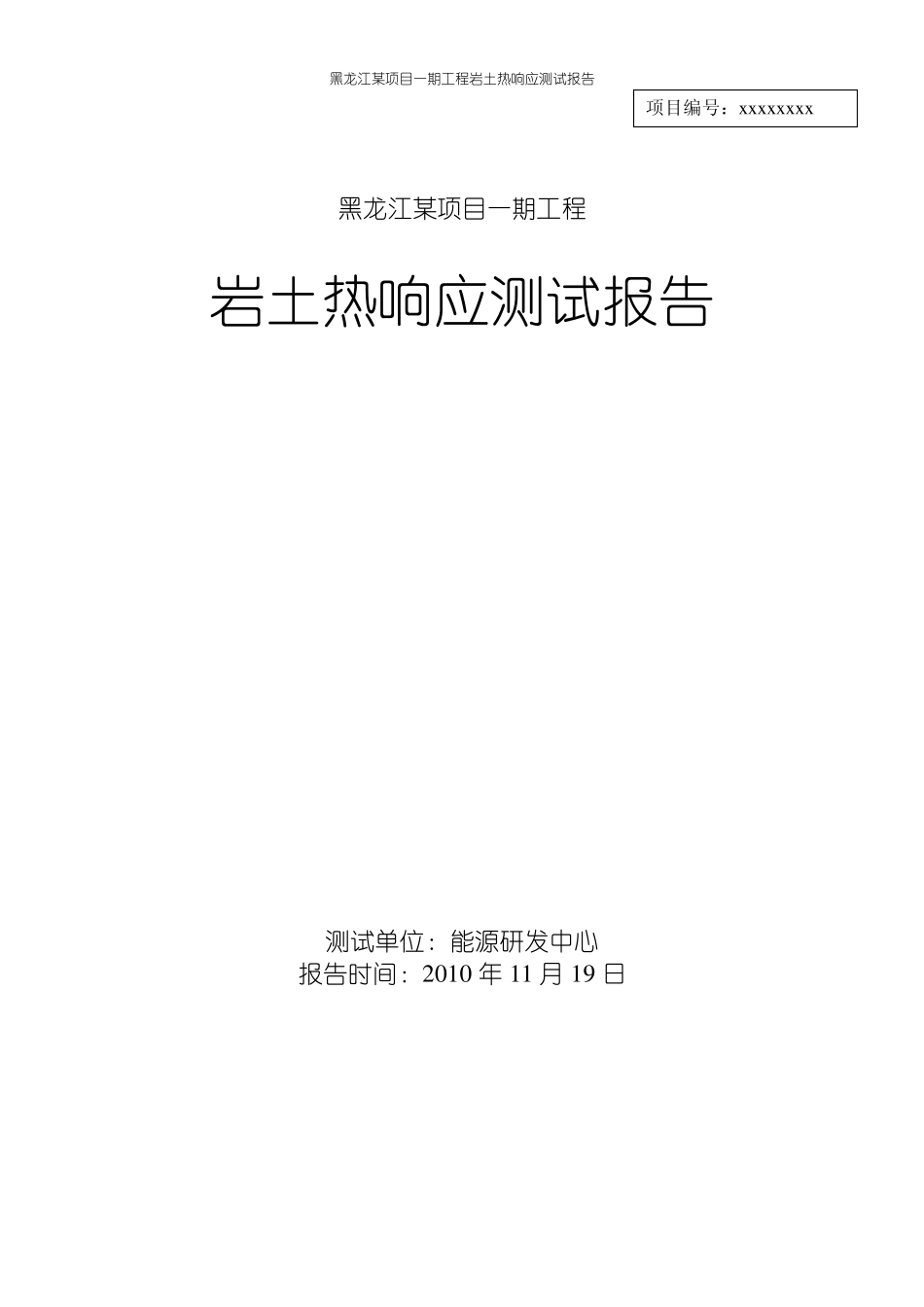

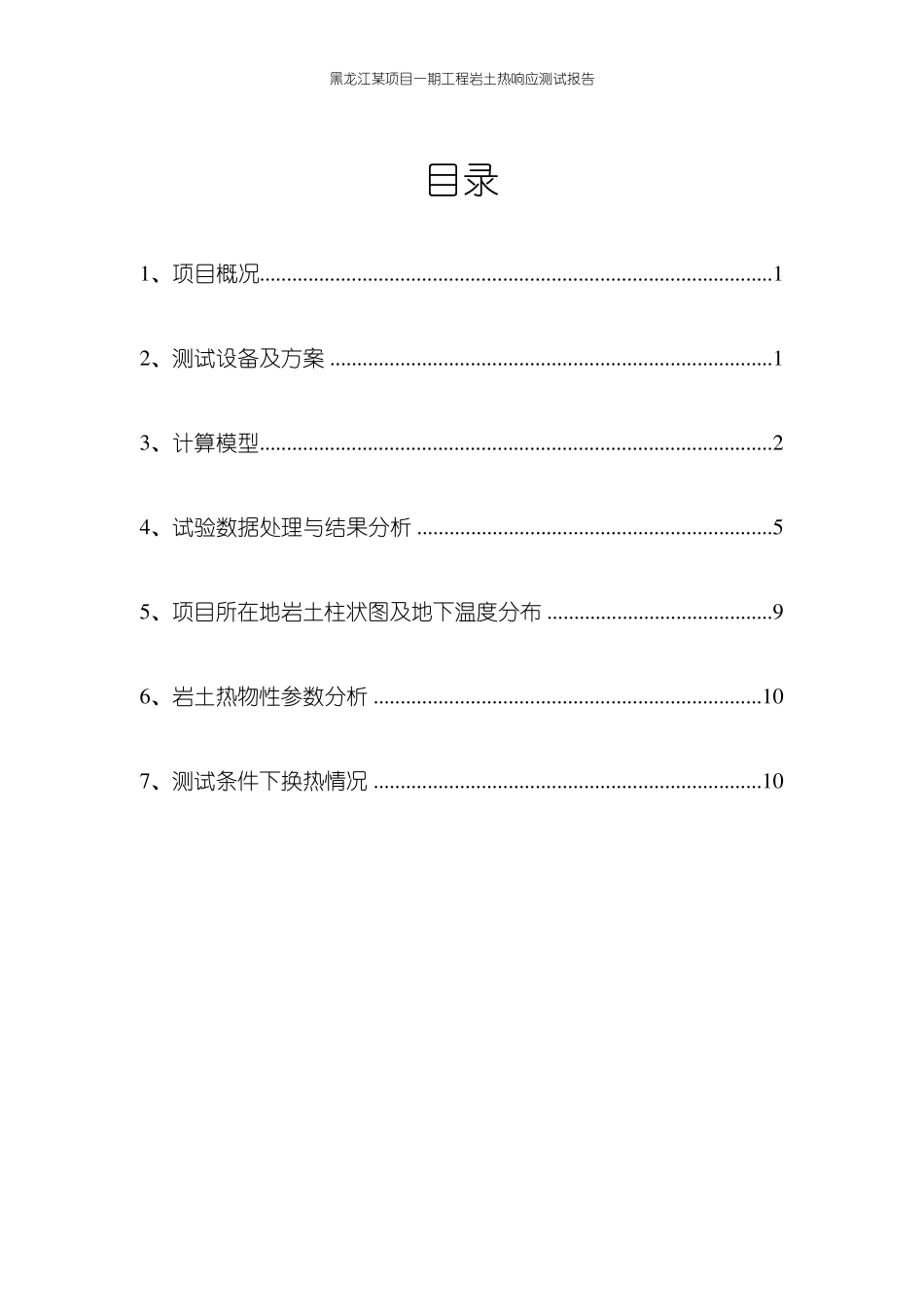

黑龙江某项目一期工程岩土热响应测试报告 黑龙江某项目一期工程 岩土热响应测试报告 测试单位：能源研发中心 报告时间：2 0 1 0 年 1 1 月 1 9 日项目编号：x x x x x x x x 黑龙江某项目一期工程岩土热响应测试报告 目录 1 、项目概况 ............................................................................................... 1 2 、测试设备及方案 .................................................................................. 1 3 、计算模型 ............................................................................................... 2 4 、试验数据处理与结果分析 .................................................................. 5 5 、项目所在地岩土柱状图及地下温度分布 .......................................... 9 6 、岩土热物性参数分析 ........................................................................1 0 7 、测试条件下换热情况 ........................................................................1 0 黑龙江某项目一期工程岩土热响应测试报告 2 1 、 项目概况 建设单位：哈尔滨市某公司 建设地点：根据本工程特点和场地范围，地源热泵地埋管换热器地热响应埋管测试采用竖直埋管形式,仅对一个钻孔进行热响应试验,实际测试孔参数如下： 孔径 170m m ，钻孔深度为自然地面以下 124 m ，底部 4m 为淤泥沉降，实际可供埋管深度 120m ,双 U 管,管径 DN32，材质 PE100。 测试目的：通过本次测试，获得埋管与岩土体的岩土热物性参数如：埋管区域内土壤初始地温、岩土体综合导热系数等，为地源热泵系统的设计提供依据。 测试时间：本次试验从 2010 年 10 月 21 日中午 13:30 开始，2010 年 10 月25 日中午 12:30 结束。 2 、测试设备及方案 1）测试装置简图 图 1 测试装置简图 由图 1 可知，地源热泵模拟工况条件的设备由可调功率加热器、循环水泵、流量调节阀、涡轮流量计、玻璃管温度计、智能温度采集模块组成。本装置系统功率大（最大可调至 13kW）且运行稳定：地埋管内流量、供水温度依据设计要求可黑龙江某项目一期工程岩土热响应测试报告 3 手工调节设定。试验采用智能温度采集模块（内含微型计算机）进行数据采集，每隔一分钟采集一次数据，自动存储数据，所测得...
