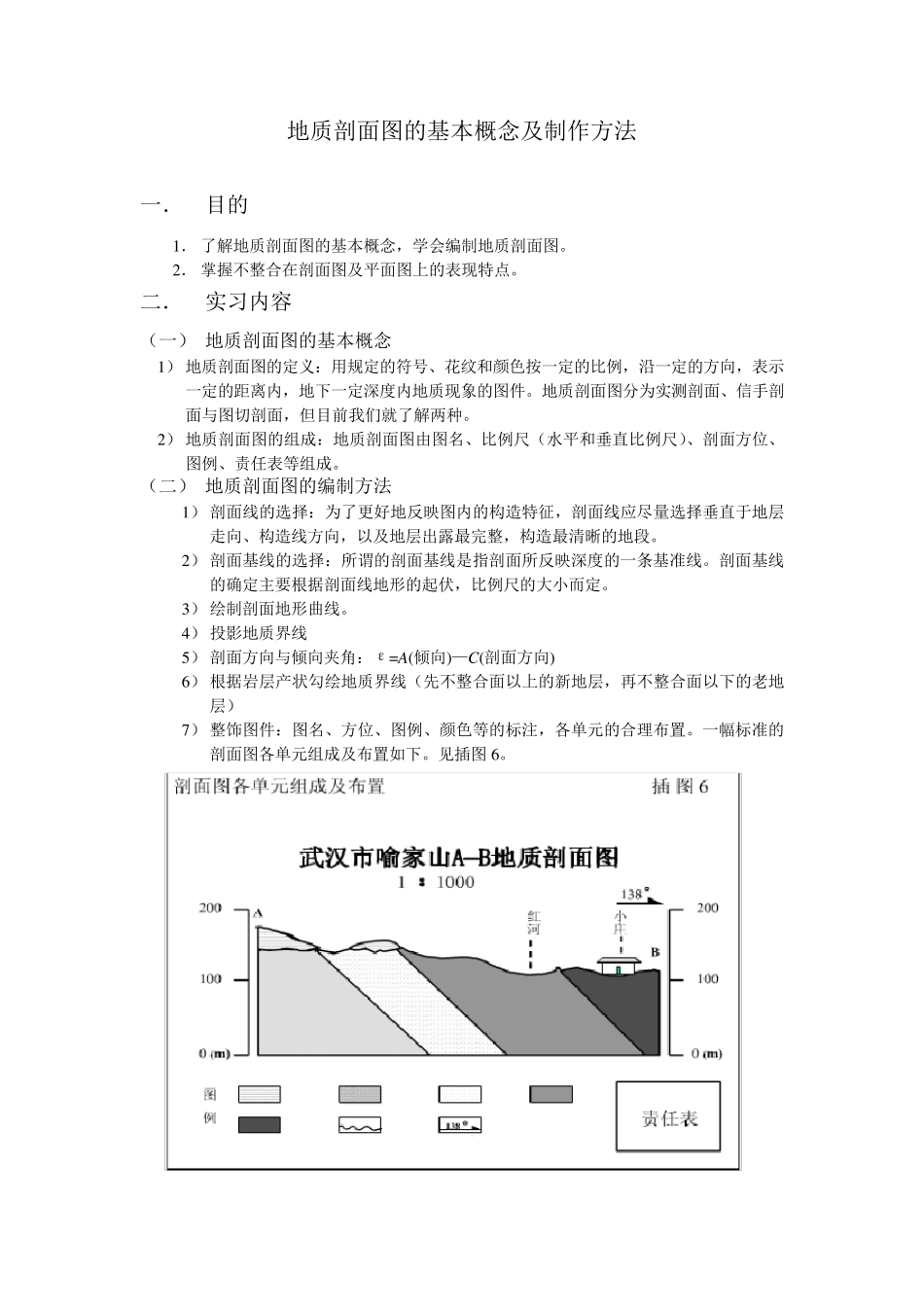

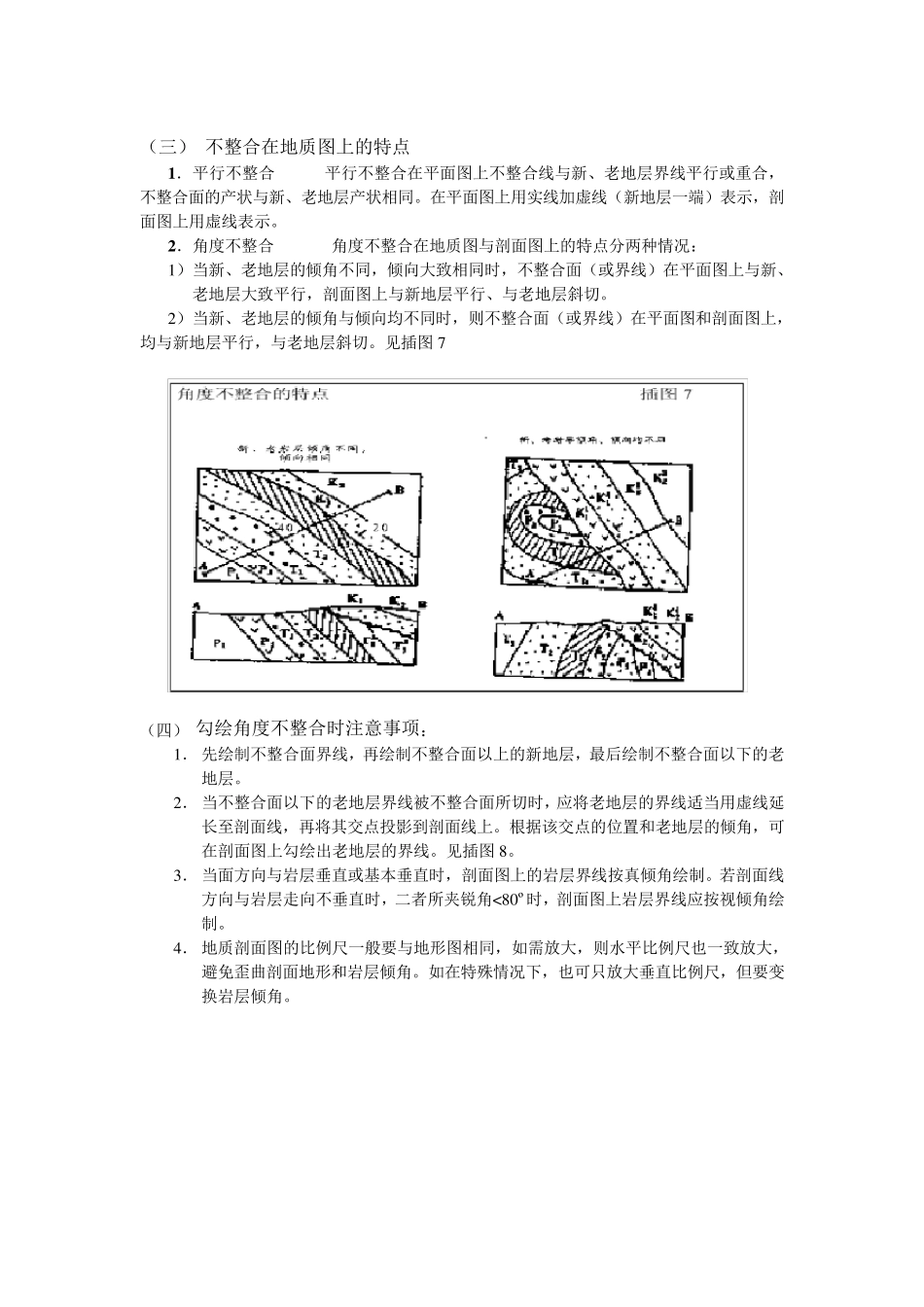

地 质 剖 面 图 的 基 本 概 念 及 制 作 方 法 一 ． 目 的 1． 了 解 地 质 剖 面 图 的 基 本 概 念 ， 学 会 编 制 地 质 剖 面 图 。 2． 掌 握 不 整 合 在 剖 面 图 及 平 面 图 上 的 表 现 特 点 。 二 ． 实 习 内 容 （ 一 ） 地 质 剖 面 图 的 基 本 概 念 1） 地 质 剖 面 图 的 定 义 ： 用 规 定 的 符 号 、 花 纹 和 颜 色 按 一 定 的 比 例 ， 沿 一 定 的 方 向 ， 表 示一 定 的 距 离 内 ， 地 下 一 定 深 度 内 地 质 现 象 的 图 件 。 地 质 剖 面 图 分 为 实 测 剖 面 、 信 手 剖面 与 图 切 剖 面 ， 但 目 前 我 们 就 了 解 两 种 。 2） 地 质 剖 面 图 的 组 成 ： 地 质 剖 面 图 由 图 名 、 比 例 尺 （ 水 平 和 垂 直 比 例 尺 ）、 剖 面 方 位 、图 例 、 责 任 表 等 组 成 。 （ 二 ） 地 质 剖 面 图 的 编 制 方 法 1） 剖 面 线 的 选 择 ： 为 了 更 好 地 反 映 图 内 的 构 造 特 征 ， 剖 面 线 应 尽 量 选 择 垂 直 于 地 层走 向 、 构 造 线 方 向 ， 以 及 地 层 出 露 最 完 整 ， 构 造 最 清 晰 的 地 段 。 2） 剖 面 基 线 的 选 择 ： 所 谓 的 剖 面 基 线 是 指 剖 面 所 反 映 深 度 的 一 条 基 准 线 。 剖 面 基 线的 确 定 主 要根据剖 面 线 地 形的 起伏， 比 例 尺 的 大小而定 。 3） 绘制 剖 面 地 形曲线 。 4） 投影地 质 界线 5） 剖 面 方 向 与 倾向 夹角： ε=A(倾向 )—C(剖 面 方 向 ) 6） 根据岩层 产状勾绘地 质 界线 （ 先不 整 合 面 以 上 的 新地 层 ， 再不 整 合 面 以 下 的 老地层 ） 7） 整 饰图 件 ： 图 名 、 方 位 、 图 例 、 颜 色 等 的 标注， 各单元 的 合 理 布 置 。 一 幅 标准 的剖 面 图 各单元 组 成 及 布 置 如 下 。 见 插 图 6。 （三） 不整合在地质图上的特点 1 ．平行不整合 平行不整合在平面图上不整合线与新、老地层界线平行或重合，不整合面...
