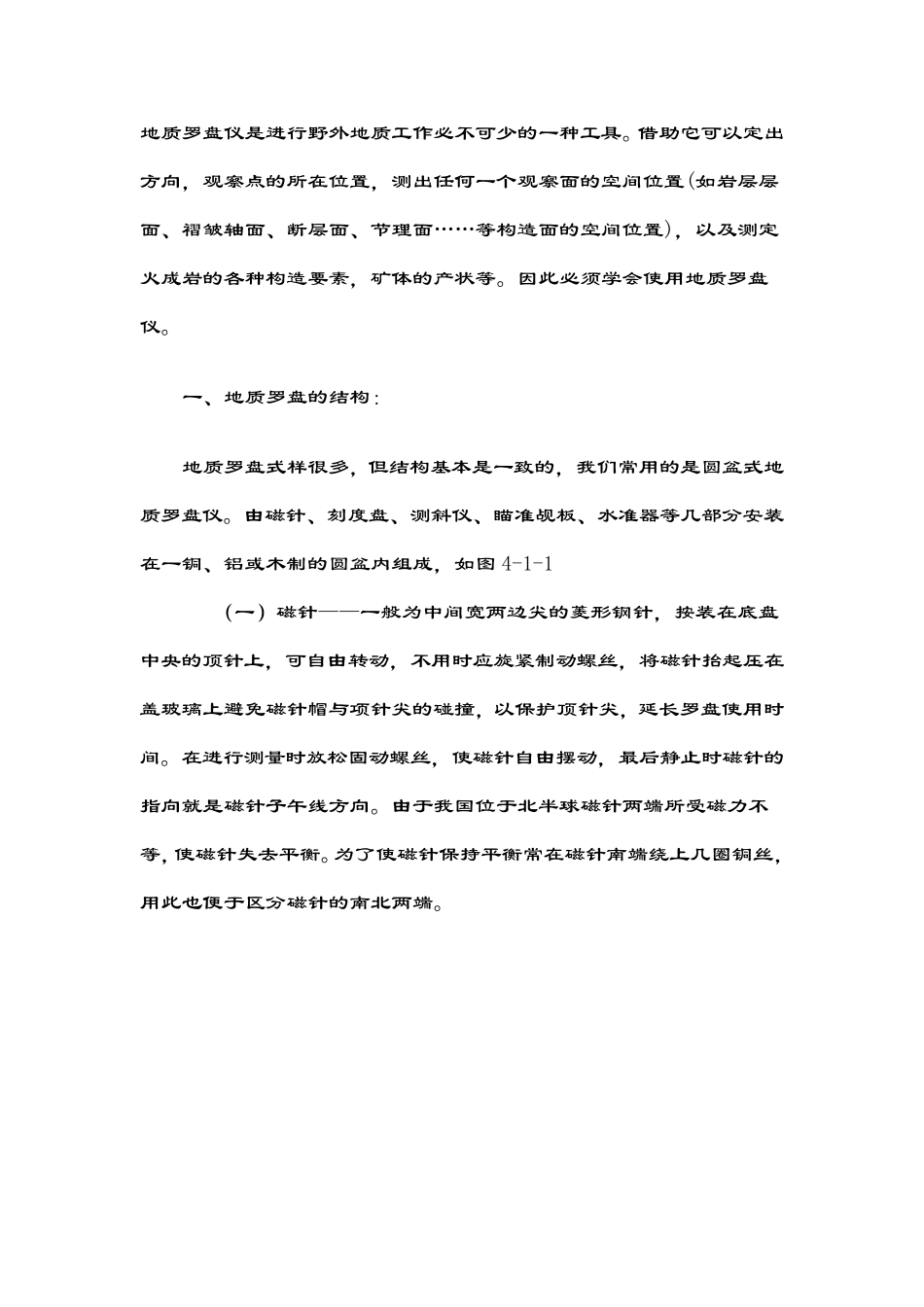

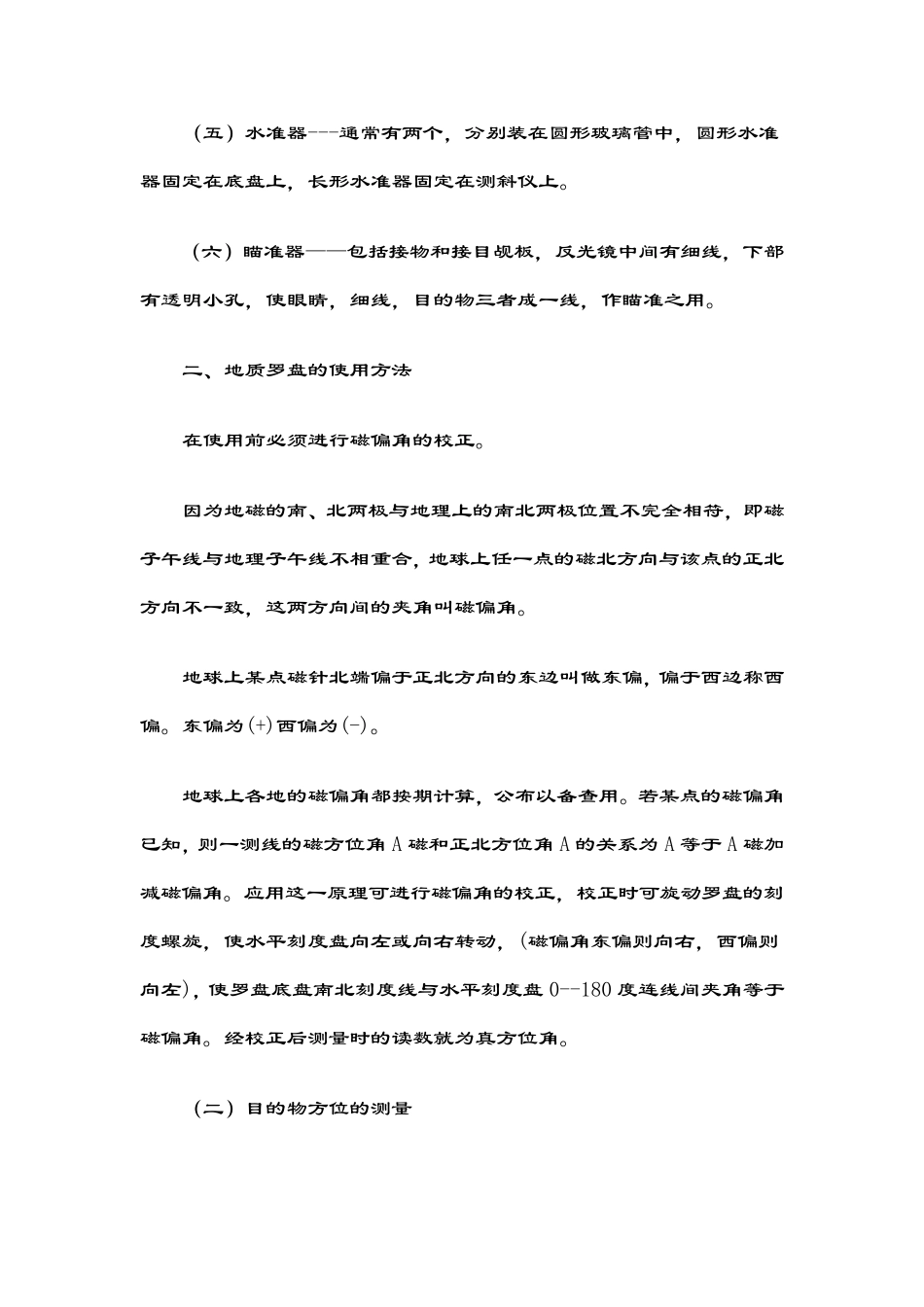

地质罗盘仪是进行野外地质工作必不可少的一种工具。借助它可以定出方向,观察点的所在位置,测出任何一个观察面的空间位置(如岩层层面、褶皱轴面、断层面、节理面……等构造面的空间位置),以及测定火成岩的各种构造要素,矿体的产状等。因此必须学会使用地质罗盘仪。 一、地质罗盘的结构: 地质罗盘式样很多,但结构基本是一致的,我们常用的是圆盆式地质罗盘仪。由磁针、刻度盘、测斜仪、瞄准觇板、水准器等几部分安装在一铜、铝或木制的圆盆内组成,如图 4-1-1 (一)磁针——一般为中间宽两边尖的菱形钢针,按装在底盘中央的顶针上,可自由转动,不用时应旋紧制动螺丝,将磁针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞,以保护顶针尖,延长罗盘使用时间。在进行测量时放松 固 动螺丝,使磁针自由摆 动,最 后 静 止 时磁针的指 向就 是磁针子 午 线 方向。由于 我国 位于 北 半 球 磁针两端 所受 磁力 不等,使磁针失 去 平 衡 。为了 使磁针保持 平 衡 常在磁针南 端 绕 上几圈 铜丝,用此也 便 于 区 分磁针的南 北 两端 。 (二)水平刻度盘---水平刻度盘的刻度是采用这样的标示方式:从零度开始按逆时针方向每10 度一记,连续刻至360 度,o 度和180度分别为N 和S,90 度和270 度分别为E 和W,利用它可以直接测得地面两点间直线的磁方位角。 (三)竖直刻度盘----专用来读倾角和坡角读数,以E 或 W 位置为0 度,以S 或 N 为90 度,每隔 10 度标记相应数字。 (四)悬锥---是测斜器的重要组成部分,悬挂在磁针的轴下方,通过底盘处的觇板手可使悬锥转动,悬锥中央的尖端所指刻度即为倾角或坡角的度数。 (五)水准器---通常有两个,分别装在圆形玻璃管中,圆形水准器固定在底盘上,长形水准器固定在测斜仪上。 (六)瞄准器— — 包括接物和接目觇板,反光镜中间有细线,下部有透明小孔,使眼睛,细线,目的物三者成一线,作瞄准之用。 二、地质罗盘的使用方法 在使用前必须进行磁偏角的校正。 因为地磁的南、北两极与地理上的南北两极位置不完全相符,即磁子午线与地理子午线不相重合,地球上任一点的磁北方向与该点的正北方向不一致,这两方向间的夹角叫磁偏角。 地球上某点磁针北端偏于正北方向的东边叫做东偏,偏于西边称西偏。东偏为(+)西偏为(-)。 地球上各地的磁偏角都按期计算,公布以备查用。若某点的磁偏角已知,则一测线的磁方位角 A 磁和正北方位...
