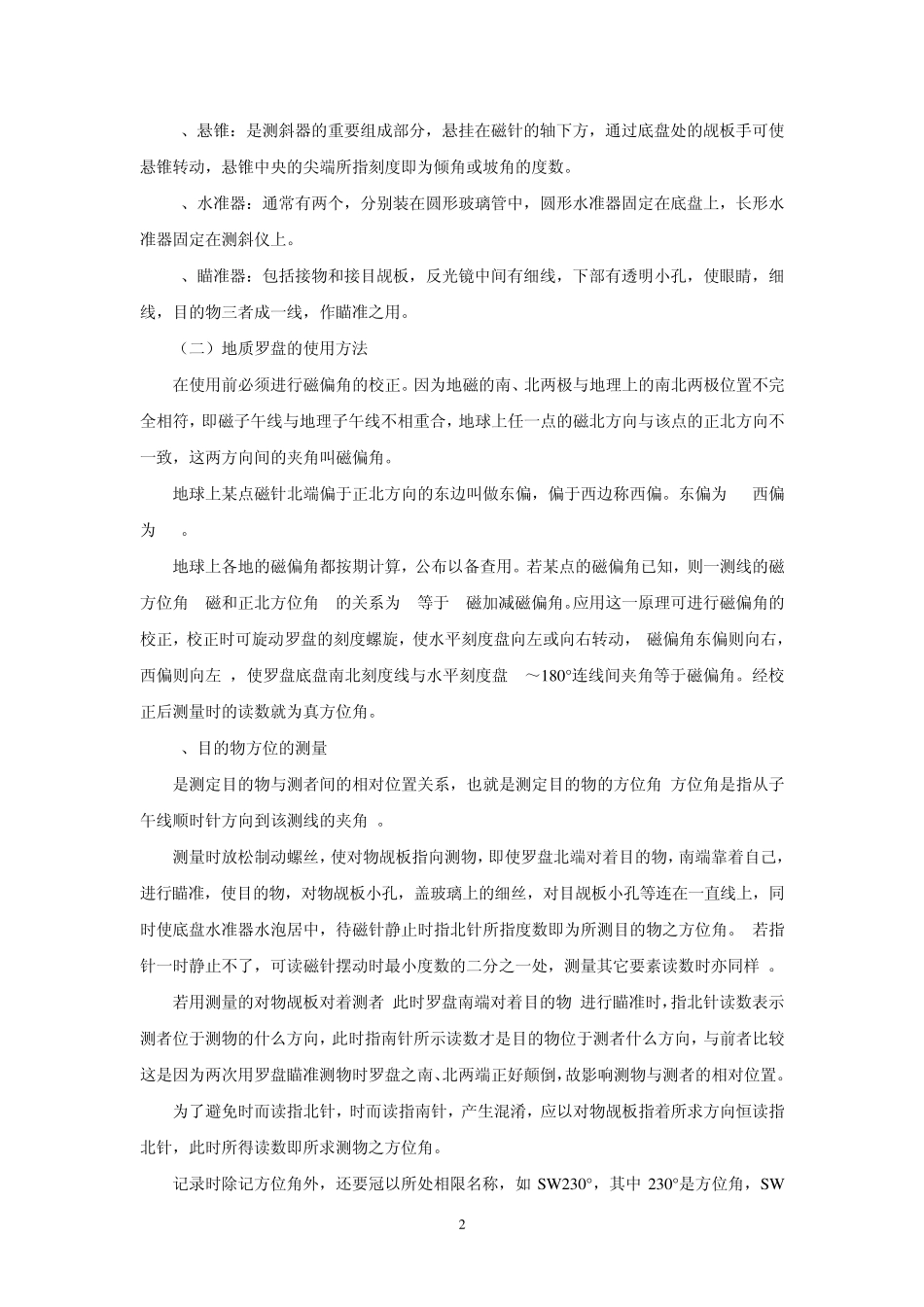

1 地质罗盘的使用及剖面测制方法 一、地质罗盘的使用 地质罗盘仪是进行野外地质工作必不可少的一种工具。借助它可以定出方向,观察点的所在位置,测出任何一个观察面的空间位置(如岩层层面、褶皱轴面、断层面、节理面等构造面的空间位置),以及测定火成岩的各种构造要素,矿体的产状等。 (一)地质罗盘的结构 地质罗盘式样很多,但结构基本是一致的,我们常用的是圆盆式地质罗盘仪。由磁针、刻度盘、测斜仪、瞄准觇板、水准器等几部分安装在一铜、铝或木制的圆盆内组成,如下图: 1、磁针:一般为中间宽两边尖的菱形钢针,按装在底盘中央的顶针上,可自由转动,不用时应旋紧制动螺丝,将磁针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞,以保护顶针尖,延长罗盘使用时间。在进行测量时放松固动螺丝,使磁针自由摆动,最后静止时磁针的指向就是磁针子午线方向。由于我国位于北半球磁针两端所受磁力不等,使磁针失去平衡。为了使磁针保持平衡常在磁针南端绕上几圈铜丝,用此也便于区分磁针的南北两端。 2、水平刻度盘:水平刻度盘的刻度是采用这样的标示方式:从零度开始按逆时针方向每 10°一记,连续刻至 360°,0°和 180°分别为 N和 S,90°和 270°分别为 E和 W,利用它可以直接测得地面两点间直线的磁方位角。 3、竖直刻度盘:专用来读倾角和坡角读数,以 E或 W位置为 0°,以 S或 N为 90°,每隔 10°标记相应数字。 2 4、悬锥:是测斜器的重要组成部分,悬挂在磁针的轴下方,通过底盘处的觇板手可使悬锥转动,悬锥中央的尖端所指刻度即为倾角或坡角的度数。 5、水准器:通常有两个,分别装在圆形玻璃管中,圆形水准器固定在底盘上,长形水准器固定在测斜仪上。 6、瞄准器:包括接物和接目觇板,反光镜中间有细线,下部有透明小孔,使眼睛,细线,目的物三者成一线,作瞄准之用。 (二)地质罗盘的使用方法 在使用前必须进行磁偏角的校正。因为地磁的南、北两极与地理上的南北两极位置不完全相符,即磁子午线与地理子午线不相重合,地球上任一点的磁北方向与该点的正北方向不一致,这两方向间的夹角叫磁偏角。 地球上某点磁针北端偏于正北方向的东边叫做东偏,偏于西边称西偏。东偏为(+)西偏为(-)。 地球上各地的磁偏角都按期计算,公布以备查用。若某点的磁偏角已知,则一测线的磁方位角 A磁和正北方位角 A的关系为 A等于 A磁加减磁偏角。应用这一原理可进行磁偏角的校正,校正时可旋动罗盘的刻度螺旋,...
