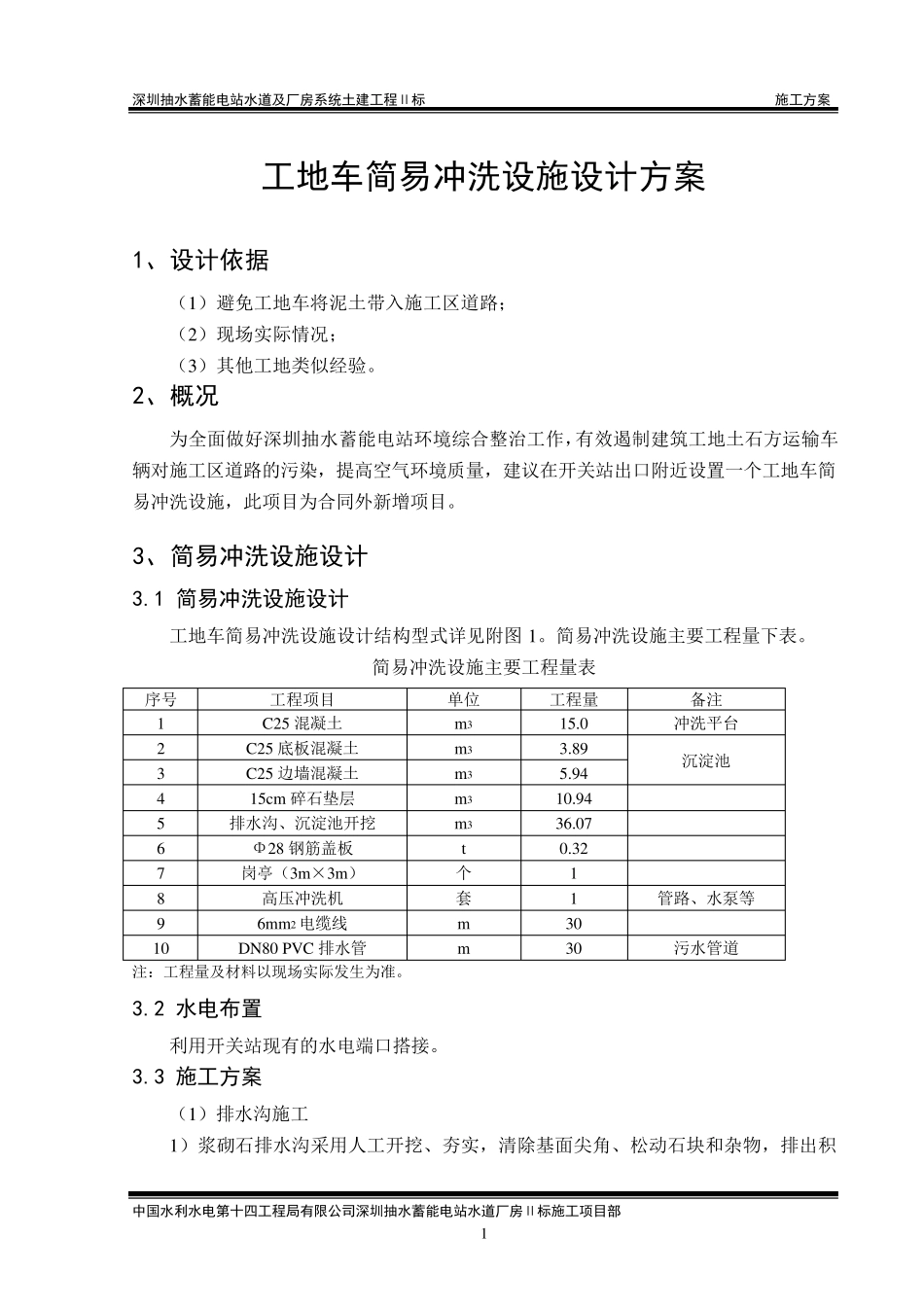

深圳抽水蓄能电站水道及厂房系统土建工程Ⅱ标 施工方案 中国水利水电第十四工程局有限公司深圳抽水蓄能电站水道厂房Ⅱ标施工项目部 1 工地车简易冲洗设施设计方案 1、设计依据 （1）避免工地车将泥土带入施工区道路； （2）现场实际情况； （3）其他工地类似经验。 2、概况 为全面做好深圳抽水蓄能电站环境综合整治工作，有效遏制建筑工地土石方运输车辆对施工区道路的污染，提高空气环境质量，建议在开关站出口附近设置一个工地车简易冲洗设施，此项目为合同外新增项目。 3、简易冲洗设施设计 3.1 简易冲洗设施设计 工地车简易冲洗设施设计结构型式详见附图 1。简易冲洗设施主要工程量下表。 简易冲洗设施主要工程量表 序号 工程项目 单位 工程量 备注 1 C25 混凝土 m3 15.0 冲洗平台 2 C25 底板混凝土 m3 3.89 沉淀池 3 C25 边墙混凝土 m3 5.94 4 15cm 碎石垫层 m3 10.94 5 排水沟、沉淀池开挖 m3 36.07 6 Φ28 钢筋盖板 t 0.32 7 岗亭（3m×3m） 个 1 8 高压冲洗机 套 1 管路、水泵等 9 6mm2 电缆线 m 30 10 DN80 PVC 排水管 m 30 污水管道 注：工程量及材料以现场实际发生为准。 3.2 水电布置 利用开关站现有的水电端口搭接。 3.3 施工方案 （1）排水沟施工 1）浆砌石排水沟采用人工开挖、夯实，清除基面尖角、松动石块和杂物，排出积深圳抽水蓄能电站水道及厂房系统土建工程Ⅱ标 施工方案 中国水利水电第十四工程局有限公司深圳抽水蓄能电站水道厂房Ⅱ标施工项目部 2 水。 2）浆砌石砌筑砂浆采用 0.35m3 移动式砂浆搅拌机拌制。 3）浆砌石采用座浆法砌筑，分皮卧砌，上下错缝，内外搭接，避免竖向通缝，必要时，每隔一定距离，立置丁石。 4）灰缝宽度为 20~ 30mm，砂浆饱满，石块间较大的空隙先填砂浆，再用片石嵌实。竖缝填塞砂浆后用扁钢插捣至表面返浆为止。 5）排水沟转角处和交接处同时砌筑。 6）排水沟的侧面和沟顶采用较整齐的块石砌筑平整。 7）砌体外露面在砌筑 12~ 18h 开始养护，保持表面湿润，养护时间一般为14d。 8）砌筑 24h 后清缝。缝宽不小于砌缝宽度，缝深不小于缝宽的2 倍；勾缝前将槽缝冲洗干净，不残留灰渣和积水，并保持缝面湿润。勾缝砂浆采用细砂，灰砂比控制在1：1~1：2 之间。 （2）混凝土施工 本工程混凝土工程主要为洗车平台和混凝土沉淀池。沉淀池采用人工开挖。 1）施工准备 施工前进行基础平整...
