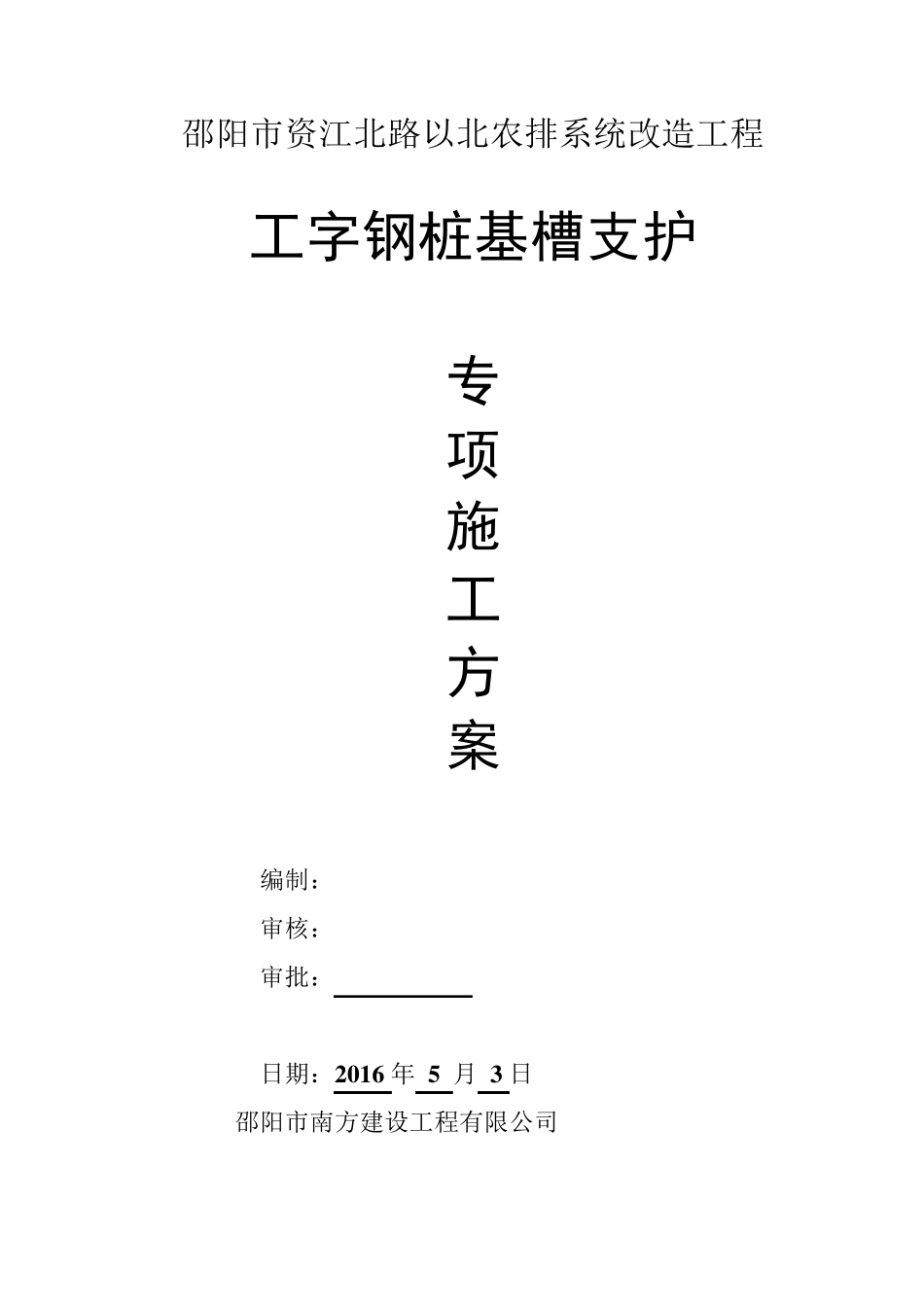

邵阳市资江北路以北农排系统改造工程 工字钢桩基槽支护 专 项 施 工 方 案 编制： 审核： 审批： 日期：2 0 1 6 年 5 月 3 日 邵阳市南方建设工程有限公司 工字钢桩基坑支护专项施工方案 一、 工程概况 邵阳市资江北路以北农排系统改造工程共分为三段，分别为魏源路以北段农排管涵在工商银行与农发行之间巷子里进行截流，排入魏源路已建排水箱涵，魏源路以南、蔡锷路以西段农排管涵截流原排入农排涵支管污水，最后接入资江北路排水箱涵内，魏源路以南、蔡锷路以东农排管涵，以支农排涵起点（和润宾馆《Y13#》）的接入支管为控制点，提升支农排涵的高程，与老主农排涵有相交后，重新设计排水管道，最后接入资江北路排水箱涵；道路两侧新增雨水支管、砌筑雨水口、其中魏源路以南、蔡锷路以东桩号K0+201 至 K0+401 段敷设电力管线，恢复或改造因农排系统施工破除的部分道路。 本工程改造管线主线路全长约 1032m ，沟槽开挖约 3m 至 6m 深。 二、 工程地质情况 根据现场挖探调查（调查点 K0+015 区域，K2+401 区域）,上层 4 米，左右为杂填土，杂填土下为 2 米深淤泥质粉质粘土，淤泥质土下为粉质粘土。地表水不很发育,地下水深距地面以下约 2m 。道路较窄（7 米）且二边民房较多，基坑无法按正常坡比放坡，主下水管道开挖，增设工字钢桩边坡支护，工字钢之间采用竹架板临时挡土。 三、 施工机械及设备 机 械 参 数 机械名称 型号 数量 功率 使用部位 液压振动锤 MIL-2000 1台 安装于挖掘机上打工字钢桩 履带式单斗挖掘机 W-1001 1台 1M3 吊液压振动锤 汽车式起重机 1台 30T 用于拔工字钢桩 震动拔桩机 1台 45KW 拔工字钢桩 履带式单斗挖掘机 W-1001 1台 1M3 挖槽、配合桩机作业及修路 四、 施工工艺及方法 本工程农排涵基槽开挖采用工字钢 I32c(间距 500）支护。工字钢采用履带式液压挖土机 KATO-1250 的液压振锤的锤机施打，施打前先熟悉地下管线、构筑物的情况，准确放出支护桩中心线，控制打入精度。 1、工字钢支护施工的一般要求 （1）工字钢支护施工的设置位置要符合设计要求，便于管道施工，尤其是在检查井边缘外留有支模、拆模的余地。 （2）基槽护壁工字钢的平面布置形状应尽量平直整齐，避免不规则的转角，以便标准工字钢的利用和支撑设置。 （3）在整个管道施工期间，挖土、吊运、扎接口、回填等施工作业中，严禁碰撞支撑，禁止任意拆除支撑，...
